Funkwetter – Teil 5/7

29.04.2026 Amateurfunk Podcast

Nachdem wir im letzten Modul gelernt haben, wie die Ionosonde arbeitet und wie man ein Ionogramm liest, verlassen wir jetzt die Messtechnik und wechseln in die praktische Navigation. Modul 5 zeigt, wie man das Wissen über Frequenzfenster, geografische Effekte und atmosphärische Sonderphänomene taktisch einsetzt – damit aus der Theorie echte Logbucheinträge werden.

Modul 5: Fortgeschrittene Ausbreitungsmodelle und HF-Zonen

Dieses Modul bildet die Brücke zwischen der Theorie der Ionosonde und deiner praktischen Arbeit am Transceiver. Es geht darum, das unsichtbare Gelände der Funkwellenausbreitung zu navigieren – und falls du dachtest, nach Modul 4 sei das Schlimmste überstanden, habe ich gute und schlechte Nachrichten für dich.

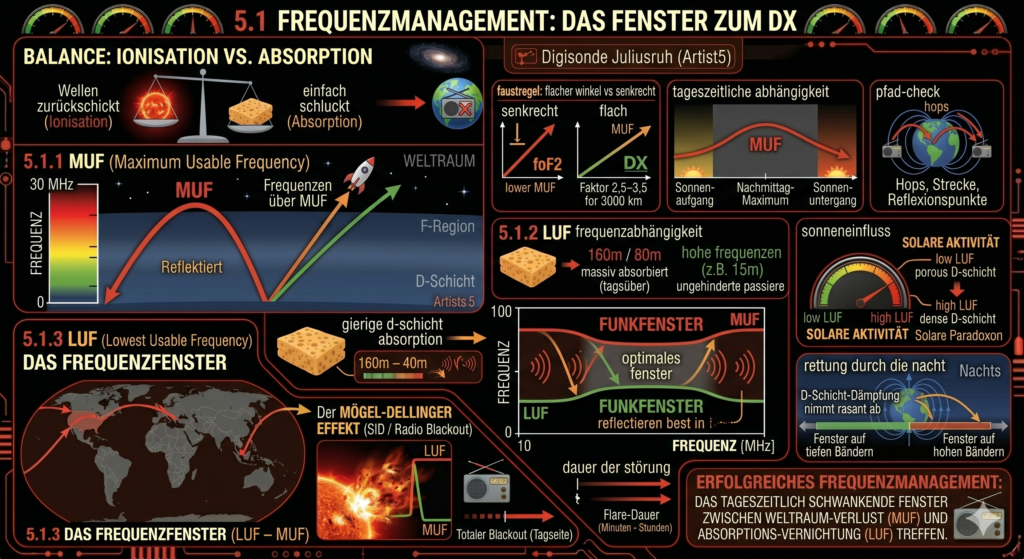

5.1 Frequenzmanagement: Das Fenster zum DX

Beim Frequenzmanagement dreht sich alles um die Balance zwischen der Ionisation, die deine Wellen zurückschickt, und der Absorption, die sie einfach schluckt. Klingt simpel. Ist es nicht. Wir schauen uns nun an, wie du dieses dynamische Fenster zwischen der MUF und der LUF meisterst – oder zumindest so tust, als hättest du es im Griff.

5.1.1 MUF (Maximum Usable Frequency) – Die Obergrenze des Machbaren

Die Maximum Usable Frequency stellt die absolut höchste Frequenz dar, die auf einem bestimmten Funkpfad zwischen zwei Orten noch von der Ionosphäre reflektiert wird. Alles, was frequenzmäßig über dieser Grenze liegt, durchbricht die Ionosphäre und verschwindet auf Nimmerwiedersehen im Weltraum. Weg. Tschüss. Der Kosmos dankt.

  • Der Unterschied zur Messung: Während die Ionosonde die kritische Frequenz foF2 durch senkrechte Abstrahlung misst, nutzen wir für den Weitverkehr flache Abstrahlwinkel. Da die Funkwelle dadurch in einem flacheren Winkel auf die Ionosphäre trifft, wird sie leichter gebrochen als bei einem senkrechten Einschlag.
  • Die Faustformel für DX: In der Praxis führt dieser flachere Winkel dazu, dass die MUF deutlich höher liegt als die foF2 – um den aus Kapitel 1.3.3 bekannten Faktor 2,5–3,5 für 3000 km.
  • Tageszeitliche Abhängigkeit: Die MUF folgt sehr präzise dem Sonnenstand. Sie steigt nach dem Sonnenaufgang an, erreicht ihr Maximum meist am Nachmittag und sinkt nach Sonnenuntergang wieder ab, wenn die Energiezufuhr der Sonne fehlt. Pünktlich wie ein Schweizer Uhrwerk – nur dass man bei einer Uhr weiß, wie sie tickt.
  • Der Pfad-Check: Die MUF ist kein global einheitlicher Wert, sondern hängt extrem vom gewählten Pfad und den Reflexionspunkten unterwegs ab. Man muss sich also die Bedingungen auf der gesamten Strecke anschauen, da die Welle oft in mehreren Sprüngen, den sogenannten Hops, um die Erde wandert.

5.1.2 LUF (Lowest Usable Frequency) – Der dämpfende Keller

Die LUF ist die untere Grenze deines Funkfensters und wird primär durch die Absorption in der dämpfenden D-Schicht bestimmt. Man könnte sie als den Punkt bezeichnen, an dem der atmosphärische Schwamm gewinnt und dein Signal einfach im Rauschen verhungert. Spoiler: Der Schwamm gewinnt öfter, als einem lieb ist.

  • Der gierige Schwamm: Die D-Schicht absorbiert niedrige Frequenzen (der physikalische Mechanismus steht in Kapitel 1.3.1). Für das Frequenzfenster bedeutet das: Je aktiver die Sonne, desto höher liegt die LUF – weil die D-Schicht dichter ionisiert wird und noch aggressiver zubeißt.
  • Frequenzabhängigkeit: Dieser dämpfende Effekt ist bei niedrigen Frequenzen wie dem 80-Meter- oder 160-Meter-Band am stärksten ausgeprägt. Während hohe Frequenzen die D-Schicht fast ungehindert passieren, werden niedrige Frequenzen tagsüber oft so massiv absorbiert, dass keine Raumwelle mehr zustande kommt.
  • Sonneneinfluss: Je stärker die Sonnenaktivität ist, desto dichter wird die D-Schicht ionisiert, was die LUF nach oben wandert lässt. Das ist das große solare Paradoxon: Eine aktive Sonne verbessert zwar die MUF für DX, kann aber gleichzeitig die unteren Bänder tagsüber komplett unbrauchbar machen. Die Sonne gibt und die Sonne nimmt – und sie fragt nicht, was dir gerade lieber wäre.

5.1.3 Das Frequenzfenster und der Shortwave Fadeout

Dein effektiver Funkbetrieb findet immer in der Lücke zwischen LUF und MUF statt. Dieses Fenster verändert sich ständig und kann unter bestimmten Bedingungen sogar ganz verschwinden. Klingt dramatisch? Ist es auch.

  • Das optimale Fenster: Um die besten Ergebnisse zu erzielen, solltest du so nah wie möglich an der MUF arbeiten, da dort die Dämpfung am geringsten und die Signalstärke am höchsten ist.
  • Der Mögel-Dellinger-Effekt (SID): Wenn die Sonne einen massiven Röntgenflare der Klasse M oder X ausstößt, wird die D-Schicht innerhalb von nur acht Minuten extrem stark ionisiert. Die LUF schießt dann so rasant nach oben, dass sie die MUF überspringt, was zu einem totalen Blackout auf der Tagseite der Erde führt. Kein sanftes Verblassen, kein höfliches Abmelden – einfach weg.
  • Dauer der Störung: Solch ein Radio Blackout kann je nach Intensität des Flares einige Minuten bis zu mehreren Stunden andauern. Man erkennt ihn daran, dass alle Stationen schlagartig verschwinden und nur noch das leise Eigenrauschen des Empfängers zu hören ist. Falls du in diesem Moment dachtest, dein Gerät sei kaputt – herzlich willkommen im Club.
  • Rettung durch die Nacht: Da die D-Schicht-Dämpfung bei Sonnenuntergang rasant abnimmt, sinkt die LUF nachts deutlich ab. Dies öffnet die unteren Bänder für weltweite Verbindungen, während das Fenster auf den hohen Bändern mangels Ionisation oft wieder zufällt.
Zusammenfassend lässt sich sagen, dass erfolgreiches Frequenzmanagement bedeutet, das tageszeitlich schwankende Fenster zwischen dem Verschwinden der Signale im Weltraum (MUF) und ihrer Vernichtung im atmosphärischen Schwamm (LUF) zielsicher zu treffen. Leichter gesagt als getan. Aber machbar – meist.

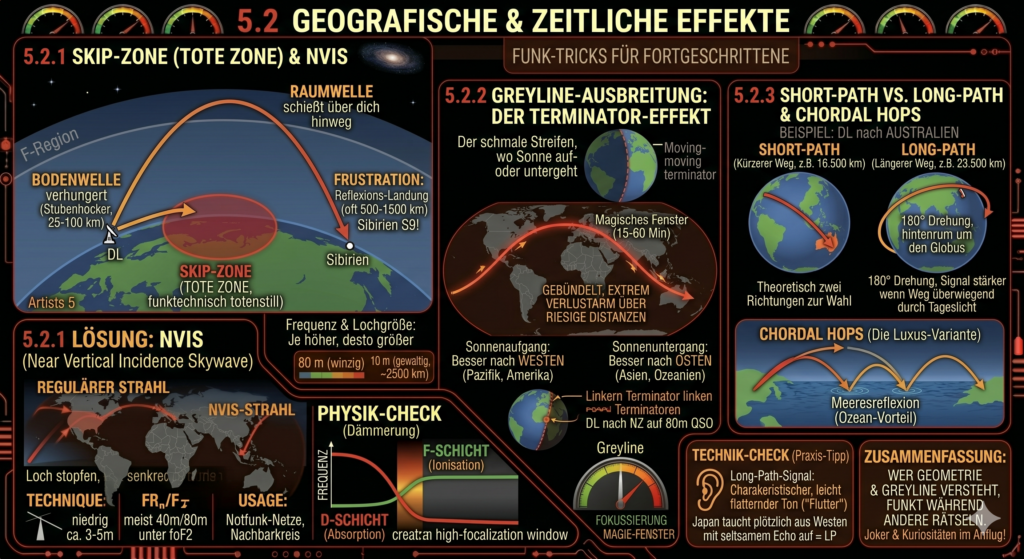

5.2 Geografische und zeitliche Effekte: Funk-Tricks für Fortgeschrittene

Hier verlassen wir das Standard-Funkbuch und begeben uns in den Bereich der atmosphärischen Taktik. Es geht darum, wie die Geometrie der Erde und der Stand der Sonne deinen Erfolg am Mikrofon oder an der Taste bestimmen. Willkommen in der Schule der unbezahlbaren Erkenntnis: Es kommt nicht nur auf das Gerät an.

5.2.1 Skip-Zone (Tote Zone) und NVIS: Das Funk-Loch stopfen

Die Skip-Zone (oder tote Zone) ist der Bereich, in dem du absolut niemanden hörst, obwohl die Bedingungen eigentlich gut sind. Das ist der Moment, in dem du frustriert feststellst, dass du die Station aus Sibirien mit S9 empfängst, aber deinen Funkfreund im 200 km entfernten Nachbarort überhaupt nicht hörst. Sibirien – kein Problem. Nachbarort – Fehlanzeige. Die Ionosphäre hat einen eigentümlichen Sinn für Humor.

  • Wie das Loch entsteht: Die Bodenwelle ist ein „Stubenhocker“ und verhungert je nach Band schon nach 25 bis 100 Kilometern am Erdboden. Die Raumwelle hingegen schießt über dich hinweg, wird oben reflektiert und schlägt erst viel weiter entfernt (oft erst nach 500 bis 1500 km) wieder auf der Erde auf. Dazwischen liegt die Skip-Zone – dort ist es funktechnisch totenstill.
  • Band-Abhängigkeit: Je höher die Frequenz, desto größer wird dieses Loch. Auf 10 m kann die Skip-Zone gewaltig sein (bis zu 2500 km), während sie auf 80 m tagsüber oft winzig ist oder gar nicht existiert.
  • Die Lösung – NVIS (Near Vertical Incidence Skywave): Wenn du die Skip-Zone schließen willst, musst du steil nach oben funken. Bei NVIS wird das Signal fast senkrecht in den Himmel geschossen, sodass es wie bei einem Springbrunnen direkt über dir wieder herunterkommt.
  • Technik-Tipp für NVIS: Dafür brauchst du Antennen, die sehr niedrig hängen (ca. 3–5 Meter über dem Boden) und Frequenzen, die unter der aktuellen foF2 liegen (meist 40 m oder 80 m). Das ist ideal für regionale Notfunk-Netze oder den Plausch mit dem Nachbarkreis.

5.2.2 Greyline-Ausbreitung: Der Terminator-Effekt

Die Greyline (Dämmerungszone oder Terminator) ist der schmale Streifen auf der Erde, in dem gerade die Sonne auf- oder untergeht. Entlang dieser Linie passieren physikalische Dinge, die fast schon an Magie grenzen. Fast. Der Physiker in dir will das kurz klarstellen – aber der Funkamateur in dir setzt einfach die Kopfhörer auf und genießt es.

  • Das magische Fenster: Das Fenster öffnet sich oft nur für 15 bis 30 Minuten (maximal eine Stunde). Der Grund: Die dämpfende D-Schicht baut sich bei Sonnenuntergang rasant ab, während die F-Schicht oben noch lange genug ionisiert bleibt, um Signale zu reflektieren.
  • Fokussierung: Die Signale werden entlang dieser Dämmerungslinie regelrecht gebündelt und extrem verlustarm über riesige Distanzen getragen.
  • Strategie:
    • Sonnenaufgang: Deine beste Chance für DX-Verbindungen nach Westen (Pazifik, Amerika).
    • Sonnenuntergang: Hier solltest du die Ohren nach Osten (Asien, Ozeanien) offenhalten.
  • Tipp: Wenn beide Stationen gleichzeitig in der Dämmerungszone sitzen, sind QSOs möglich, die unter normalen Bedingungen völlig undenkbar wären – zum Beispiel von Deutschland direkt nach Neuseeland auf 80 m. Das ist kein Glück. Das ist Physik. Zugegeben – mit einem kleinen Schuss Glück.

5.2.3 Short-Path vs. Long-Path und Chordal Hops: Die Kür

Jedes Mal, wenn du eine Weltverbindung aufbaust, hast du theoretisch zwei Richtungen zur Auswahl. Die vernünftige – und die, bei der Außenstehende komisch gucken, weil du deine Antenne scheinbar in die falsche Richtung drehst.

  • Short-Path (Der kurze Weg): Die direkte Sichtlinie zum Ziel.
  • Long-Path (Der lange Weg): Du drehst deine Antenne um 180 Grad in die entgegengesetzte Richtung und funkst einmal „hintenrum“ um den kompletten Globus. Obwohl die Strecke viel länger ist (z. B. nach Australien ca. 23.500 km statt 16.500 km), kann das Signal dort stärker ankommen, wenn der Weg überwiegend durch Tageslicht führt oder über Ozeane verläuft.
  • Chordal Hops (Die Luxus-Variante): Das absolute Highlight, besonders auf dem Long-Path – die Physik dahinter steht in Kapitel 1.2.3. Das Praxis-Erkennungszeichen: ein Signal, das mit einer Lautstärke einschlägt, die eigentlich keine Erklärung haben sollte.
  • Woran du es erkennst: Long-Path-Signale haben oft einen charakteristischen, leicht flatternden Ton („Flutter“). Wenn also Japan plötzlich aus dem Westen mit einem seltsamen Echo auftaucht, hast du gerade ein Ticket für den langen Weg gelöst. Glückwunsch – und nein, dein Gerät ist nicht kaputt.
Zusammenfassend lässt sich sagen: Wer die Geometrie der Erde und die Launen der Greyline versteht, kann Verbindungen herstellen, während andere noch rätseln, warum das Band scheinbar „zu" ist.

Willkommen in der Abteilung für physikalische Kuriositäten und atmosphärische „Joker“! Nachdem wir die Standard-Ausbreitung und die geografischen Tricks gemeistert haben, schauen wir uns nun die Phänomene an, die selbst erfahrenen Funkern manchmal ein ungläubiges Staunen ins Gesicht zaubern. In diesem Abschnitt von Modul 5 geht es um Ereignisse, die außerhalb der normalen Vorhersagemodelle liegen und deine DX-Jagd zu einem echten Abenteuer machen.

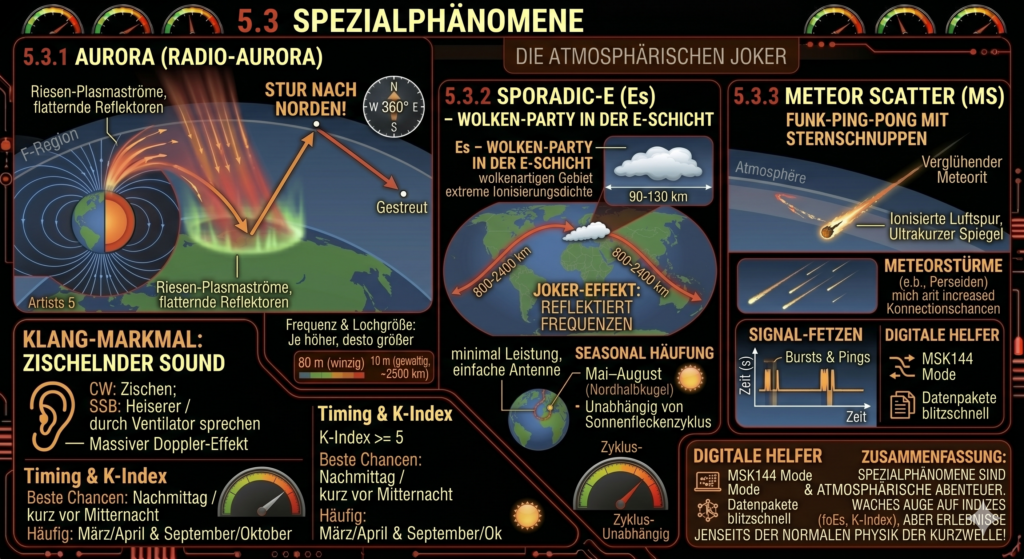

5.3 Spezialphänomene: Die atmosphärischen Joker

Manchmal liefert die Natur Bedingungen, die deine Sendeleistung wie durch Zauberhand vervielfachen oder deine Signale in gruselige Zischeltöne verwandeln. Diese Phänomene sind oft unvorhersehbar – aber wenn man sie versteht, kann man Verbindungen loggen, von denen andere nur träumen. Und das Beste: Man wirkt dabei vollkommen kompetent, obwohl man eigentlich nur zur richtigen Zeit auf der richtigen Frequenz war.

5.3.1 Aurora (Radio-Aurora): Wenn der Himmel zischelt

Die Radio-Aurora ist das Ergebnis von riesigen Plasmaströmen der Sonne, die mit dem Erdmagnetfeld interagieren. Sobald die geomagnetische Aktivität nach oben schießt – erkennbar an einem K-Index von 5 oder höher –, fangen die Polarlichter an, als riesige, flatternde Reflektoren für deine Funkwellen zu dienen.

  • Der gruselige Sound: Das Markenzeichen der Aurora ist der Klang der Signale. Da sich die reflektierenden Gebiete mit unterschiedlichen Geschwindigkeiten bewegen, tritt ein massiver Doppler-Effekt auf. Ein sauberes CW-Signal klingt plötzlich wie ein Zischen, während SSB-Signale so klingen, als hätte der Sprecher eine extrem schwere Heiserkeit oder würde durch einen Ventilator sprechen. Schön ist anders. Faszinierend schon.
  • Die Technik: Um diesen Joker zu nutzen, musst du deine Richtantenne nicht zur Gegenstation drehen, sondern stur nach Norden, direkt in das Zentrum des Geschehens. Die Signale werden dort zurückgestreut und erreichen so dein Ziel.
  • Timing: Die besten Chancen für Aurora-QSOs hast du am späten Nachmittag oder kurz vor Mitternacht. Besonders häufig tritt dieser Effekt in den Monaten März/April und September/Oktober auf.

5.3.2 Sporadic-E (Es): Die sommerliche Überraschungsparty

Die sporadische E-Schicht ist die ungezogene Cousine der regulären E-Schicht. Es handelt sich dabei um wolkenartige Gebiete mit einer extrem hohen Ionisierungsdichte, die plötzlich in einer Höhe von etwa 90 bis 130 km auftauchen. Ohne Ankündigung. Ohne Erklärung. Einfach so – als hätte die Atmosphäre Lust bekommen.

  • Der Joker-Effekt: Wenn diese „Wolken“ auftauchen, reflektieren sie Frequenzen, die normalerweise direkt ins Weltall verschwinden würden. Plötzlich gehen die Bänder 10 m, 6 m oder sogar 2 m für Weitverbindungen auf. Du kannst dann mit minimaler Leistung und einer einfachen Antenne Stationen in 800 bis 2400 km Entfernung arbeiten, die sonst völlig unerreichbar wären.
  • Saisonale Häufung: Auf der Nordhalbkugel ist Sporadic-E vor allem ein Sommerphänomen, das bevorzugt in den Monaten Mai bis August auftritt.
  • Zyklus-Unabhängigkeit: Das Beste an diesem Phänomen ist, dass es weitgehend unabhängig vom 11-jährigen Sonnenfleckenzyklus auftritt. Selbst wenn die Sonne gerade ein Nickerchen macht und keine Sonnenflecken zu sehen sind, kann Sporadic-E für spektakuläre Bandöffnungen sorgen. Das Universum gibt – manchmal auch dann, wenn man es nicht verdient hat.

5.3.3 Meteor Scatter (MS): Funk-Ping-Pong mit Sternschnuppen

Jedes Mal, wenn ein kleiner Meteorit in der Atmosphäre verglüht, hinterlässt er für einen winzigen Moment eine Spur aus ionisierter Luft. Diese Spuren wirken wie ein ultrakurzer Spiegel für deine Funkwellen. Romantisch, wenn man so darüber nachdenkt: Sternschnuppen als Funkrelais.

  • Bursts und Pings: Da diese Spuren nur Bruchteile von Sekunden oder wenige Sekunden bestehen, hörst du das Signal der Gegenstation nur in kurzen Fetzen, sogenannten „Bursts“ oder „Pings“.
  • Digitale Helfer: Früher war Meteor Scatter eine Qual für Telegrafie-Profis, heute nutzen wir dafür spezialisierte digitale Modi wie MSK144, die diese kurzen Zeitfenster perfekt ausnutzen, um Datenpakete blitzschnell hin- und herzuschicken.
  • Wann lohnen sich Versuche? Meteor Scatter funktioniert eigentlich immer, aber während bekannter Meteorströme (wie den Perseiden) brennt der Himmel förmlich, und die Chancen für erfolgreiche Kontakte steigen massiv an.
Zusammenfassend lässt sich sagen: Die Spezialphänomene sind das Salz in der Suppe des Amateurfunks. Sie verlangen dir ein waches Auge auf die Indizes (wie den K-Index oder die foEs) ab, belohnen dich aber mit Erlebnissen, die jenseits der normalen Physik der Kurzwelle liegen. Und mit Logbucheinträgen, auf die du noch Jahre später zeigst und sagst: „Da war ich dabei."
