Funkwetter – Teil 1/7

25.04.2026 Amateurfunk Podcast Video

Einleitung: Oder wie ich in ein Rabbithole fiel und nie wieder herauskam

Es fing ganz harmlos an.

Ich war frisch lizenziert, die Antenne hing mehr schlecht als recht irgendwo unter dem Dach, und ich saß das erste Mal mit einem richtigen Transceiver vor mir und drehte aufgeregt am VFO. Und dann passierte es: Das Band war voll. Stationen aus Nordamerika, Asien, Südamerika – als hätte jemand die Welt auf Empfang gestellt. Ich konnte es kaum glauben. Das Ding funktioniert ja wirklich!
Drei Tage später: Stille. Komplette, gähnende, fast beleidigende Stille. Dieselbe Antenne, dasselbe Gerät, dieselbe Uhrzeit – und nichts. Nur leises Rauschen, als würde das Band mich auslachen.
Als frischer Funkamateur stellte ich mir natürlich die naheliegende Frage: Bin ich kaputt, oder ist das Band kaputt?
Die Antwort lautet: keines von beidem. Die Antwort heißt Funkwetter. Und mit dieser Erkenntnis begann mein Abstieg.

Der Banner, der alles startete

Irgendwann stolperte ich über diesen kleinen, unscheinbaren Banner auf hamqsl.com/solar.html. Ein paar bunte Kästchen mit kryptischen Abkürzungen: SFI, SN, A-Index, K-Index, Flux. Zahlen, die sich täglich änderten. Zahlen, die offenbar erklären sollten, warum das Band manchmal brummt und manchmal schweigt.

„Das kann ja nicht so schwer sein“, dachte ich. „Kurz nachlesen, verstehen, fertig.“

Ich musste herzlich lachen. Retrospektiv.

Was ich für eine kurze Recherche hielt, entpuppte sich als Einstieg in ein Universum aus Physik, Atmosphärenwissenschaft, Sonnenforschung und Magnetfeldtheorie. Man liest über den Solaren Flux Index – und schon landet man bei der Ionosphäre. Man liest über die Ionosphäre – und schon ist man bei UV-Strahlung und Plasmaschichten. Man liest über Plasmaschichten – und plötzlich erklärt einem jemand den Unterschied zwischen O-Welle und X-Welle, und man nickt, obwohl man keine Ahnung hat, was das bedeutet. Man nickt einfach weiter und hofft, dass es irgendwann Sinn ergibt.
Spoiler: Es ergibt irgendwann Sinn. Aber dann weiß man, dass man noch viel weniger versteht als zuvor.

Das Paradox des Lernens

Je tiefer ich grub, desto klarer wurde mir: Je mehr ich weiß, desto mehr weiß ich, dass ich nichts weiß.

Das ist keine Bescheidenheitsfloskel, das ist die Realität dieses Themas. Man versteht, wie die F2-Schicht funktioniert – und entdeckt, dass es da noch die F1-Schicht gibt. Man versteht den K-Index – und erfährt, dass es den Kp-Index, den A-Index und den Ap-Index gibt, die alle verwandt sind, aber nicht dasselbe. Man versteht Sporadic-E – und stellt fest, dass die Wissenschaft bis heute nicht vollständig geklärt hat, warum es überhaupt entsteht.
Das Funkwetter ist ein Thema, das einen nicht loslässt. Es ist das Thema, bei dem man morgens aufwacht und als erstes den SFI checkt, bevor man den Kaffee kocht. Es ist das Thema, bei dem man auf Partys anfängt, Sätze mit „Die Ionosphäre ist eigentlich…“ zu beginnen – und dann in die leeren Blicke der Umgebung schaut.
Man wird zum Typ, der Sonnenstürme aufregend findet.

Diese Blogreihe

Diese Ausarbeitung ist der Versuch, das Chaos meines Rabbithole-Abstiegs in eine halbwegs lesbare Form zu bringen – für alle, die sich dieselbe Frage gestellt haben, die mich damals beschäftigt hat: Warum ist das Band heute voll, und morgen tot?
Die Reihe besteht aktuell aus 7 Modulen und führt vom Schichtenmodell der Atmosphäre über die Sonne, das Erdmagnetfeld und die Ionosonde bis hin zur praktischen Bandplanung mit modernen Tools. Der Stil ist bewusst locker gehalten – denn wer sich durch trockene Physik-Lehrbücher kämpfen wollte, hätte das getan. Ich wollte es verständlich haben. Vielleicht sogar unterhaltsam.
Ob mir das gelungen ist, darüber kann man streiten. Aber zumindest weiß ich jetzt, was dieser Banner bedeutet.

Fast.

73 de DL6LG

Modul 1: Die Architektur der Atmosphäre und Ionisation

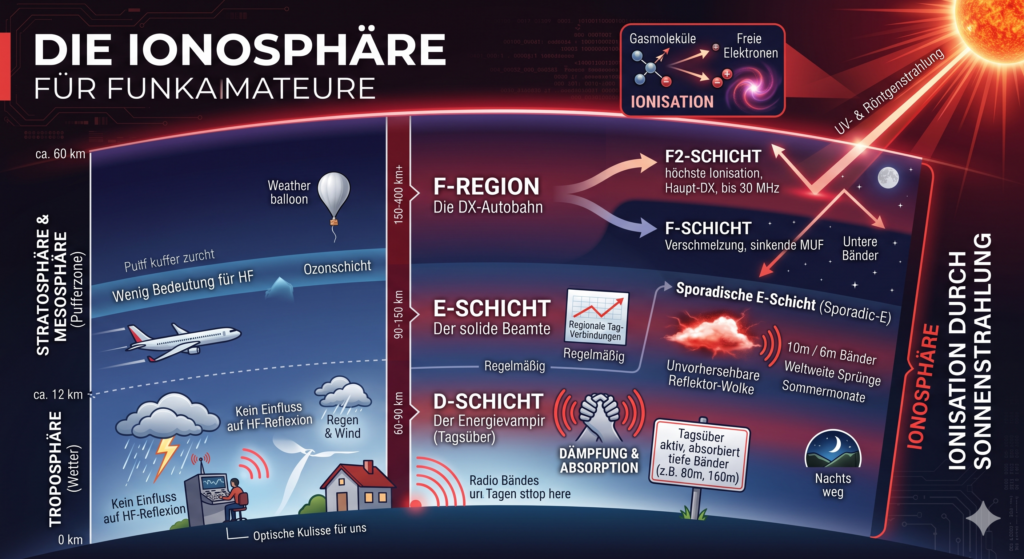

1.1 Das Schichtenmodell der Erde

Stell dir die Atmosphäre wie ein mehrstöckiges Buffet vor. Wir Funkamateure sitzen meistens ganz unten im Keller und starren sehnsüchtig nach oben – dorthin, wo die echte Party stattfindet.

1.1.1 Abgrenzung: Troposphäre, Stratosphäre und Mesosphäre

  • Troposphäre: Das ist unser Erdgeschoss, das von 0 bis etwa 10 oder 12 km reicht. Hier findet das statt, was die Meteorologen im Fernsehen mit bunten Karten und Zeigestäben erklären: Regen, Wind und Gewitter. Für uns Kurzwellenfunker ist das Ganze eher eine optische Kulisse, denn das Wetter in der Troposphäre hat absolut keinen Einfluss auf die Reflexion an der Ionosphäre. Wenn es also draußen in Strömen schüttet und du im Funkgerät nichts hörst, liegt das nicht an den Wolken – sondern höchstwahrscheinlich daran, dass deine Antenne abgesoffen ist oder die Sonne gerade ein Nickerchen macht.
  • Stratosphäre und Mesosphäre: Ab 10 km wird die Luft dünner, genau wie meine Geduld beim Warten auf ein seltenes DX. Diese Schichten dienen eigentlich nur als Pufferzone zum Weltraum. In der Stratosphäre finden wir noch die Ozonschicht, aber für die klassische Raumwellenausbreitung auf Kurzwelle spielen diese Bereiche nur eine Nebenrolle als Durchgangsstation. Nichts zu sehen hier, weiterziehen.

1.1.2 Die Ionosphäre: Entstehung durch UV- und Röntgenstrahlung

Ab etwa 60 km Höhe beginnt der Bereich, für den wir unsere Lizenzgebühren wirklich bezahlen: die Ionosphäre. Sie ist kein fester Ort, sondern eher ein physikalischer Zustand – so ähnlich wie „gute Laune“ oder „DX-Bedingungen“, die auch ständig kommen und gehen. Energiereiche Ultraviolett- und Röntgenstrahlung der Sonne knallt hier oben ungebremst auf die spärlich vorhandenen Gasmoleküle.

Bei diesem Zusammenstoß werden Elektronen aus den Gasatomen herausgeschlagen, was wir als Ionisation bezeichnen. Es entsteht ein Gemisch aus freien Elektronen und positiv geladenen Ionen – ein Plasma. Ohne diesen Prozess wäre die Kurzwelle für weltweite Verbindungen so nützlich wie ein Handy im Funkloch. Je mehr Strahlung die Sonne liefert, desto „dichter“ wird dieser Spiegel für unsere Wellen – und desto breiter wird unser Grinsen am Transceiver.

1.1.3 Detailanalyse der Schichten

Die Ionosphäre ist nicht homogen, sondern teilt sich in verschiedene Regionen auf, die sich benehmen wie eine launische Verwandtschaft auf einer Familienfeier: Die eine ist zuverlässig, die andere ein Energiefresser, und eine dritte taucht einfach unangekündigt auf und macht alles durcheinander.

  • D-Schicht: Diese unterste Region liegt in etwa 60 bis 90 km Höhe und existiert fast ausschließlich tagsüber. Sie ist der erklärte Erzfeind aller Low-Band-DXer – warum sie das ist und wie sie das physikalisch anstellt, erfährst du ausführlich in Kapitel 1.3.1.
  • E-Schicht: In etwa 90 bis 130 km Höhe finden wir den soliden Beamten unter den Schichten. Sie ermöglicht uns tagsüber zuverlässige regionale Verbindungen. Ihre exzentrische Cousine ist die sporadische E-Schicht (Sporadic-E) – ein launisches Sommerphänomen, das plötzlich Bänder bis 2m öffnet und völlig nach eigenen Regeln spielt (→ Kapitel 1.3.2 und 5.3.2).
  • F-Region: Das ist die absolute Autobahn für Weitverbindungen in 150 bis über 400 km Höhe. Tagsüber teilt sie sich durch die starke Sonneneinstrahlung in die Schichten F1 und F2 auf. Die F2-Schicht ist dabei die wichtigste Region für DX, da sie die höchste Ionisationsdichte aufweist und Wellen bis zu 30 MHz zurück zur Erde lenkt. Nachts verschmelzen diese beiden Schichten zu einer einzigen F-Schicht. Da die Ionisation nachts abnimmt, sinkt auch die maximal nutzbare Frequenz – aber da die böse D-Schicht endlich schläft, können nun die Signale der unteren Bänder bis zur F-Schicht vordringen und dort reflektiert werden.
Zusammenfassend lässt sich sagen: Wir hausen unten im dichten Luftmatsch der Troposphäre, sind aber für unser Hobby vollständig von den chemischen Eskapaden abhängig, die die Sonne da oben in der Ionosphäre anzettelt. Ohne diese hauchdünnen Plasmaschichten wäre unser Transceiver nur ein ziemlich teurer Briefbeschwerer.

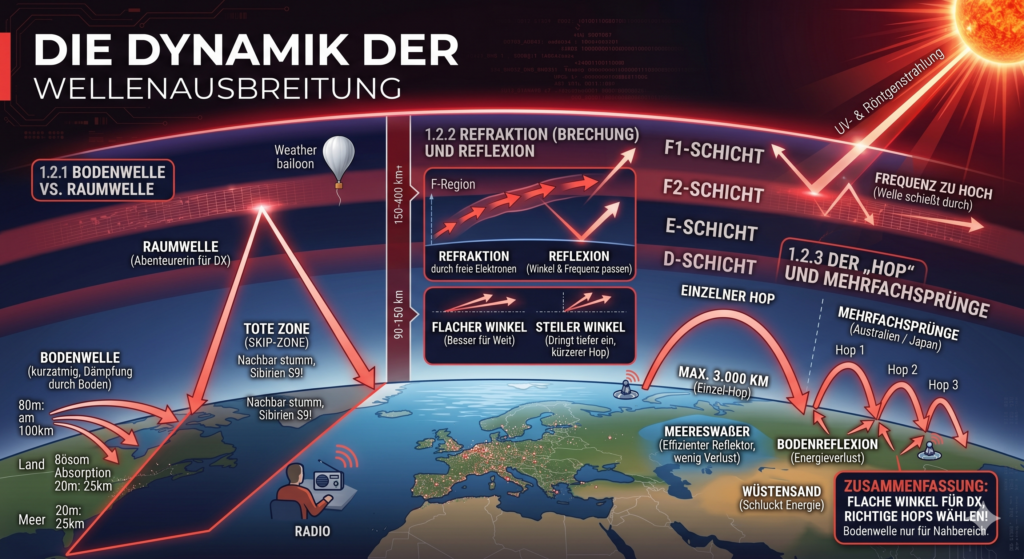

1.2 Physik der Wellenausbreitung

In diesem Kapitel verlassen wir die Statik der Schichten und schauen uns die Dynamik an. Wie kommen die Signale eigentlich von A nach B, ohne dass wir ein absurd langes Kabel verlegen müssen?

1.2.1 Bodenwelle vs. Raumwelle: Dämpfungsmechanismen und Reichweiten

  • Bodenwelle: Die Bodenwelle ist so etwas wie der Stubenhocker unter den Funkwellen. Sie klammert sich förmlich an die Erdoberfläche und versucht, der Krümmung unseres Planeten zu folgen. Leider ist sie dabei extrem kurzatmig, da der Erdboden ihr ständig Energie entzieht – was wir als Dämpfung bezeichnen. Während man auf den unteren Bändern wie 80m vielleicht noch 100 Kilometer weit kommt, ist auf dem 20m-Band oft schon nach mickrigen 25 Kilometern Schluss. Für weltweite Verbindungen ist sie also so nützlich wie ein Tretroller auf der Autobahn.
  • Raumwelle: Hier fängt der eigentliche Spaß an. Die Raumwelle ist die Abenteurerin, die wir für Weitverbindungen nutzen. Sie wird schräg in den Himmel gestrahlt und nutzt die Ionosphäre als Bande, um hunderte oder tausende Kilometer entfernt wieder auf der Erde aufzuschlagen. Spannend ist dabei die Entstehung der sogenannten toten Zone oder Skip-Zone: Das ist der Bereich, in dem die Bodenwelle bereits verhungert ist, die Raumwelle aber noch weit über unseren Köpfen hinwegzieht und erst viel weiter entfernt wieder den Boden berührt. Wenn du also deinen Nachbarn nicht hörst, dafür aber eine Station aus Sibirien mit S9 reinkommt – herzlichen Glückwunsch, du sitzt mitten in dieser physikalischen Funkpause.

1.2.2 Refraktion (Brechung) und Reflexion: Die Ionosphäre als „Spiegel“

Auch wenn wir in Funkerkreisen gerne salopp davon sprechen, dass die Ionosphäre unsere Signale „reflektiert“, sollten wir uns vor den Physikern unter uns hüten. In Wirklichkeit ist die Ionosphäre kein harter Silberspiegel, sondern verhält sich eher wie eine Linse oder eine Fata Morgana. Die Funkwelle dringt in die ionisierten Schichten ein und wird dort durch die freien Elektronen nach und nach immer stärker gebeugt – was man als Refraktion bezeichnet. Wenn die Ionisation stark genug und der Einstrahlwinkel flach genug ist, wird die Welle so weit gekrümmt, dass sie schließlich wieder zur Erde zurückkehrt. Ist die Frequenz jedoch zu hoch oder die Schicht zu schwach ionisiert, schießt unser Signal einfach geradewegs durch die Schicht hindurch und landet im Weltraum, wo es höchstens noch ein paar Außerirdische unterhält – die sich vermutlich wundern, warum da jemand auf 14 MHz CQ ruft.

1.2.3 Der „Hop“: Geometrie der Ausbreitung und Mehrfachsprünge

  • Definition eines Hops: Ein einzelner Sprung, den die Welle vom Sender über die Ionosphäre zurück zur Erde macht, wird als Hop bezeichnet. Die Geometrie setzt uns hier natürliche Grenzen: Aufgrund der Erdkrümmung und der Schichthöhe der F2-Schicht beträgt die maximale Distanz für einen solchen Sprung typischerweise etwa 3.000 bis 4.000 Kilometer. Wer also weiter funken will, muss entweder umziehen oder auf die Akrobatik der Mehrfachsprünge setzen.
  • Mehrfachreflexionen: Wenn du Ziele wie Australien oder Japan erreichen willst, reicht ein einzelner Hop natürlich nicht aus. Das Signal muss dann wie ein flacher Kieselstein auf dem Wasser mehrfach zwischen der Ionosphäre und der Erdoberfläche hin- und herspringen. Dabei verliert es bei jedem Bodenkontakt etwas Energie durch Absorption und Streuung, weshalb Verbindungen über viele Hops oft deutlich leiser am Ziel ankommen. Besonders effizient sind solche Sprünge übrigens über den Ozeanen, da Salzwasser ein hervorragender Reflektor für unsere Wellen ist und deutlich weniger Energie schluckt als trockener Wüstensand oder die Betonwüsten unserer Städte.
  • Chordal Hops: Dies ist die absolute Luxusvariante der Wellenausbreitung, bei der sich die Funkwelle den mühsamen Umweg über den staubigen Erdboden einfach spart. Bei einem Chordal Hop gleitet die Welle innerhalb der Ionosphäre von einer Reflexion zur nächsten, ohne zwischendurch die Erdoberfläche zu berühren – wie eine Welle, die in einer Art ionosphärischem Tunnel gefangen ist und dort effizient entlanggleitet.
    • Vorteile und Entstehung: Der Clou ist, dass die dämpfenden Verluste bei jedem Bodenkontakt komplett entfallen. Dadurch bleiben die Signale selbst über gigantische Entfernungen erstaunlich kräftig und stabil. Chordal Hops treten besonders häufig bei Verbindungen über den langen Weg (Long-Path) auf und entstehen durch Gradienten in der Elektronendichte, die das Signal immer wieder nach oben ablenken, bevor es den Boden erreicht. Wenn du also plötzlich eine Station vom anderen Ende der Welt mit einer Signalstärke hörst, die eigentlich jede physikalische Logik sprengt – glückwunsch, du hast gerade ein Gratis-Ticket für einen Chordal Hop gelöst.
    • Praktische Bedeutung für den DX-Verkehr: Für uns Funkamateure sind diese Momente die Krönung des Hobbys. Es ist die hohe Kunst der Bandbeobachtung, genau jene Gelegenheiten abzupassen, in denen die Natur uns diese hocheffiziente Abkürzung durch die obere Etage spendiert – während der Rest der Welt sich noch mit Bodenreflexionen herumschlägt.

1.2.4 Einfluss von Hindernissen auf die Ausbreitung

Während wir auf Kurzwelle dank der Raumwelle viele Hindernisse einfach elegant überspringen, sieht die Sache im Nahbereich oder auf höheren Frequenzen ganz anders aus. Hier wird jeder Hügel und jeder Baum zum potenziellen Spielverderber.

  • Quasi-optische Ausbreitung und das Sichtlinien-Prinzip
    Besonders im Ultrakurzwellenbereich (VHF) und bei noch kürzeren Wellenlängen verhalten sich Funkwellen fast wie Lichtstrahlen. Man spricht von der quasi-optischen Ausbreitung – und das bedeutet in der harten Funker-Realität ganz schlicht: Was du nicht sehen kannst, kannst du meistens auch nicht anfunken. Wer versucht, mit seinem Handfunkgerät aus einem tiefen Tal eine Station hinter einem massiven Alpengipfel zu erreichen, wird schnell feststellen, dass Funkwellen keine Tunnelgräber sind. Berge werfen einen regelrechten Funkschatten, in dem der Empfang oft komplett einbricht.
  • Dämpfung durch Vegetation und Gebäude
    Je kürzer die Wellenlänge, desto empfindlicher reagiert das Signal auf jedes Hindernis. Während eine Langwelle noch gemütlich über einen Hügel hinwegkriecht, wird ein Signal im Gigahertz-Bereich bereits von einem einzelnen nassen Baum im Vorgarten des Nachbarn in die Knie gezwungen. Bäume und dichte Wälder wirken wie gigantische Schwämme für Hochfrequenz – besonders im Sommer, wenn die Blätter prallvoll mit Wasser sind. Wer also im Winter eine tolle Richtfunkstrecke zum Kumpel drei Orte weiter aufgebaut hat, könnte im Frühling beim ersten Blattaustrieb sein blaues Wunder erleben und feststellen, dass die Natur die Verbindung einfach geschluckt hat. Die Natur macht keine Ausnahmen, auch nicht für teure Koaxialkabel.
  • Reflexion und Beugung als Rettung
    Doch nicht jedes Hindernis ist automatisch ein Feind. In städtischen Gebieten mit viel Stahl und Beton erleben wir oft die sogenannte Mehrwegeausbreitung: Unsere Wellen werden an Hauswänden reflektiert und finden so manchmal über drei Ecken doch noch einen Weg zum Empfänger. Ein weiteres physikalisches Hintertürchen ist die Beugung an massiven Kanten wie Gebirgskämmen – der sogenannte Messerschneideneffekt, bei dem die Welle an einer scharfen Kante abgelenkt und ins Tal dahinter geleitet wird. Das ist quasi die physikalische Version von Um-die-Ecke-Gucken, erfordert aber oft eine ordentliche Portion Sendeleistung und noch mehr Glück.
  • Gebäude und der Faradaysche Käfig
    Auch wir selbst bauen uns manchmal die besten Hindernisse direkt um den Transceiver herum. Moderne Gebäude mit metallbedampften Fenstern und viel Stahlbeton wirken wie ein Faradayscher Käfig. Wer schon einmal versucht hat, mit einer simplen Gummiwurst-Antenne aus dem Keller eines Stahlbetonbunkers am weltweiten Funkverkehr teilzunehmen, weiß: Man bekommt dort drin eher eine Mikrowelle als eine Weitverbindung hin. Die einzige Lösung: Die Antenne muss raus und hoch – denn wie wir gelernt haben, ist die freie Sichtverbindung auf UKW die halbe Miete.
Zusammenfassend lässt sich sagen: Hindernisse sind lästig, zwingen uns aber dazu, kreativ zu werden. Am Ende gewinnt fast immer derjenige, der seine Antenne am höchsten über den Matsch der Umgebung hebt. Eine Weisheit, die sowohl für Funk als auch für das Leben im Allgemeinen gilt.

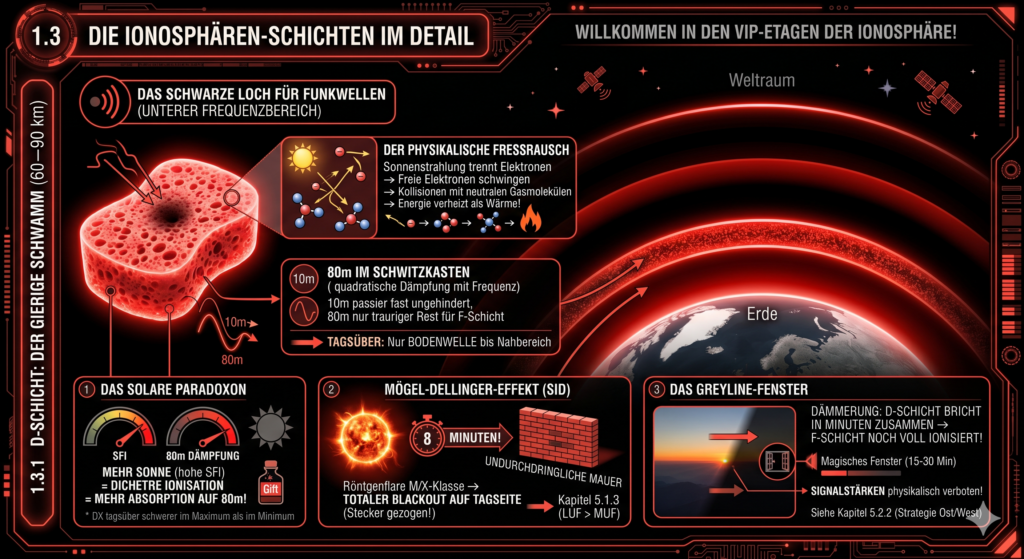

1.3 Die Ionosphären-Schichten im Detail

Nachdem wir uns durch den atmosphärischen Matsch des Erdgeschosses nach oben gearbeitet haben, betreten wir nun die VIP-Etagen der Ionosphäre. Hier wird es für uns Funkamateure erst richtig spannend – denn jede dieser Schichten hat ihren ganz eigenen Charakter, ihre speziellen Öffnungszeiten und eine mal mehr, mal weniger ausgeprägte Lust, unsere Signale um die Welt zu schicken.

1.3.1 D-Schicht: Der gierige Schwamm (60–90 km)

Die D-Schicht ist so etwas wie das schwarze Loch für Funkwellen im unteren Frequenzbereich. Während die höheren Schichten uns die Welt zu Füßen legen, hat die D-Schicht nur ein einziges Ziel: unsere mühsam in die Luft gepustete Energie in Wärme zu verwandeln. Herzlichen Dank dafür.

  • Der physikalische Fressrausch: In der geringen Höhe der D-Schicht ist die Luft noch vergleichsweise dick. Wenn die Sonnenstrahlung hier Elektronen von den Gasmolekülen trennt, haben diese kaum Platz zum Atmen. Unsere Funkwelle bringt diese freien Elektronen zum Schwingen – doch bevor sie die Energie wieder als Welle abstrahlen können, krachen sie gegen die vielen neutralen Gasmoleküle in ihrer Nachbarschaft. Das Ergebnis? Die Energie landet nicht beim Empfänger, sondern wird als Wärme in der Atmosphäre verheizt. Die Ionosphäre wärmt sich auf unsere Kosten. Schön für sie.
  • 80m im Schwitzkasten: Besonders das 80m-Band leidet tagsüber unter diesem Effekt. Da die Dämpfung mit abnehmender Frequenz quadratisch ansteigt, trifft es uns hier besonders hart. Während ein Signal auf 10m die D-Schicht fast ungehindert passiert, kommt auf 80m tagsüber oft nur noch ein trauriger Rest bei der F-Schicht an. Das ist der Grund, warum wir uns tagsüber auf die Bodenwelle verlassen müssen, die uns mit Ach und Krach bis zum nächsten Stadtteil trägt, während die Raumwelle im digitalen Nirvana verschwindet.
  • Das solare Paradoxon: Hier kommt die Selbstironie ins Spiel: Wir freuen uns über jedes Sonnenfleckchen – aber für 80m ist zu viel Sonne eigentlich Gift. Je höher die Sonnenaktivität (SFI), desto dichter wird die D-Schicht ionisiert. In Phasen eines Sonnenfleckenmaximums kann die Absorption tagsüber so massiv sein, dass selbst transatlantische Verbindungen in der Winterdämmerung schwieriger werden als im solaren Minimum. Die Sonne gibt uns, und die Sonne nimmt uns.
  • Mögel-Dellinger-Effekt (SID): Der ultimative Härtetest: Ein Röntgenflare der Klasse M oder X, und die D-Schicht wird innerhalb von acht Minuten zur undurchdringlichen Mauer – totaler Blackout auf der Tagseite, als hätte jemand den Stecker gezogen. Warum genau das passiert (Stichwort: die LUF überholt die MUF), erklärt Kapitel 5.1.3 im Detail.
  • Das Greyline-Fenster: Die Rettung kommt mit der Dämmerung: Die D-Schicht bricht bei Sonnenuntergang in Minuten zusammen, während die F-Schicht noch voll ionisiert bleibt – ein magisches Fenster von 15 bis 30 Minuten mit Signalstärken, die physikalisch eigentlich verboten gehörten. Wie man dieses Fenster strategisch nutzt (Stichwort Ost/West-Ausrichtung), steht in Kapitel 5.2.2.

1.3.2 E-Schicht: Der solide Beamte (90–130 km)

Die E-Schicht ist in etwa 90 bis 130 Kilometern Höhe angesiedelt und damit deutlich über der dämpfenden D-Schicht zu finden. Im Gegensatz zu den launischen Schichten darüber oder den gierigen Schichten darunter verhält sie sich wie ein pflichtbewusster Angestellter im öffentlichen Dienst: Pünktlich bei Sonnenaufgang nimmt sie ihren Betrieb auf, und bei Sonnenuntergang wird sofort der Stift fallengelassen – Überstunden sind nicht vorgesehen, da sie ihre Ionen mangels Energiezufuhr nicht lange speichern kann.

Die Dienstvorschrift: Ionisation und Grenzfrequenz

  • Kritische Frequenz (foE): Die Arbeitsleistung dieser Schicht wird durch die kritische Frequenz der E-Schicht, kurz foE, beschrieben. Das ist die höchste Frequenz, die bei senkrechtem Einfall noch reflektiert wird – der Beamte hat sozusagen ein offiziell genehmigtes Frequenzlimit.
  • Das Gatekeeper-Prinzip: Solange deine Funkwelle unter dieser Grenzfrequenz bleibt, wird sie von der E-Schicht brav reflektiert und zur Erde zurückgeschickt. Schießt du jedoch mit einer zu hohen Frequenz auf die Schicht, verweigert der Beamte den Dienst und lässt das Signal einfach durch in die höheren Etagen der F-Region passieren. Unzuständig. Bitte wenden Sie sich an die nächsthöhere Stelle.
  • Tageszeitliche Abhängigkeit: Da die Ionisation direkt von der Sonneneinstrahlung abhängt, erreicht der Beamte seine maximale Leistungsfähigkeit um die Mittagszeit. In der Nacht wird er fast unsichtbar – was für uns die Bahn frei macht, um die höheren F-Schichten zu erreichen.

Regionaler Dienst und Sprungdistanzen

  • Verlässlichkeit im Nahbereich: Dank ihrer stabilen Natur ermöglicht die E-Schicht tagsüber verlässliche regionale Funkverbindungen. Während die F-Schicht für das weltweite DX zuständig ist, kümmert sich die E-Schicht um den „kleinen Dienstweg“ innerhalb Europas.
  • Geometrie des Hops: Aufgrund ihrer moderaten Höhe ist ein einzelner Sprung an dieser Schicht auf eine Distanz von etwa 1.000 bis maximal 2.300 Kilometer begrenzt. Ideal für Funkverkehr auf dem eigenen Kontinent – kein interkontinentales DX, aber immerhin mehr als die Bodenwelle schafft.
  • Abgrenzung zur Bodenwelle: In der Praxis füllt die E-Schicht oft die Lücke aus, wo die Bodenwelle bereits verhungert ist, aber die F-Schicht-Signale noch weit über den Empfänger hinwegspringen.

Das Problem mit der wilden Verwandtschaft: Sporadic-E

  • Unberechenbare Ausbrüche: Jeder solide Beamte hat dieses eine Familienmitglied, das völlig aus der Reihe tanzt. Bei der E-Schicht ist das die sporadische E-Schicht, auch foEs genannt.
  • Wolkenartige Gebilde: Im Gegensatz zur regulären Schicht handelt es sich um wolkenartige Gebiete extrem hoher Ionisierung, die völlig unangekündigt auftauchen. Diese Wolken können selbst Frequenzen auf 10m, 6m oder gar 2m wie ein Spiegel reflektieren – was eigentlich gegen jede beamtenrechtliche Dienstvorschrift verstößt, aber die Natur hält sich eben nicht an Vorschriften.
  • Saisonale Highlights: Besonders in den Sommermonaten von Mai bis August sorgt dieser „Joker“ für spektakuläre Bandöffnungen. Alles zur Praxis von Sporadic-E – inklusive des Clous, dass es dem Sonnenfleckenzyklus völlig egal ist – steht in Kapitel 5.3.2.
Zusammenfassend lässt sich sagen: Die reguläre E-Schicht ist unser Anker für die tägliche, verlässliche Kommunikation im Nahbereich. Sie ist pünktlich, vorhersehbar und fachlich absolut korrekt – eben ein echter Beamter der Erdatmosphäre. Ohne sie müssten wir tagsüber auf regionale Kontakte verzichten, weil unsere Signale entweder in der D-Schicht absorbiert würden oder in der F-Schicht weit über das Ziel hinausschießen würden.

Willkommen im Penthouse unseres atmosphärischen Hochhauses. Wenn die D-Schicht der gierige Rausschmeißer war und die E-Schicht der pünktliche Beamte, dann ist die F-Region der exklusive VIP-Bereich, in dem die eigentliche Magie des weltweiten Funks passiert. Hier oben, in schwindelerregenden Höhen zwischen 150 und über 400 Kilometern (in der F2-Schicht bis über 800 km), entscheidet sich, ob unser Signal nach Australien reist oder einfach nur die Vögel im Garten unterhält.

1.3.3 F-Region: Die DX-Autobahn (150–800+ km)

Diese Region ist der heilige Gral für jeden, der das Kürzel DX (Distance) ernst nimmt – also Verbindungen ab etwa 3.000 Kilometern oder zu anderen Kontinenten. Da ich selbst oft genug mit Augenringen vor dem Funkgerät saß, nur um eine Station aus Neuseeland im Rauschen zu erahnen, schauen wir uns jetzt mal an, warum dieser Bereich so entscheidend ist.

  • Die gespaltene Persönlichkeit (F1 und F2): Tagsüber leidet die F-Region unter einer Art Identitätskrise und spaltet sich durch die starke UV-Strahlung der Sonne in zwei Schichten auf: die F1-Schicht (ca. 130–200 km) und die F2-Schicht (ab ca. 200 km). Die F2-Schicht ist dabei unsere absolute Favoritin, da sie die höchste Ionisationsdichte aufweist und unsere Wellen am effizientesten zurück zur Erde beugt. In der Nacht verschmelzen diese beiden wieder zu einer einzigen F-Schicht, die zwar weniger dicht ionisiert ist, aber ihre Energie erstaunlich lange speichern kann.
  • foF2 – Der senkrechte Türsteher: Die kritische Frequenz foF2 ist ein Maß dafür, wie dicht die Ionisation dort oben gerade ist. Man misst sie, indem man ein Signal senkrecht nach oben schießt und schaut, bei welcher Frequenz es gerade noch reflektiert wird. In Deutschland liegt dieser Wert oft bei etwa 7 bis 9 MHz; alles darüber würde bei senkrechter Abstrahlung einfach ins Weltall verschwinden – was zwar die Außerirdischen freut, uns aber keinen Logbucheintrag bringt.
  • Die MUF – Unser Ticket in die Ferne: Für den DX-Verkehr ist die MUF (Maximum Usable Frequency) viel wichtiger, da wir für Weitverbindungen unsere Antennen eher flach ausrichten. Durch den flachen Winkel wird die Welle leichter gebrochen, wodurch die MUF in der Regel um den Faktor 2,5 bis 3,5 höher liegt als die foF2. Liegt die foF2 also bei 8 MHz, könnten wir auf dem 20-Meter-Band (14 MHz) oder gar 15-Meter-Band (21 MHz) hervorragend DX betreiben.
  • Hops und Sprünge: Ein einzelner Hop an der F2-Schicht trägt uns typischerweise 3.000 bis 4.000 Kilometer weit. Für echte Weltreisen springt das Signal mehrfach zwischen der Ionosphäre und der Erdoberfläche hin und her. Dabei ist Wasser ein besserer Reflektor als Land, weshalb Signale über die Ozeane oft kräftiger ankommen – das Meer ist also nicht nur gut für Urlaub, sondern auch für DX.
  • Das 20-Meter-Band-Phänomen: Dieses Band gilt als das Arbeitstier des DX-Verkehrs. Bei hoher Sonnenaktivität (SFI über 120) bleibt die F2-Schicht manchmal die ganze Nacht über ionisiert genug, um das Band 24 Stunden offen zu halten. Wenn die Sonne jedoch schwächelt, schließt sich das Fenster kurz nach Sonnenuntergang, und wir müssen auf die unteren Bänder wie 40m ausweichen – die dann dank der verschwundenen D-Schicht plötzlich weltweite Verbindungen ermöglichen.
Zusammenfassend lässt sich sagen: Die F-Region ist unser wichtigster Partner für alles, was über den Horizont hinausgeht. Ohne die F2-Schicht wäre Amateurfunk ein ziemlich einsames Hobby, das sich auf das Quatschen mit dem Nachbarn beschränken würde – und mal ehrlich, dafür haben wir doch kein Geld für Antennen ausgegeben, die wie kleine Radaranlagen aussehen.
