1. Einleitung und Faszination Energiespeicher

1.1. Begrüßung und Relevanz des Themas (Ressourcenschonung, Reparierbarkeit vs. Obsoleszenz)

Hallo zusammen und herzlich willkommen zu unserer kleinen Therapierunde für chronische Selbermacher und Akku-Schrauber! Schön, dass ihr da seid.

Mal Hand aufs Herz: Wer von uns stand nicht schon in der Werkstatt, wollte hochmotiviert das nächste Projekt anreißen, greift zum Akkuschrauber – und nichts passiert? Die Ladestation blinkt hektisch rot, was auf der universellen LED-Skala der Hersteller so viel bedeutet wie: „Bitte werfen Sie dieses Werkzeug jetzt in die Tonne und kaufen Sie unser Nachfolgemodell.“ Und genau da fängt das Problem an. Wir leben in einer Zeit, in der uns die Industrie weismachen will, dass ein Akkupack ein magisches, versiegeltes Artefakt ist, das nach Ablauf der Garantiezeit durch geplante Obsoleszenz den plötzlichen Herztod sterben muss. Ein Schelm, wer Böses dabei denkt, dass die Gehäuse oft mit absurden Sicherheits-Torx-Schrauben verriegelt sind, für die man erst ein dreijähriges Studium der Feinmechanik absolvieren muss, um sie zerstörungsfrei zu öffnen.

Aber nicht mit uns. Wir sind heute hier, um den Herstellern einen kleinen Strich durch die Rechnung zu machen. Warum sollte man einen perfekt funktionierenden 18-Volt-Pack wegwerfen, nur weil von zehn verbauten Zellen zwei geschwächelt haben und das integrierte Batteriemanagementsystem (BMS) daraufhin beleidigt den Dienst quittiert? Zellentausch ist gelebter Umweltschutz, schont den Geldbeutel und – machen wir uns nichts vor – es befriedigt ungemein unser Ego, wenn das totgeglaubte Werkzeug nach dem chirurgischen Eingriff auf dem Werktisch wieder giftig anläuft.

Ressourcenschonung klingt immer so nach Verzicht und Strickpullover, aber in Wahrheit ist es verdammt uncool, tonnenweise seltene Erden und Lithium zu verschrotten, nur weil uns der Mut zum Lötkolben oder zum Punktschweißgerät fehlt. Heute brechen wir dieses Tabu. Wir schauen hinter die Kulissen der Plastikgehäuse. Aber Vorsicht: Wer einmal verstanden hat, wie Akkus ticken, läuft Gefahr, bald sämtliche Altgeräte-Sammelbehälter der Region mit ganz anderen Augen zu betrachten. Das hat Suchtpotenzial.

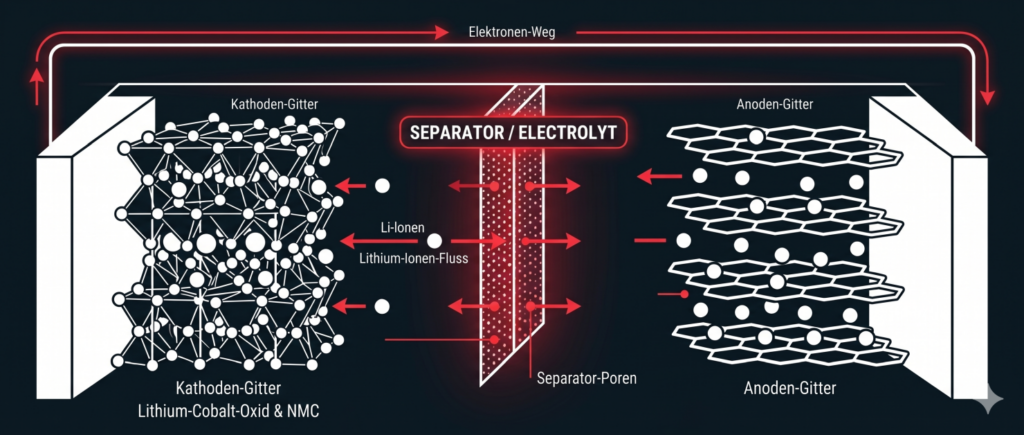

1.2. Aufbau einer galvanischen Zelle (Anode, Kathode, Elektrolyt, Separator)

Bevor wir die Flex anwerfen und Punktschweißpunkte setzen, müssen wir verstehen, was da drin überhaupt passiert. Keine Sorge, wir machen jetzt keine universitäre Chemie-Vorlesung, bei der alle nach fünf Minuten einschlafen. Wir stellen uns eine Akkuzelle einfach wie ein extrem gut organisiertes, aber chronisch unzufriedenes Pendler-Netzwerk vor.

Jeder Akku ist im Grunde eine galvanische Zelle. Und die besteht im Wesentlichen aus vier Hauptdarstellern:

Die Anode (Der Minuspol – im geladenen Zustand): In der Lithium-Ionen-Welt besteht die Anode meistens aus Graphit (also reinem Kohlenstoff). Man kann sich das wie ein gigantisches, atomares Parkhaus vorstellen. Wenn der Akku voll geladen ist, stehen hier alle Lithium-Ionen dicht an dicht geparkt und langweilen sich. Sie wollen eigentlich rüber zur Kathode, weil es ihnen dort energetisch viel besser gefällt. Die Anode ist quasi das Pulverfass, das nur darauf wartet, seine Ladung loszuwerden.
Die Kathode (Der Pluspol): Hier sitzt die chemische Prominenz, die den Zellen ihre Namen gibt: Lithium-Cobalt-Oxid, Nickel-Mangan-Cobalt (NMC) oder Lithium-Eisenphosphat (LiFePO4). Die Kathode ist das Luxus-Resort für die Ionen. Dort wollen sie alle hin. Wenn wir den Akkuschrauber einschalten und den Stromkreis schließen, dürfen sie endlich losrennen.
Der Separator (Der Türsteher): Das ist vielleicht das wichtigste und gleichzeitig empfindlichste Bauteil der ganzen Zelle. Der Separator ist eine hauchdünne, mikroporöse Kunststofffolie, die physikalisch zwischen Anode und Kathode steht. Seine einzige Aufgabe: Er muss verhindern, dass sich die beiden Pole direkt berühren. Wenn er das vermasselt, kommt es zum gefürchteten internen Kurzschluss, und wir können live erleben, wie sich gespeicherte chemische Energie in ein verdammt heißes, rauchendes Event verwandelt. Der Separator lässt nur die winzigen Lithium-Ionen durch, die Elektronen müssen draußen bleiben und den langen Weg über unser Werkzeug nehmen.
Der Elektrolyt (Die Rutschbahn): Damit die Ionen überhaupt von A nach B wandern können, brauchen sie ein Transportmedium. Das ist der Elektrolyt – eine flüssige oder gelartige Chemie-Suppe aus Leitsalzen und organischen Lösungsmitteln. Wenn der Akku altert oder zu heiß wird, zersetzt sich dieses Zeug, bildet Gase und sorgt dafür, dass der Akku dicke Backen macht.

Das Prinzip ist simpel: Beim Entladen wandern die Lithium-Ionen in der Zelle durch den Elektrolyt von der Anode (Minus) zur Kathode (Plus). Gleichzeitig fließen die Elektronen außen über das Kabel und den Motor unseres Werkzeugs und verrichten die Arbeit. Beim Laden zwingen wir die Ionen mit Gewalt (und dem Ladegerät) wieder zurück ins Graphit-Parkhaus der Anode. Eigentlich ein ewiger Kreislauf – wenn da nicht die Abnutzung wäre.

1.3. Grundbegriffe verständlich erklärt: Nennspannung, Ladeschlussspannung, Entladeschlussspannung, Kapazität (Ah/Wh), C-Rate (Belastbarkeit)

Wenn man sich in einschlägigen Foren bewegt, wird man mit Begriffen und Abkürzungen bomardiert, als wäre man in einer Geheimgesellschaft gelandet. Bringen wir also Licht ins Dunkel und klären die wichtigsten physikalischen Parameter, die man im Schlaf beherrschen muss, wenn man Zellen erfolgreich matchen und tauschen will.

Die Nennspannung (Nominal Voltage): Das ist der Wert, der meistens fett auf der Zelle draufsteht. Bei einer klassischen Lithium-Ionen-Zelle sind das meist 3,6 oder 3,7 Volt. Aber Achtung: Das ist ein rein statistischer Mittelwert! Man darf sich das nicht vorstellen wie eine stabile Steckdose. Ein Akku ist eine dynamische Angelegenheit. Die Nennspannung ist im Grunde nur die Spannung, die der Akku über den größten Teil seines Entladezyklus hält. Bei LiFePO4-Zellen liegt sie übrigens tiefer, bei ca. 3,2 Volt.
Die Ladeschlussspannung (Maximum Voltage): Das ist die absolute Obergrenze. Höher darf man die Zelle unter keinen Umständen prügeln, es sei denn, man möchte die Feuerwehr im Haus haben. Bei Standard-Li-Ion-Zellen liegt dieser Wert exakt bei 4,20 Volt (Toleranz meistens gerade mal magere 0,05 Volt!). Wenn das Ladegerät billig ist und munter weiter bis 4,35 Volt drückt, wird die Zellchemie unwiderruflich zerstört, das Lithium lagert sich metallisch ab und die Zelle wird zur tickenden Zeitbombe.
Die Entladeschlussspannung (Cut-off Voltage): Das Gegenstück beim Entladen. Irgendwann ist das Graphit-Parkhaus leer und die verbliebenen Ionen klammern sich verzweifelt fest. Wenn man die Zelle unter diesen Punkt leersaugt, bricht die Chemie zusammen. Bei den meisten Zellen liegt die kritische Grenze bei 2,5 Volt, manche vertragen auch nur 3,0 Volt. Fällt die Zelle tiefer (Tiefenentladung), löst sich die Kupferfolie der Anode auf und bildet beim nächsten Ladeversuch winzige Kurzschluss-Brücken (Dendriten). Wer eine tiefenentladene Zelle mit 1,0 Volt einfach wieder mit Vollgas ans Ladegerät hängt, spielt russisches Roulette mit Strom.
Die Kapazität (Ah / Wh) – Die Tankgröße: Die Kapazität in Ampere-Stunden (Ah) oder Milliampere-Stunden (mAh) sagt uns, wie viel „Sprit“ im Akku steckt. Eine 18650-Zelle mit 3000 mAh kann theoretisch eine Stunde lang 3 Ampere (3000 mA) liefern, oder drei Stunden lang 1 Ampere. Weil die Ampere-Stunde aber die Spannung ignoriert, schummeln die Hersteller hier gerne. Viel ehrlicher ist die Wattstunde (Wh): $Spannung (V) \times Kapazität (Ah) = Energieinhalt (Wh)$ Ein E-Bike-Akku mit 36 V und 10 Ah hat 360 Wh. Damit kann man theoretisch eine Stunde lang einen 360-Watt-Motor befeuern – oder sich gemütlich den Berg hochschieben lassen.
Die C-Rate – Der sportliche Sprintwert: Das ist der Begriff, bei dem viele aussteigen, obwohl er extrem wichtig für uns Werkzeug-Bastler ist. Die C-Rate beschreibt die Belastbarkeit der Zelle relativ zu ihrer Kapazität. $1\,\text{C}$ bedeutet: Die Zelle wird mit genau dem Strom entladen, der ihrer Kapazität entspricht. Bei einer 3 Ah Zelle ist $1\,\text{C}$ also ein Strom von 3 Ampere. Warum ist das wichtig? Eine billige Zelle aus einer Powerbank hat vielleicht stolze 3500 mAh Kapazität, aber eine C-Rate von mageren $0{,}5\,\text{C}$ (kann also maximal 1,75 Ampere liefern). Wenn du die in einen Akku-Schlagschrauber einbaust, der beim Anlaufen kurzzeitig 30 Ampere sehen will, bricht die Spannung der Zelle sofort panisch zusammen, sie kocht auf und geht ein. Für Werkzeuge brauchen wir Hochstromzellen (wie die Sony/Murata VTC5A oder Samsung 25R), die locker $10\,\text{C}$ bis $15\,\text{C}$ (also 25 bis 35 Ampere Dauerstrom) wegstecken, selbst wenn sie nominal etwas weniger Kapazität haben.

2. Der Stammbaum der Akkumulatoren: Typen und Eigenschaften

Wenn man ein Akku-Gehäuse knackt, weiß man nie so recht, welche Epoche der Industriegeschichte einen gleich anspringt. Die Welt der Elektrochemie ist nämlich kein steriler, moderner Hochleistungskatalog, sondern eher eine Art evolutionärer Stammbaum. Da gibt es die urzeitlichen Dinosaurier, die zwar plump sind, aber einen nuklearen Winter überleben würden; es gibt die giftigen Biester aus den Neunzigern und die kapriziösen High-Tech-Diven von heute. Wer Akkupacks reparieren will, muss die Eigenheiten dieser Verwandtschaft genau kennen – sonst erlebt man beim Laden eine Überraschung, die im schlimmsten Fall die Werkbank thermisch umgestaltet.

2.1. Klassische Systeme: Blei-Säure (Starterbatterien), NiCd (Altsysteme) und NiMH (Standard-Akkus)

Fangen wir mit den Archäopteryx unter den Stromspeichern an. Diese Systeme haben uns jahrzehntelang treu begleitet, riechen manchmal dezent nach faulen Eiern und verzeihen handwerkliche Fehler deutlich charmanter als alles, was mit „Lithium“ anfängt.

Blei-Säure (Der mürrische Gewichtheber): Jeder, der schon mal im Winter bei $-10^\circ\text{C}$ fluchend vor einer gestorbenen Autobatterie stand, hatte intensiven Kontakt mit dem klassischen Blei-Akkumulator. Das Prinzip ist so alt wie das Telegrafenamt und denkbar rustikal: Bleioxid an der Kathode, reines Blei an der Anode und dazwischen verdünnte Schwefelsäure. Diese Dinger sind verdammt schwer, haben die Energiedichte eines nassen Holzscheits und hassen nichts mehr als die Tiefenentladung. Lässt man sie leer stehen, sulfatieren sie – die Blei-Sulfat-Kristalle backen zu unlöslichen Krusten zusammen, und der Akku verabschiedet sich dauerhaft in den Vorruhestand. Aber sie haben einen unschlagbaren Vorteil: Sie können für ein paar Sekunden bestialisch hohe Ströme liefern, um einen eisgekühlten Dieselmotor anzuschmeißen. Und das Beste: Man kann sie mit einem primitiven Trafo-Ladegerät ohne Mikroprozessor malträtieren, ohne dass sie sofort beleidigt explodieren. Sie fangen im schlimmsten Fall an zu gasen (Achtung, Knallgas – rauchen in der Werkstatt einstellen!), aber sie verzeihen viel. Für den mobilen Werkzeugeinsatz sind sie aufgrund ihres Gewichts aber so nützlich wie ein Ziegelstein in der Hosentasche.
Nickel-Cadmium / NiCd (Das unzerstörbare Giftfass): Kommen wir zu den Legenden aus Opas altem 12-Volt-Makita- oder Bosch-Schrauber. NiCd-Akkus. Mechanisch und elektrisch waren diese Zellen die absoluten Panzer der Akkugeschichte. Man konnte sie tiefenentladen, jahrelang im feuchten Keller vergessen, sie mit brutalen Strömen in 15 Minuten vollpumpen und im Winter bei Frost benutzen – sie haben einfach funktioniert. Wenn so ein Pack schwächelte, hat man ihn manchmal mit einem gezielten Stromstoß aus einem dicken Kondensator „freigeschossen“ (bitte heute nicht mehr nachmachen!) und er lief wieder. Der Haken? Cadmium ist ein hochgradig giftiges Schwermetalt. Wenn man diese Zellen unbedacht lagert oder falsch entsorgt, tut man der Umwelt einen verdammt schlechten Gefallen. Deswegen sind sie (bis auf wenige Ausnahmen in der Medizintechnik oder Luftfahrt) im Consumer-Bereich seit Jahren völlig zurecht verboten. Zudem litten sie unter einem psychologischen Phänomen, das wir alle hassen: dem echten Memory-Effekt. Wer den Schrauber immer nur halb leer gearbeitet und dann wieder ans Ladegerät gehängt hat, dem merkte sich die Zelle diesen unvollständigen Zyklus. Die Kristalle auf den Elektroden wuchsen, die Spannung brach bei genau diesem Entladepunkt vorzeitig ein, und der Akku war scheinbar leer, obwohl chemisch noch Saft da war.
Nickel-Metallhydrid / NiMH (Der sensible Nachfolger): Als das Cadmium-Verbot kam, warfen die Hersteller die NiMH-Zelle auf den Markt – bekannt als die klassischen AA- oder AAA-Mignon-Zellen für die Fernbedienung oder eben in späteren Generationen von Werkzeugakkus. Hier wurde das giftige Cadmium durch eine wasserstoffspeichernde Legierung ersetzt. Das war gut für das ökologische Gewissen, aber ein Rückschritt für den harten Werkstatteinsatz. NiMH-Zellen sind kleine Sensibelchen. Sie haben zwar eine höhere Kapazität als NiCd, vertragen aber keine so extremen Ströme und reagieren allergisch auf Überladung. Während man in eine NiCd-Zelle am Ende des Ladevorgangs einfach weiter Strom reindrücken konnte (der wurde einfach in Wärme umgewandelt), quittiert eine NiMH-Zelle chronische Überhitzung mit schnellem Zelltod. Ihr größter Feind im Alltag ist jedoch die Symptomatische Selbstentladung. Man legt den vollgepackten Werkzeugkoffer für drei Monate in den Schrank, und wenn man ihn herausholt, sind die Akkus leer – einfach so, durch internes chemisches Grundrauschen. Erst mit Erfindungen wie den Eneloop-Zellen (LSD-NiMH = Low Self Discharge) bekamen die Hersteller das halbwegs in den Griff.

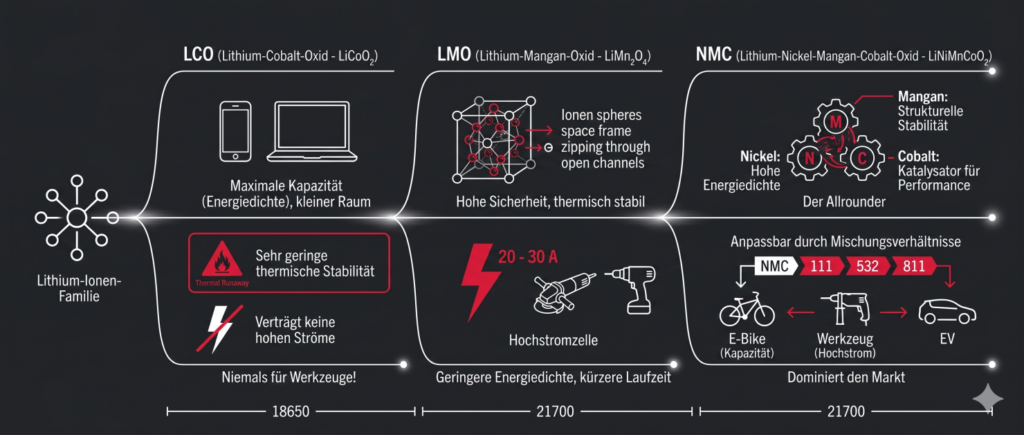

2.2. Die Moderne: Lithium-Ionen-Technologie (NMC, LCO, LMO)

Vergessen wir die alten Metalle, wechseln wir in die Gegenwart. Wer heute einen modernen Akku öffnet, findet fast ausschließlich Lithium-Ionen-Zellen, meist im zylindrischen Format (die berühmte 18650, also 18 mm Durchmesser, 65 mm Länge, oder die größere Schwester 21700). Aber „Lithium-Ionen“ ist nur der Oberbegriff. Was sich auf der Kathodenseite abspielt, unterscheidet sich drastisch. Hier treffen wir auf die drei gängigsten Mischungen:

LCO (Lithium-Cobalt-Oxid – $LiCoO_2$): Das ist der Urvater der kommerziellen Lithium-Zellen, den Sony Anfang der 90er Jahre groß gemacht hat. LCO bietet eine phänomenal hohe Energiedichte. Deshalb steckt diese Chemie in fast jedem Smartphone und Laptop. Man bekommt extrem viel Kapazität auf kleinsten Raum. Aber das Ganze hat einen Haken: Die thermische Stabilität ist gelinde gesagt unterirdisch. LCO-Zellen reagieren auf Misshandlung (Überladung, Hitze) extrem nervös. Sie neigen von allen Lithium-Zellen am schnellsten zum Thermal Runaway. Zudem vertragen sie keine hohen Ströme. Versucht man, eine LCO-Zelle aus einem alten Laptop-Akku in einen Akkuschrauber zu pflanzen, wird sie binnen Sekunden kochend heiß und stirbt den Heldentod. Also: Laptop-Zellen sind niemals Werkzeugzellen! Merkt euch das für die Praxis.
LMO (Lithium-Mangan-Oxid – $LiMn_2O_4$): Hier wurde das Cobalt durch Mangan ersetzt. Das verändert den Charakter der Zelle komplett. Mangan bildet eine dreidimensionale Spinell-Struktur auf atomarer Ebene. Das kann man sich wie ein extrem stabiles Stahlfachwerk vorstellen. Die Struktur kollabiert nicht so leicht, was die Zelle thermisch unheimlich sicher macht. Zudem ist der Innenwiderstand winzig: Die Ionen können blitzschnell rein und raus flitzen. Das Ergebnis ist eine echte Hochstromzelle, die klaglos 20 bis 30 Ampere liefert. Der Preis dafür ist eine geringere Energiedichte – die Laufzeit ist also kürzer als bei LCO. Reine LMO-Zellen findet man heute seltener, aber sie waren der Durchbruch für die ersten Generationen echter Lithium-Elektrowerkzeuge.
NMC (Lithium-Nickel-Mangan-Cobalt-Oxid – $LiNiMnCoO_2$): Die absolute Königsklasse der Moderne und der Allrounder, mit dem wir es beim Zellentausch zu 90 % zu tun bekommen werden. NMC ist das chemische Äquivalent zu einer perfekten WG: Nickel sorgt für eine hohe Energiedichte (Laufzeit), Mangan bringt die strukturelle Stabilität und Sicherheit, und Cobalt dient als Katalysator für die Performance. Durch das Mischungsverhältnis (bekannt sind Typen wie NMC 111, 532 oder das hochmoderne, nickelreiche 811) können die Hersteller die Zellen exakt züchten. Brauchen wir eine Zelle für ein E-Bike? Dann trimmen wir das NMC-Verhältnis auf hohe Kapazität und mäßigen Strom. Brauchen wir Kraft für einen Akku-Flex oder Bohrhammer? Dann opfern wir etwas Kapazität und züchten eine Hochstrom-NMC-Zelle (wie die legendäre Samsung 25R oder Sony/Murata VTC5A / VTC6). NMC dominiert den Markt vom Akkuschrauber über das E-Bike bis hin zum Tesla.

2.3. Die robusten Spezialisten: Lithium-Eisenphosphat (LiFePO4)

Wenn NMC der hochgezüchtete Sportwagen unter den Akkus ist, dann ist LiFePO4 (kurz: LFP) der unzerstörbare Unimog. Hier besteht die Kathode aus Eisenphosphat. Und diese chemische Verbindung hat eine Besonderheit: Die Sauerstoffatome sind extrem fest an das Eisen und den Phosphor gebunden (kovalente Bindung).

Was bedeutet das für uns in der Praxis? Man kann diese Zelle mechanisch beschädigen, überladen oder mutwillig kurzschließen – sie brennt fast nie. Es gibt bei LiFePO4 im Grunde keinen thermischen Kollaps mit meterhohen Stichflammen. Wenn da etwas schiefgeht, raucht die Zelle maximal mürrisch aus.

Zudem ist die Langlebigkeit absolut irre: Während eine NMC-Zelle nach 500 bis 1000 Zyklen spürbar müde wird, zieht eine gute LiFePO4-Zelle klaglos 3000 bis 5000 Zyklen durch. Wenn man also einen Hausspeicher, ein Camping-Bordnetz oder ein Solarpaket baut, führt an LFP kein Weg vorbei.

Warum bauen wir sie dann nicht in den Akkuschrauber? Zwei Gründe:

Die Nennspannung liegt niedriger (3,2 Volt statt 3,6/3,7 Volt). Man braucht also mehr Zellen in Reihe, um auf die gleiche Spannung zu kommen.
Die Energiedichte ist deutlich schlechter als bei NMC. Ein Akku-Pack aus LiFePO4 für eine Handkreissäge wäre doppelt so schwer und klobig. Man erkauft sich die absolute Sicherheit und Lebensdauer also mit zusätzlichem Gewicht.

2.4. Direkter Vergleich: Energiedichte, Lebensdauer (Zyklen), Memory-Effekt, Temperaturverhalten und Wirtschaftlichkeit

Damit wir beim Vortrag ein schönes, scannbares Handout für die Zuhörer haben, fassen wir das evolutionäre Chaos dieses Stammbaums in einer übersichtlichen Tabelle zusammen. Hier sieht man auf einen Blick, warum Lithium heute alles dominiert, aber auch, wo die Fallstricke liegen:

Akku-Typ	Nennspannung (V)	Energiedichte (Wh/kg)	Lebensdauer (Zyklen bis 80% Restkapazität)	Memory-Effekt?	Optimales Temperaturfenster	Wirtschaftlichkeit (Anschaffung vs. Lebensdauer)
Blei-Säure	$2{,}0\,\text{V}$	$30 – 50$	$300 – 500$ (bei flacher Entladung)	Nein (aber Sulfatierung bei Leerstand)	$-15^\circ\text{C}$ bis $+50^\circ\text{C}$	Billig im Einkauf, teuer bei häufigem Wechsel
NiCd	$1{,}2\,\text{V}$	$40 – 60$	$1000 – 1500$	Ja, extrem ausgeprägt	$-20^\circ\text{C}$ bis $+60^\circ\text{C}$	Obsolet / Verboten (aber unzerstörbar)
NiMH	$1{,}2\,\text{V}$	$60 – 120$	$500 – 1000$	Minimal (Lazy-Battery-Effekt)	$0^\circ\text{C}$ bis $+40^\circ\text{C}$	Günstig, aber hohe Selbstentladung
Li-Ion (NMC)	$3{,}6 – 3{,}7\,\text{V}$	$150 – 250$	$500 – 1000$	Nein, absolut unkritisch	$+10^\circ\text{C}$ bis $+40^\circ\text{C}$ (Frost beim Laden verboten!)	Moderat, bester Kompromiss für mobile Geräte
LiFePO4	$3{,}2\,\text{V}$	$90 – 140$	$3000 – 5000+$	Nein	$0^\circ\text{C}$ bis $+45^\circ\text{C}$ (Extrem frostempfindlich beim Laden)	Höherer Erstanschaffungspreis, unschlagbar günstig pro Zyklus

Wichtiges Detail für den Hinterkopf (Temperaturverhalten):

Schaut euch das Temperaturverhalten bei den Lithium-Zellen genau an. Entladen kann man sie meistens auch noch bei Minusgraden (wenn auch mit spürbarem Leistungseinbruch, weil der Elektrolyt zähflüssig wird wie Honig). Aber Laden bei Temperaturen unter $0^\circ\text{C}$ ist für NMC und LiFePO4 ein absolutes Todesurteil! Dabei kommt es zum sogenannten Lithium-Plating: Die Ionen schaffen es nicht schnell genug in das Graphit-Parkhaus und lagern sich stattdessen als metallisches Lithium auf der Oberfläche der Anode ab. Das bildet messerscharfe Nadeln (Dendriten), die den Separator durchstoßen. Wer seinen E-Bike- oder Werkzeugakku im eiskalten Wintergarten auflädt, züchtet sich einen wunderbaren internen Kurzschluss heran.

3. Sicherheit und Gefahren im Umgang mit Lithium-Akkus

So, Freunde des gepflegten Bastelns, jetzt müssen wir die Werkstatt-Romantik kurz beiseitelegen und uns der dunklen Seite der Macht widmen. Wenn man eine alte Nickel-Cadmium-Zelle falsch behandelt hat, passierte meistens: nichts. Sie wurde müde, vielleicht siffte sie etwas herum. Wenn man eine moderne Lithium-Ionen-Zelle falsch behandelt, hat man unter Umständen ein pyroreaktives Event auf der Werkbank, das selbst die örtliche Feuerwehr noch tagelang im Gedächtnis behält. Wer Akkupacks zerlegt und neu aufbaut, agiert nicht als harmloser Bastler, sondern als privater Entschärfer eines extrem dicht gepackten chemischen Energiespeichers. Also, Brille auf, Hirn an und aufgepasst.

3.1. Warum Lithium-Zellen besondere Aufmerksamkeit erfordern (hohe Energiedichte)

Warum sind diese kleinen, unschuldig aussehenden Zylinder eigentlich so giftig? Das Zauberwort heißt spezifische Energiedichte. Eine moderne 18650-Zelle presst bis zu 250 Wattstunden pro Kilogramm ($Wh/kg$) in ihr winziges Gehäuse. Zum Vergleich: Das ist energetisch gesehen kein harmloser Haushaltsgegenstand mehr, das kratzt rein rechnerisch an den Regionen von leichtem Sprengstoff, nur dass die Energie im Normalfall kontrolliert abgegeben wird.

In so einer Zelle lagern gigantische Mengen chemischen Potenzials auf engstem Raum, getrennt von einer Folie, die dünner ist als ein menschliches Haar. Das Problem ist das hochentzündliche organische Lösungsmittel im Elektrolyten. Während ein Bleiakku mit Wasser und Schwefelsäure im Grunde auf einer Löschmittelsubstanz basiert, bringt der Lithium-Akku seinen eigenen Brandbeschleuniger gleich ab Werk mit. Man hantiert hier also mit einer hocheffizienten, elektrochemischen Minitoredo-Batterie. Wer davor keinen Respekt hat, verliert ihn spätestens beim ersten unbeabsichtigten Funkenflug.

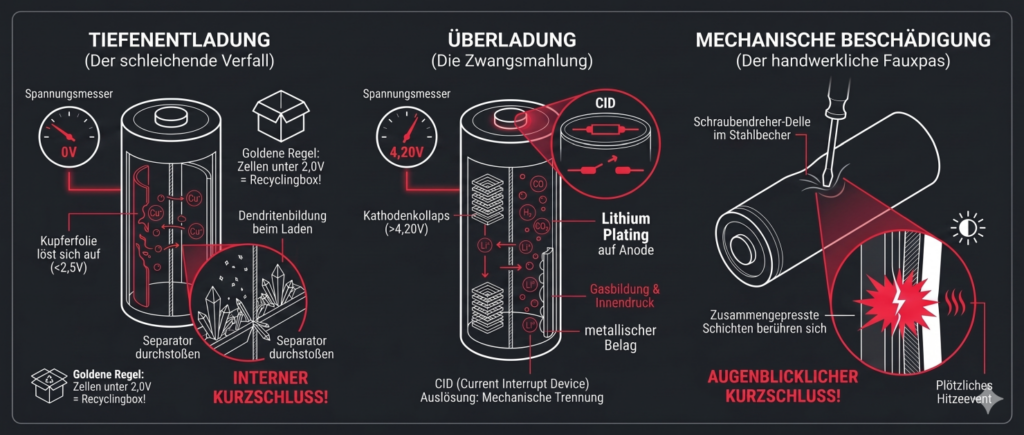

3.2. Chemische und physikalische Risiken: Tiefenentladung, Überladung, mechanische Beschädigung

Lithium-Zellen sind wie sensible Diven – sie hassen Extreme. Schauen wir uns die drei klassischen Wege an, wie man eine Zelle fachgerecht hinrichtet oder in den Angriffsmodus versetzt:

Die Tiefenentladung (Der schleichende Verfall): Sinkt die Spannung einer Zelle unter die kritische Marke von ca. $2{,}5\,\text{V}$ (oder gar gegen $0\,\text{V}$), schaltet die Chemie intern auf Selbstzerstörung. Da keine stabilisierende Spannung mehr anliegt, beginnt sich die Kupferfolie der Anode schlichtweg im Elektrolyten aufzulösen. Die Kupfer-Ionen schwimmen nun frei herum. Hängt man so eine tiefenentladene Leiche unbemerkt wieder an ein normales Ladegerät, passiert das Drama: Beim Laden lagert sich das Kupfer wieder ab – aber nicht als glatte Folie, sondern es bildet winzige, nadelscharfe metallische Kristalle, sogenannte Dendriten. Diese spießen sich wie Mikroseziernadeln durch den Separator. Das tückische daran: Das passiert oft unbemerkt. Der Akku lädt scheinbar normal, aber die Nadel sitzt, und irgendwann Wochen später kommt es beim Nutzen zum internen Kurzschluss. Goldene Regel: Zellen, die über längere Zeit unter $2{,}0\,\text{V}$ lagen, wandern ohne Umwege in die Recyclingbox. Keine Experimente!
Die Überladung (Die Zwangsmahlung): Drückt ein defektes Ladegerät stur weiter Strom in die Zelle, obwohl die Ladeschlussspannung von $4{,}20\,\text{V}$ erreicht ist, kollabiert die Kathodenstruktur. Das Lithium wird regelrecht gezwungen, sich als metallischer Belag auf der Anode abzusetzen (Lithium Plating), anstatt sich sauber in die Graphitgitter einzulagern. Gleichzeitig beginnt der Elektrolyt durch die extreme Überspannung zu oxidieren und sich in Gase (unter anderem Kohlenmonoxid, Wasserstoff und CO2) zu zersetzen. Der Innendruck steigt rapide. Spätestens jetzt zeigt sich, ob die Sollbruchstelle im Pluspol (das CID – Current Interrupt Device) rechtzeitig auslöst und die Zelle mechanisch trennt, oder ob die Zelle beschließt, sich akustisch und thermisch zu entfalten.
Die mechanische Beschädigung (Der handwerkliche Fauxpas): Beim Demontieren eines alten Akkupacks hebelt man mit dem Schraubendreher an den Nickelstreifen herum, rutscht ab und drückt eine fette Delle in den dünnen Stahlbecher der Zelle. Was passiert im Inneren? Die hauchdünnen Schichten von Anode, Separator und Kathode werden zusammengepresst. Berühren sie sich direkt, fließt augenblicklich der gesamte Kurzschlussstrom der Zelle durch diesen winzigen Punkt. Das ist der Moment, in dem die Werkstatt schlagartig sehr hell und sehr ungemütlich wird.

3.3. Der Ernstfall: Thermal Runaway (Thermisches Durchgehen) – Entstehung und Verlauf

Wenn man alle Warnsignale ignoriert hat, betritt der Endgegner die Bühne: Der Thermal Runaway. Das ist eine chemische Kettenreaktion, die man nicht mehr stoppen kann, wenn sie erst einmal die kritische Starttemperatur überschritten hat.

Der Ablauf ist ein technologisches Horrorszenario in vier Akten:

Akt 1: Die Einleitung (ab ca. $70^\circ\text{C}$ bis $90^\circ\text{C}$): Die schützende Passivierungsschicht auf der Anode (die SEI-Schicht – Solid Electrolyte Interphase) beginnt sich thermisch zu zersetzen. Die Anode reagiert direkt mit dem Elektrolyten, was zusätzliche Wärme freisetzt.
Akt 2: Das Schmelzen (ab ca. $130^\circ\text{C}$): Der Separator aus Polyethylen oder Polypropylen kapituliert und schmilzt schlichtweg weg. Aus dem kleinen, lokalen Kurzschluss wird schlagartig ein großflächiger, totaler Kurzschluss. Die Temperatur schießt explosionsartig nach oben.
Akt 3: Die Sauerstoff-Party (ab ca. $160^\circ\text{C}$ bis $200^\circ\text{C}$): Jetzt wird es richtig fies. Das Kathodenmaterial (z. B. NMC) bricht chemisch zusammen und setzt elementaren Sauerstoff frei. Und was passiert, wenn man brennbare organische Gase, extreme Hitze und reinen Sauerstoff auf engstem Raum einsperrt? Genau, ein Inferno. Der Akku brennt nun autark – er braucht keinen Luftsauerstoff von außen mehr. Deshalb kann man einen brennenden Lithium-Akku auch nicht durch Ersticken (wie mit einer Löschdecke) löschen.
Akt 4: Der Ausbruch: Das Gehäuse reißt auf. Es kommt zum Ausstoßen von brennenden Gasen, flüssigem Elektrolyt und einer weithin sichtbaren Stichflamme. Die Temperaturen erreichen locker $800^\circ\text{C}$ bis $1000^\circ\text{C}$. Sitzen jetzt andere Zellen direkt daneben, stecken sie sich im Sekundentakt gegenseitig an. Domino-Effekt in Perfektion.

3.4. Sicherheitsausrüstung in der Werkstatt: Brandschutzunterlagen, Löschmittel (Akkuboxen, Löschgranulat), PSA (Schutzbrille, Handschuhe)

Wer nach dieser Beschreibung immer noch im Schlabberpulli auf der nackten Holzwerkbank mit dem Cuttermesser Akkus strippt, dem ist nicht zu helfen. Für ein sicheres Arbeiten beim Zellentausch ist eine solide Sicherheitsausrüstung Pflicht:

Persönliche Schutzausrüstung (PSA):
Schutzbrille: Absolutes Gesetz. Wenn beim Trennen der Nickelstreifen ein Funke fliegt oder ein winziger Tropfen heißer Elektrolyt spritzt, will man das nicht im Auge haben.
Handschuhe: Dünne, schnittfeste Mechanikerhandschuhe (idealerweise ESD-sicher) schützen nicht nur vor scharfen Nickelkanten, sondern bieten auch einen minimalen Schutz vor Verblitzungen bei einem versehentlichen Kurzschluss.
Die Arbeitsumgebung: Gepustet und geschweißt wird niemals direkt auf der Multiplexplatte oder dem Altpapierstapel. Eine feuerfeste Unterlage (z. B. eine dicke Fliese, eine Schweißmatte oder eine Blechplatte) ist die Mindestanforderung.
Löschmittel und Aufbewahrung:
Wasser? Ja, aber nur in rauen Mengen zur Kühlung! Ein kleiner Becher bringt nichts. Wenn, dann muss der Pack komplett in einem Eimer Wasser versenkt werden (Achtung: Dabei entsteht brennbarer Wasserstoff und ätzende Flusssäure durch die Zersetzung des Leitsalzes $LiPF_6$ – also nur im Freien!).
PyroBubbles / PyroGel oder Trockenlöschgranulat (z. B. Extover): Das ist das einzig wahre Zeug für die Werkstatt. Das Granulat schüttet man über den brennenden Akku. Es schmilzt unter der Hitze, bildet eine gasdichte Glasurschicht um den Havaristen, erstickt die Flammen und nimmt extrem viel Wärme auf.
Lagerboxen: Zum Laden und Ruhenlassen von ungeprüften Packs nutzt man feuerfeste Dokumentenboxen, alte Munitionskisten (Achtung: Vorher die Gummidichtung entfernen, damit die Kiste bei Druckaufbau nicht zur Splitterbombe wird!) oder spezielle Akku-Sicherheitstaschen (LiPo-Bags).

3.5. Gesetzliche Vorgaben: Lagerung, Transport von Gefahrgut und fachgerechte Entsorgung

Wer glaubt, er könne seine aussortierten, schwächelnden 18650-Zellen einfach im gelben Sack oder der Hausmülltonne entsorgen, riskiert nicht nur deftige Bußgelder, sondern zündet mit hoher Wahrscheinlichkeit das nächste Müllauto an.

Die Entsorgung: Defekte Zellen gehören in die offiziellen Rücknahmesysteme (z. B. GRS Batterien) – man findet die Sammelboxen in jedem Baumarkt oder Supermarkt. Vor dem Einwurf gilt jedoch: Die Pole müssen zwingend isoliert werden! Ein Streifen Tesafilm oder Kapton-Band über den Pluspol verhindert, dass die Zellen in der Box lose aneinandergeraten und einen Massenkurzschluss auslösen.
Lagerung und Transport: Sobald Lithium-Akkus beschädigt oder modifiziert sind, gelten sie transportrechtlich als Gefahrgut nach ADR (Klasse 9). Ein kritischer Akkupack (z. B. mit tiefenentladenen Zellen oder aufgeblähtem Gehäuse) darf offiziell gar nicht mehr so einfach im Auto transportiert werden. Für uns Bastler bedeutet das im Alltag: Ungeprüfte oder defekte Akkus werden zu Hause kühl, trocken und vor allem separat von brennbaren Materialien gelagert. Die Werkstatt im Keller neben den alten Lackdosen ist statistisch gesehen der denkbar schlechteste Ort dafür. Ein feuerfester Ort in der Garage oder im Schuppen ist Gold wert.

4. Das Gehirn des Akkupacks: Das Batteriemanagementsystem (BMS)

Nachdem wir uns im ersten Teil durch die explosive Welt der Zellchemie gewühlt und gelernt haben, dass Lithium-Ionen-Zellen im Grunde kleine, hocheffiziente Diven sind, kommen wir nun zum eigentlichen Chef im Ring: dem Batteriemanagementsystem, kurz BMS.

Wenn die einzelnen Zellen das rohe, ungezähmte Fußvolk im Akkupack sind, dann ist das BMS der chronisch überarbeitete Mikromanager mit Kontrollwahn. Ohne dieses kleine Stück Platine voller winziger Feldeffekttransistoren (MOSFETs) und ICs würde uns ein moderner Lithium-Pack beim ersten harten Werkzeugeinsatz um die Ohren fliegen oder nach drei Ladezyklen sang- und klanglos den Geist aufgeben. Schauen wir uns also an, warum dieser digitale Aufpasser Fluch und Segen zugleich ist.

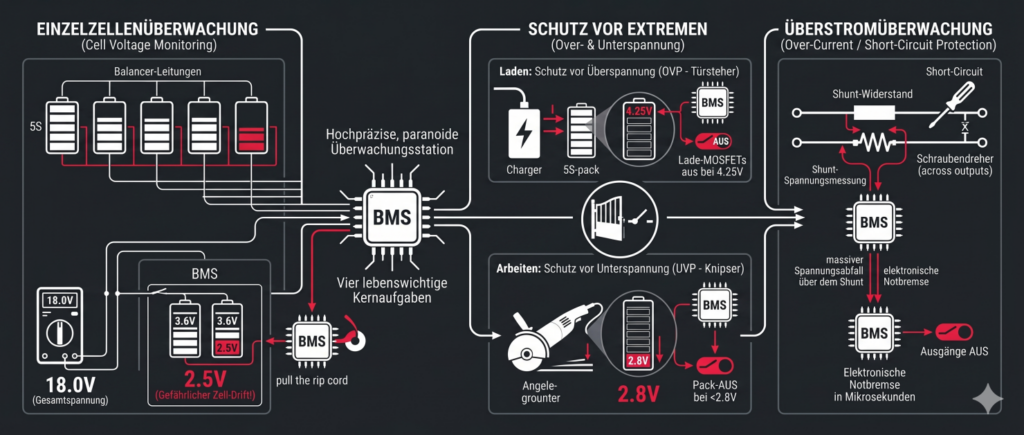

4.1. Aufgaben eines BMS: Einzelzellenüberwachung, Schutz vor Über-/Unterspannung, Überstromüberwachung

Man darf sich ein BMS nicht wie ein gemütliches Steckernetzteil vorstellen, das einfach nur guckt, ob am Ende „irgendwie Saft rauskommt“. Ein gutes BMS ist eine hochpräzise, paranoide Überwachungsstation, die im Millisekundentakt vier lebenswichtige Kernaufgaben erledigt:

Die Einzelzellenüberwachung (Cell Voltage Monitoring): Das ist die absolute Königsdisziplin. Ein Akkupack – nehmen wir einen klassischen 18-Volt-Werkzeugakku – besteht aus fünf in Reihe geschalteten Zellbänken (ein sogenanntes 5S-System). Dem BMS ist die Gesamtspannung von z. B. 18,5 Volt völlig egal. Es schaut über feine Balancer-Leitungen jede einzelne Bank separat an. Warum? Weil Zellen altern. Wenn Bank 1 bis 4 glücklich bei $3{,}8\,\text{V}$ stehen, Bank 5 aber durch einen Defekt auf $2{,}8\,\text{V}$ abgesackt ist, sieht ein stumpfes Multimeter am Hauptausgang immer noch beruhigende $18{,}0\,\text{V}$. Der Akkuschrauber würde anlaufen, Bank 5 gnadenlos in die Tiefenentladung reißen und zerstören. Das BMS merkt das und zieht sofort die Reißleine.
Schutz vor Überspannung (Over-Voltage Protection – OVP): Beim Laden ist das BMS der Türsteher. Sobald auch nur eine einzige Zellbank die magische Obergrenze von meist $4{,}25\,\text{V}$ erreicht, schaltet das BMS die Lade-MOSFETs ab und blockiert den Stromeingang. Selbst wenn das Ladegerät dumm weiterpushen will: Das BMS sagt „Nein“. Ohne diesen Schutz würde die vollste Zelle überladen werden, während die restlichen noch hungrig sind.
Schutz vor Unterspannung (Under-Voltage Protection – UVP): Das Gegenstück beim Arbeiten. Wenn du die Akku-Flex durch eine dicke Stahlplatte prügelst, sinkt die Spannung. Erreicht eine Zellbank das kritische Limit (je nach Programmierung zwischen $2{,}5\,\text{V}$ und $3{,}0\,\text{V}$), knipst das BMS den Pack aus. Das Werkzeug stirbt scheinbar mitten in der Bewegung. Ärgerlich für den Handwerker, aber lebensrettend für die Zelle.
Die Überstromüberwachung (Over-Current / Short-Circuit Protection): Hier misst das BMS über einen extrem niederohmigen Shunt-Widerstand den fließenden Strom. Rutscht dir beim Basteln der Schraubendreher aus und schließt die Ausgänge kurz, fließen theoretisch hunderte Ampere. Bevor die Zellen schmelzen, registriert das BMS den massiven Spannungsabfall über dem Shunt und schaltet die Ausgänge innerhalb von Mikrosekunden ab. Das ist elektronische Notbremse in Perfektion.

4.2. Das Prinzip des Balancierens (Passive vs. Aktive Balancierung)

Jetzt kommen wir zum größten logistischen Problem innerhalb eines Akkupacks: der Zelldrift. Man muss sich die Zellen in einer Serienschaltung wie ein Team beim Tauziehen vorstellen. Der Pack ist immer nur so stark wie die schwächste Zelle. Hat eine Zelle durch Alterung etwas mehr Selbstentladung oder einen höheren Innenwiderstand, läuft sie aus dem Ruder. Beim Laden wird sie schneller voll, beim Entladen schneller leer. Um dieses Chaos zu verhindern, muss das BMS „balancieren“.

Hier gibt es zwei völlig unterschiedliche Philosophien:

4.2.1. Passives Balancieren (Der kontrollierte Aderlass)

Das ist die Methode, die uns in 95 % aller Werkzeug-, E-Bike- und Standard-Akkus begegnet. Warum? Weil sie spottbillig umzusetzen ist. Das Prinzip ist so simpel wie brutal: Erreicht beim Laden eine Zellbank als erste die Ziellinie von z. B. $4{,}20\,\text{V}$, die anderen hängen aber noch bei $4{,}10\,\text{V}$ fest, schaltet das BMS einen kleinen Widerstand parallel zu dieser vollen Zelle.

Das bedeutet: Der überschüssige Ladestrom wird an dieser Zelle vorbei geleitet und schlichtweg in Wärme verbraten. Die volle Zelle wird quasi künstlich „gebremst“ (entladen), damit die lahmen Enten im Pack Zeit haben, aufzuholen.

Der Haken an der Sache: Es ist energetische Verschwendung, die Platine wird heiß und die Balancierströme sind winzig (oft nur 30 bis 80 mA). Wenn dein Pack also massiv debalanciert ist, bräuchte ein passives BMS Wochen, um das wieder hinzubiegen.

4.2.2. Aktives Balancieren (Der sozialistische Ladungsausgleich)

Das ist die High-Tech-Variante, die man eher bei großen Heimspeichern, Elektroautos oder teuren DIY-Packs findet. Hier wird keine Energie vernichtet. Stattdessen schaufelt die Elektronik mithilfe von kleinen Kondensatoren oder Induktivitäten (Spulen) die Energie von den vollen Zellen aktiv in die leeren Zellen um.

Steht also eine Bank bei $4{,}2\,\text{V}$ und eine andere bei $3{,}9\,\text{V}$, nimmt der aktive Balancer die Spitze der vollen Zelle und pumpt sie mit hohem Wirkungsgrad in die leere Zelle. Das funktioniert auch während des Entladens oder im Stillstand. Die Ströme sind oft deutlich höher (1 bis 5 Ampere).

Nachteil: Die Schaltung ist komplex, teuer und braucht deutlich mehr Platz auf der Platine.

4.3. Typische Fehlersymptome: Wenn das BMS den gesamten Pack abschaltet

Jeder, der Akkus repariert, kennt diesen Moment der Frustration: Du misst am Gehäusestecker des Packs und das Multimeter zeigt exakt 0,00 Volt. Tot. Klinisch tot. Manchmal lässt sich der Akku nicht mal mehr laden. Doch bevor man den Pack wütend in die Tonne kloppt, sollte man tief durchatmen. In den meisten Fällen sind die Zellen gar nicht explodiert – das BMS ist einfach nur im „Lockdown“-Modus.

Hier sind die klassischen Szenarien, warum das Gehirn dichtmacht und wie wir sie bei der Diagnose entlarven:

Der klassische Asymmetrie-Streik (Spannungsdrift): Der Akku war unter Last, eine Zellbank ist aufgrund schlechter Kapazität unter die UVP-Grenze von z. B. $2{,}5\,\text{V}$ gerauscht. Das BMS schaltet ab. Am Ausgang liegt Null Volt an. Steckt man den Pack nun ans Originalladegerät, verweigert dieses den Dienst und blinkt rot, weil es über die Datenkontakte vom BMS signalisiert bekommt: „Gefahr im Verzug, ich schalte nicht mehr ein!“ Die Bastler-Diagnose: Gehäuse öffnen, direkt an den Zellen messen. Liegen vier Bänke bei $3{,}6\,\text{V}$ und eine bei $2{,}4\,\text{V}$? Herzlichen Glückwunsch, das BMS tut genau das, wofür es bezahlt wird. Es schützt dich vor dir selbst.
Der „Geplante Opfertod“ durch Software-Lock: Besonders fies sind einige Premium-Hersteller (hallo, liebe E-Bike- und Laptop-Produzenten!). Wenn das BMS hier einmal registriert, dass eine Zelle unter ein absolut kritisches Limit geflogen ist (z. B. $1{,}5\,\text{V}$), brennt auf der Platine eine winzige elektronische Sicherung durch oder der Mikrocontroller sperrt sich dauerhaft selbst (Permanent Failure Flag). Selbst wenn du die defekte Zelle später gegen eine nagelneue austauschst: Das BMS bleibt trotzig gesperrt. Es hat Demenz auf Lebenszeit simuliert. Hier hilft dann oft nur noch der komplette Tausch der BMS-Platine gegen ein freies Nachbauteil.
Thermischer Streik: Du hast im Sommer den Rasen gemäht oder stundenlang dicke Balken gebohrt. Der Akku wird kochend heiß. Das BMS besitzt einen kleinen Heißleiter-Sensor (NTC), der direkt an den Zellen klebt. Überschreitet die Temperatur ca. $60^\circ\text{C}$ bis $65^\circ\text{C}$, schaltet das BMS ab, bis die Chemie wieder abgekühlt ist. Wer den Akku jetzt sofort panisch zerlegt, misst Mist. Abwarten und Kaffee trinken ist hier die beste Reparaturmethode.

5. Fehlersuche und Prüfung von kompletten Akkupacks

Jetzt wird es ernst in der Werkstatt. Die Theorie sitzt, die Schutzbrille liegt bereit (hoffentlich!), und vor uns auf dem Tisch liegt der Patient. Ein Akkupack, der keinen Mucks mehr von sich gibt. Bevor man jetzt aber wie ein wilder Chirurg das Gehäuse aufreißt und blind mit dem Schraubendreher Zellen aushebelt, gehen wir methodisch vor. Die Fehlersuche an einem kompletten Pack gleicht einer kriminalistischen Ermittlung: Wir sichern erst die Spuren, messen dann die Fakten und setzen das System schließlich unter kontrollierten Stress.

5.1. Die optische und sensorische Vorprüfung (Schwellungen, Rost, Geruch, Beschädigungen der Schrumpfschläuche)

Die erste Phase der Diagnose kostet uns keinen Cent und braucht kein High-Tech-Equipment – wir nutzen einfach unsere fünf Sinne. Na gut, vier Sinne, denn vom Geschmackstest einer Akkuzelle wird aus akut toxischen Gründen dringend abgeraten. Bevor der FNIRSI HRM-10 überhaupt die Werkbank berührt, wird der Patient einer gründlichen Inspektion unterzogen.

Der visuelle Befund (Schrumpfschläuche und Plastik): Man schaut sich das Gehäuse und – sobald geöffnet – die Isolierung der Zellen ganz genau an. Sind die farbigen Schrumpfschläuche der einzelnen 18650er oder 21700er Zellen noch intakt? Wenn da etwas verschmort, aufgerissen oder seltsam deformiert aussieht, hat es an dieser Stelle eine massive Hitzeentwicklung gegeben. Das ist der klassische Indikator für einen überlasteten Zellverbinder oder eine Zelle, die intern bereits Abschied feiert.
Wenn der Akku dicke Backen macht (Schwellungen): Zylindrische Zellen (Stahlbecher) schwellen seltener sichtbar an – bevor die platzen, löst meist das interne mechanische Sicherheitsventil (CID) aus. Aber bei Pouch-Zellen (den „Kissen-Akkus“ aus Tablets oder manchen flachen E-Bike-Akkus) sieht man das Phänomen sofort: Sie blähen sich auf wie eine Tüte Popcorn in der Mikrowelle. Das ist kein Schönheitsfehler, sondern das Resultat einer Elektrolytzersetzung durch Überladung oder Tiefenentladung. Wer so ein aufgeblähtes Chemie-Kissen mit spitzen Werkzeugen traktiert, sorgt für ein abruptes Ende der Werkstatt-Saison.
Rost und Feuchtigkeit (Der Wasserschaden): Sieht man an den Polen der Zellen bräunliche Krusten oder weißliche Ausblühungen? Herzlichen Glückwunsch, ein Wasserschaden. Oft reicht es schon, wenn der Akku-Rasenmäher im feuchten Gras stand oder der E-Bike-Pack im Regen geparkt wurde. Wasser dringt über die Kontakte ein, löst Elektrolyse an den Nickelstreifen aus und zerbricht die metallische Verbindung. Rostige Zellen sind unberechenbar, weil der Stahlbecher durchfressen sein kann. Da hilft kein Putzen mit der Drahtbürste – das ist ein Fall für die Tonne.
Der Geruchstest (Himbeer-Aroma des Todes): Wenn man die Werkstatt betritt und es riecht plötzlich seltsam süßlich, fast ein bisschen künstlich nach Frucht oder billigem Nagellackentferner – dann ist sofort höchste Wachsamkeit geboten. Das ist der typische Geruch von austretendem organischem Lösungsmittel aus dem Elektrolyten (meist Dimethylcarbonat oder Diethylcarbonat). Die Zelle „gascht aus“. Das bedeutet, das System ist undicht und hochgradig entzündlich. In diesem Fall: Pack schnappen, ab nach draußen ins Freie und weit weg von allem, was brennbar ist.

5.2. Messung der Gesamtspannung und Analyse von Spannungsdriften an den Balancer-Anschlüssen

Wenn die optische Prüfung ohne akute Explosionswarnung bestanden wurde, greifen wir zum Messgerät. Viele Bastler machen jetzt den Fehler, einfach nur die beiden Hauptpole des Packs (Plus und Minus am Hauptstecker) zu messen. Zeigt das Display da zum Beispiel brave $18{,}5\,\text{V}$ bei einem 5S-Werkzeugakku an, atmen sie erleichtert auf. Ein fataler Irrtum! Diese Messung sagt fast gar nichts aus.

Wir müssen tiefer graben und die Spannungsdrift analysieren. Dazu misst man entweder direkt an den Lötpads der BMS-Platine oder nutzt – falls vorhanden – den Balancer-Stecker. Wir messen jede einzelne der in Reihe geschalteten Zellbänke nacheinander durch.

Machen wir ein konkretes Rechenbeispiel aus der Praxis für einen vermeintlich gesunden 5S1P-Pack (5 Zellen in Serie):

Messung am Hauptausgang: $18{,}2\,\text{V}$ (Sieht auf den ersten Blick akzeptabel aus, da Nennspannung ca. $18\,\text{V}$).
Einzelmessung der Bänke:
Bank 1: $4{,}12\,\text{V}$ (Sehr gut)
Bank 2: $4{,}10\,\text{V}$ (Völlig okay)
Bank 3: $4{,}11\,\text{V}$ (Perfekt)
Bank 4: $2{,}65\,\text{V}$ (Alarmstufe Rot!)
Bank 5: $3{,}22\,\text{V}$ (Grenzwertig niedrig)

Hier sehen wir die Zelldrift in ihrer ganzen Pracht. Während Bank 1 bis 3 fast voll sind, ist Bank 4 komplett im Keller und steht kurz vor der Tiefenentladungs-Katastrophe. Eine Drift von mehr als $0{,}05\,\text{V}$ ($50\,\text{mV}$) zwischen den Bänken gilt bei Lithium-Ionen-Akkus bereits als ungesund. Bei unserem Beispiel haben wir eine Differenz von fetten $1{,}47\,\text{V}$.

Das passive BMS des Packs ist mit so einer massiven Imbalance völlig überfordert. Versucht man nun, diesen Pack stumpf zu laden, schaltet das BMS sofort ab, weil Bank 1 als erste die $4{,}25\,\text{V}$ erreicht. Die schwache Bank 4 wird dadurch niemals voll. Beim Arbeiten wiederum schaltet das BMS nach zwei Minuten ab, weil Bank 4 als erste unter $2{,}5\,\text{V}$ rutscht. Der Akku hat scheinbar keine Kapazität mehr. Mit dieser präzisen Einzelzellenmessung haben wir den Fehler also bereits auf ein konkretes Bauteil eingegrenzt.

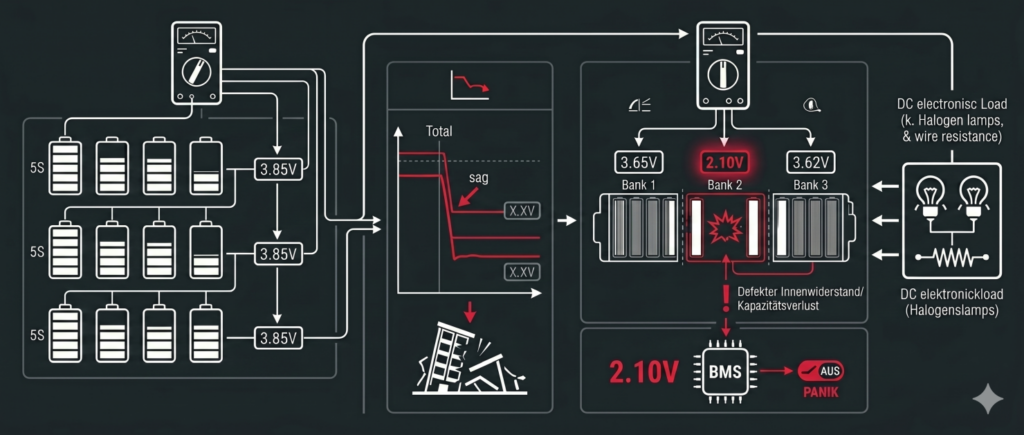

5.3. Lasttest des Packs: Einbruch der Spannung unter realen Bedingungen erkennen

Man kennt das aus der eigenen Erfahrung: Manchmal misst man die Zellen im Ruhezustand (Open Circuit Voltage – OCV) und alles sieht wunderbar symmetrisch aus. Jede Bank hat exakt $3{,}85\,\text{V}$. Keine Drift zu sehen, kein Rost, kein Gestank. Man freut sich, steckt den Akku in den Akkuschrauber, drückt ab – und der Pack stirbt sofort ab. Lässt man den Schalter los, zeigt das Messgerät wieder sofort die perfekten $3{,}85\,\text{V}$ an. Zauberei? Spuk in der Werkstatt?

Nein, schlichte Physik. Uns fehlt die Diagnosekomponente unter Stress: der Lasttest. Eine gealterte oder defekte Zelle blesst sich erst dann, wenn sie richtig Strom liefern muss. Im Leerlauf (ohne Last) schafft es die müde Chemie oft noch, die nominale Spannung aufrechtzuerhalten. Sobald aber Amperé gefordert werden, schlägt der Innenwiderstand gnadenlos zu.

Um diesen Fehler zu jagen, simulieren wir eine Last. In der Profi-Werkstatt nutzt man dafür eine elektronische DC-Last; im DIY-Bereich tut es oft auch ein dicker, niederohmiger Leistungswiderstand (z. B. ein paar parallel geschaltete Halogenlampen oder ein definierter Heizdraht), der den Akku mit ein paar Ampere belastet.

Während dieser Strom fließt, beobachtet man die Spannungsanzeige am Hauptausgang und – noch wichtiger – an den Einzelbänken:

Bricht die Gesamtspannung beim Einschalten der Last schlagartig um mehrere Volt ein (ein sogenannter Voltage Sag), haben wir einen Patienten mit akutem Altersschwäche-Syndrom vor uns. Wenn man während des Lasttests die Einzelbänke misst, sieht man den Übeltäter sofort: Bank 1 und 3 sinken vielleicht ganz normal von $3{,}85\,\text{V}$ auf $3{,}65\,\text{V}$ ab (völlig gesund unter Last). Aber Bank 2 rauscht schlagartig runter auf $2{,}10\,\text{V}$.

Damit ist der Beweis erbracht: Bank 2 hat entweder einen massiv erhöhten Innenwiderstand oder einen dramatischen Kapazitätsverlust erlitten. Das BMS sieht diesen Einbruch unter Last, kriegt völlig zurecht Panik und knipst das System aus.

6. Vorstellung der Mess- und Prüfgeräte (Schwerpunkt: FNIRSI HRM-10)

Bühne frei für die Werkzeug-Parade! Wer bis hierhin gedacht hat, man könne die filigrane Welt der Lithium-Chemie mit den Augen oder einem feuchten Daumen beurteilen, wird jetzt eines Besseren belehrt. In diesem Kapitel widmen wir uns den Geräten, die uns den Röntgenblick auf die Zellen erlauben. Und nein, wir reden hier nicht von Schätzwerkeugen aus der Fünf-Euro-Grabbelkiste, sondern von Werkzeugen, die uns verlässliche, reproduzierbare Daten liefern. Denn wer misst, misst Mist – es sei denn, man weiß genau, welches Gerät man wofür einsetzt.

6.1. Das Digitalmultimeter (DMM) – Wo die Gleichspannungsmessung an ihre Grenzen stößt

Fangen wir mit dem absoluten Klassiker an, der in wirklich jeder Werkstatt herumliegt, die sich auch nur ansatzweise mit Strom beschäftigt: das Digitalmultimeter (DMM). Wenn ein Akkupack streikt, greift man instinktiv zu den zwei Messspitzen, hält sie an die Kontakte und starrt gebannt auf die Digitalanzeige.

Versteht mich nicht falsch: Das Multimeter ist ein fantastisches Werkzeug, um die statische Gleichspannung (Open Circuit Voltage – OCV) zu prüfen oder um zu schauen, ob auf einer Platine überhaupt Durchgang herrscht. Aber beim Bewerten der echten Zellgesundheit (State of Health – SoH) stößt das gute alte Multimeter an eine metrologische Wand.

Warum? Weil uns die reine Leerlaufspannung belügt, dass sich die Balken biegen. Eine chemisch völlig degradierte, hochohmige Zelle, die eigentlich reif für den Giftschrank ist, kann nach dem Alibi-Laden tagelang perfekte $4{,}15\,\text{V}$ im Display anzeigen. Das Multimeter sagt: „Alles super, Chef!“ Aber sobald die Zelle im Akkuschrauber auch nur ein einziges Ampere liefern soll, bricht dieses Kartenhaus zusammen.

Möchte man versuchen, den Innenwiderstand mit einem normalen Multimeter über das Ohmmeter-Menü zu messen, erntet man vom Gerät nur ein müdes digitales Lächeln oder eine Fehlermeldung. Der Grund: Ein Multimeter misst Widerstände, indem es eine winzige Gleichspannung anlegt und den fließenden Strom misst. Bei einer Akkuzelle, die aber selbst eine aktive Spannungsquelle ist, grillt man mit diesem Versuch im schlimmsten Fall den Strommessbereich des Multimeters. Man braucht also ein völlig anderes Messprinzip.

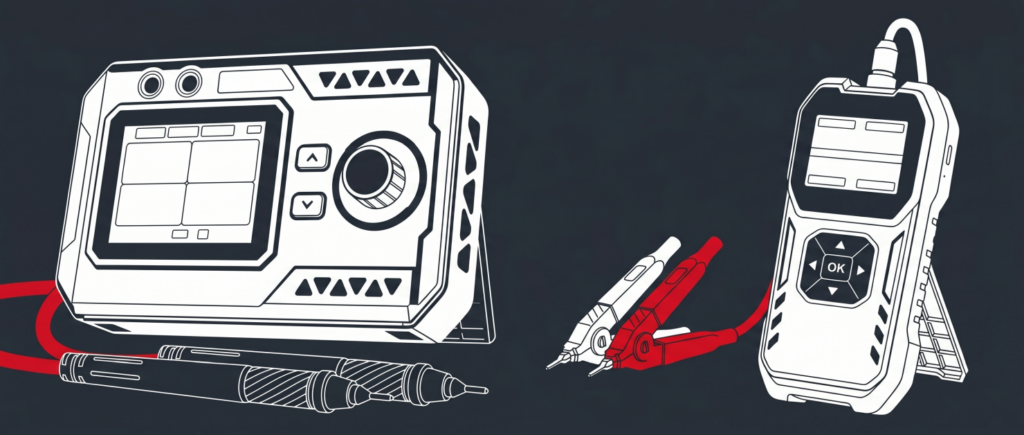

6.2. Geräte-Deepdive: FNIRSI HRM-10

Hier kommt unser neuer bester Kumpel für die Werkbank ins Spiel: der FNIRSI HRM-10. Ein dedizierter Batteriespannungs- und Innenwiderstandstester, der optisch ein bisschen aussieht wie ein klobiges Smartphone im Outdoor-Gehäuse, aber unter der Haube eine messtechnische Meisterleistung vollbringt. Während wir früher für Labor-Wechselstrom-Milliohmmeter dreistellige oder vierstellige Beträge auf den Tisch des Hauses blättern mussten, liefert dieses chinesische Wunderwerk der Technik erstaunlich präzise Daten für einen Bruchteil des Preises.

6.2.1. Funktionsprinzip: Die AC-4-Leiter-Messmethode (Kelvin-Klemmen) bei 1 kHz zur Eliminierung von Leitungswiderständen

Jetzt driften wir kurz ab in den technisch anspruchsvollen Nerd-Modus, denn das Messprinzip des HRM-10 ist genial. Das Gerät nutzt die sogenannte AC-4-Leiter-Messmethode, auch bekannt als Kelvin-Messung.

Wenn man versucht, einen winzigen Widerstand im Bereich von wenigen Milliohm ($\text{m}\Omega$) zu messen, hat man ein riesiges Problem: Die Messkabel, die Bananenstecker und der Anpressdruck der Messspitzen auf dem metallischen Akku-Pol haben selbst einen Eigenwiderstand. Dieser Übergangswiderstand ist oft um ein Vielfaches größer als der eigentliche Innenwiderstand der Zelle! Ein normales Messgerät würde also den Kabelwiderstand mitmessen und das Ergebnis komplett verfälschen.

Der HRM-10 löst das über eine galvanische Trennung durch vier separate Leitungen, die paarweise in den zwei klobigen Messspitzen (den Kelvin-Sonden) zusammenlaufen:

Das Strompfad-Paar (Source): Über zwei Leitungen schickt der HRM-10 einen definierten Wechselstrom (AC) mit einer Frequenz von exakt 1 kHz durch die Zelle.
Das Spannungspfad-Paar (Sense): Über die zwei anderen, völlig separaten Leitungen misst das Gerät den hauchdünnen Spannungsabfall, der durch diesen Wechselstrom direkt an den Kontaktpunkten der Zelle entsteht. Da durch den Spannungspfad wegen des extrem hohen Eingangswiderstands des Messgeräts fast kein Strom fließt, blesst der Leitungswiderstand der Messkabel das Ergebnis überhaupt nicht. Der HRM-10 rechnet dann intern über das Ohmsche Gesetz ($R = \frac{U}{I}$) den reinen Innenwiderstand der Zelle aus.

Warum ausgerechnet 1 kHz Wechselstrom?

Eine Akkuzelle verhält sich elektrisch nicht wie ein einfacher Drahtwiderstand. Sie ist ein komplexes elektrochemisches Netzwerk aus ohmschen Widerständen (Ableiter, Elektrolyt), kapazitiven Anteilen (Doppelschichtkapazität an den Elektroden) und induktiven Komponenten. Würde man mit Gleichstrom (DC) messen, müsste man die Zelle stark belasten und würde primär die langsame chemische Diffusion messen. Der 1-kHz-Wechselstrom schwingt so schnell, dass die kapazitiven Effekte der Elektroden quasi „kurzgeschlossen“ werden. Wir messen damit den reinen, unverfälschten Widerstand des Elektrolyten und der internen mechanischen Verbindungen (den sogenannten $R_{ac}$). Das ist der internationale Industriestandard, um Akku-Zellen im Werk trocken zu klassifizieren.

6.2.2. Menüführung, Kalibrierung, Hold-Funktion und Sortiermodus (Limit-Setting für schnelles Sortieren)

Wenn man den HRM-10 einschaltet, begrüßt einen ein knackiges Farbdisplay. Die Bedienung ist glücklicherweise kein Hexenwerk, erfordert aber ein paar Handgriffe, um die maximale Performance herauszuholen.

Die Kalibrierung (Nullabgleich): Bevor man eine Messreihe startet, sollte man den Nullabgleich machen. Dazu hält man die beiden Messspitzen direkt fest aneinander (Metall auf Metall), sodass sich die inneren, gefederten Kontakte berühren, und drückt die entsprechende Taste. Das Gerät zieht nun den minimalen Restfehler ab und das Display springt sauber auf $0{,}00\,\text{m}\Omega$. Jetzt sind wir bereit für den harten Werkstatteinsatz.
Die Hold-Funktion: Manchmal hat man beim Messen an einem engen Akkupack schlicht keine Hand frei, um gleichzeitig auf das Display zu starren. Hier hilft die Hold-Taste: Einmal gedrückt, friert das Gerät den aktuellen Spannungs- und Widerstandswert ein, sodass man ihn in aller Ruhe in seine Excel-Tabelle eintragen kann.
Der Sortiermodus (Limit-Setting – Das absolute Killerfeature): Wer schon mal eine Kiste mit 100 gebrauchten 18650-Zellen aus alten Werkzeugpacks vor sich hatte, weiß, wie öde das manuelle Selektieren ist. Jede Zelle einzeln messen, Wert ablesen, nachdenken, einsortieren… da wird man alt bei. Hier besitzt der HRM-10 ein geniales Feature: den Sortiermodus. Im Menü lassen sich Ober- und Untergrenzen für den Widerstand und die Spannung definieren (z. B. Widerstand maximal $25\,\text{m}\Omega$, Spannung minimal $3{,}6\,\text{V}$). Wenn man nun die Messspitzen an die Zelle hält, ertönt entweder ein fröhliches Piepen und im Display leuchtet ein fettes grünes „PASS“ auf, oder das Gerät meckert mit einem roten „FAIL“. So kann man die Zellen im Sekundentakt durchprüfen und wirft die schlechten Kandidaten direkt blind in die Aussortier-Kiste. Effizienz pur für den Selbermacher!

6.3. Intelligente Analyseladegeräte (z. B. SkyRC MC3000, LiitoKala) für automatisierte Kapazitätsmessungen

Der HRM-10 hat uns nun verraten, wie fit die interne Struktur der Zelle ist (Innenwiderstand). Aber uns fehlt noch ein Puzzleteil zur totalen Erleuchtung: Wie viel „Sprit“ passt eigentlich real noch in die Zelle rein? Der Innenwiderstand zeigt uns zwar, wie schnell die Zelle ihre Energie abgeben kann, aber nicht, wie lange. Hier schlägt die Stunde der intelligenten Analyseladegeräte.

Wer das Thema Zellentausch ernsthaft betreiben will, kommt an Geräten wie dem mächtigen SkyRC MC3000 (dem absoluten Endgegner unter den Ladegeräten mit App-Steuerung und PC-Schnittstelle) oder etwas bodenständigeren Modellen wie dem LiitoKala Lii-600 oder Opus BT-C3100 nicht vorbei. Ein einfaches Ladegerät lädt den Akku einfach nur stur voll, bis er $4{,}2\,\text{V}$ hat, und schaltet ab. Ein Analyseladegerät hingegen besitzt ein festes Programm namens „Capacity Test“ (oder „Refresh“).

Der Ablauf dieses automatisierten Tests läuft im Gerät in drei Phasen ab:

Phase 1: Das Gerät lädt die Zelle kontrolliert im CC/CV-Verfahren bis auf exakt $4{,}20\,\text{V}$ auf, bis der Strom gegen Null sinkt. Die Zelle ist randvoll.
Phase 2 (Die eigentliche Messung): Das Gerät schaltet um auf Entladen. Mit einem im Menü vordefinierten Strom (beim Testen von gebrauchten Zellen wählt man idealerweise $500\,\text{mA}$ oder $1000\,\text{mA}$) wird die Zelle kontrolliert bis zur Entladeschlussspannung (meist $2{,}5\,\text{V}$ oder $2{,}8\,\text{V}$) leergesaugt. Währenddessen integriert der interne Mikrocontroller den fließenden Strom über die Zeit. Am Ende dieser Phase steht der unbestechliche, reale Wert in Milliampere-Stunden (mAh) schwarz auf weiß im Display.
Phase 3: Das Gerät lädt die Zelle wieder auf eine sichere Lagerspannung auf, damit sie nicht leer herumliegt.

Warum reicht nicht ein Gerät allein?

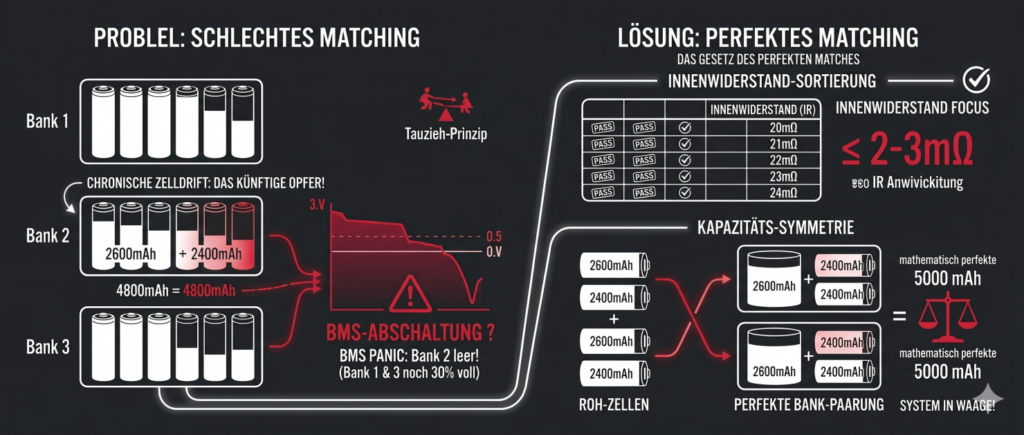

Für das perfekte Zell-Matching (also das Zusammenstellen von Zellen für einen neuen Pack) brauchen wir zwingend beide Daten. Eine Zelle kann eine hervorragende Restkapazität von 2500 mAh im Analyselader bescheinigt bekommen – wenn der HRM-10 aber einen Innenwiderstand von gruseligen $80\,\text{m}\Omega$ anzeigt, bricht diese Zelle unter realer Werkzeuglast sofort ein. Umgekehrt bringt uns eine Zelle mit knackigen $12\,\text{m}\Omega$ Innenwiderstand nichts, wenn sie nur noch 800 mAh Restkapazität hat. Erst das Zusammenspiel von HRM-10 (Kraft) und Analyselader (Ausdauer) macht uns zu Akku-Göttern.

7. Tiefendiagnose der einzelnen Zellen (Zell-Grading mit dem HRM-10)

Willkommen im inneren Kreis der Akku-Forensik! Jetzt wird nicht mehr geschätzt, jetzt wird gerichtet. Nach dem Ausbau liegen die nackten Zellen vor uns auf dem Tisch. Für den unbedarften Laien sehen sie alle gleich aus – bunt, zylindrisch, harmlos. Für uns sind sie ab jetzt beschriebene Blätter.

In diesem Kapitel mutieren wir mithilfe des FNIRSI HRM-10 zum unbestechlichen Amtsarzt der Zellchemie. Wir führen das sogenannte Zell-Grading durch. Das ist der Prozess, bei dem wir die Spreu vom Weizen trennen, die klinisch Toten aussortieren und die Elite-Zellen für unser neues Akkupack-Projekt rekrutieren. Wer hier schludert, baut sich kein Akkupack, sondern ein verpacktes Ärgernis mit kurzer Halbwertszeit.

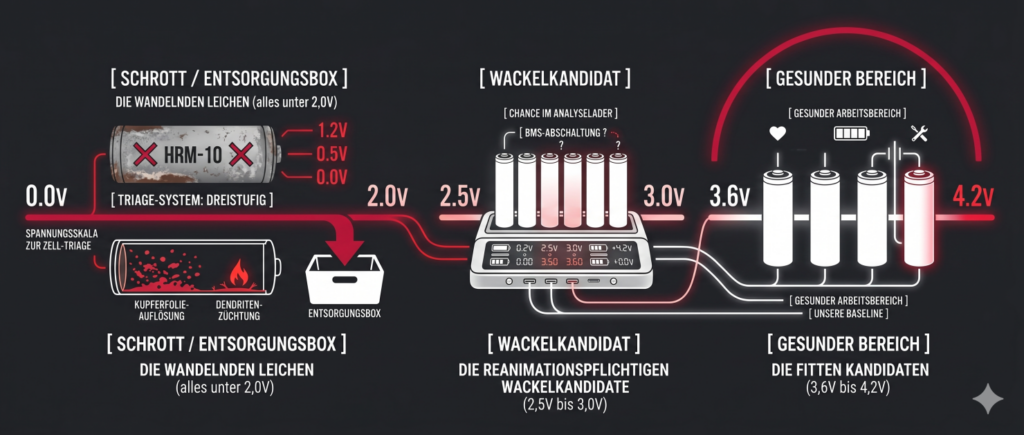

7.1. Spannung (OCV): Erkennung von defekten Zellen (unterhalb kritischer Volt-Grenzen) und Analyse der Selbstentladung nach einer Ruhephase

Der erste Test ist der elektrochemische Türsteher: Wir messen die offene Leerlaufspannung, auch bekannt als OCV (Open Circuit Voltage). Du nimmst die Kelvin-Sonden des HRM-10, drückst sie fest auf Plus- und Minuspol und wirfst einen Blick auf die Spannungsanzeige.

Hier gilt ein knallhartes, dreistufiges Triage-System:

Die fitten Kandidaten ($3{,}6\,\text{V}$ bis $4{,}2\,\text{V}$): Die Zellen sind im gesunden Arbeitsbereich. Je nachdem, wie voll sie gelagert wurden, ist das unsere Baseline.
Die reanimationspflichtigen Wackelkandidaten ($2{,}5\,\text{V}$ bis $3{,}0\,\text{V}$): Die Zellen sind leer, aber noch nicht zwingend Schrott. Hier hat das BMS vermutlich rechtzeitig abgeschaltet. Diese Kandidaten bekommen eine Chance im Analyselader.
Die wandelnden Leichen (alles unter $2{,}0\,\text{V}$): Wenn der HRM-10 dir Werte wie $1{,}2\,\text{V}$, $0{,}5\,\text{V}$ oder gar eine glatte Null anzeigt, flüstert dir die Zelle leise zu: „Lass mich gehen.“ Wie wir gelernt haben, hat sich hier intern höchstwahrscheinlich schon die Kupferfolie aufgelöst. Wer versucht, eine $0{,}8$-Volt-Zelle mit einem Labornetzteil „wachzuküssen“, züchtet sich die berüchtigten Dendriten heran. Das ist kein Recycling, das ist Pyrotechnik für Anfänger. Also: Ab in die Entsorgungsbox.

Die Königsdisziplin: Der Selbstentladungs-Test (Ruhephase)

Aber die reine Momentaufnahme der Spannung ist tückisch. Eine Zelle kann direkt nach dem Laden wunderbare $4{,}20\,\text{V}$ anzeigen. Doch in der Chemie gibt es so etwas wie „schleichendes Fieber“: die erhöhte Selbstentladung, meist verursacht durch Mikro-Kurzschlüsse im Separator.

Um diese Saboteure zu entlarven, wenden wir die 30-Tage-Methode an (Profis warten manchmal auch nur 14 Tage, aber wir haben ja Zeit und wollen es akribisch genau).

Schritt 1: Du lädst alle intakten Zellen auf exakt $4{,}20\,\text{V}$ auf.
Schritt 2: Du schreibst das Datum und den genauen Spannungswert mit einem feinen Permanentmarker auf den Schrumpfschlauch der Zelle.
Schritt 3: Du legst die Zellen für vier Wochen in eine feuerfeste Box ins Regal und ignorierst sie konsequent.
Schritt 4: Nach Ablauf der Frist zückst du wieder den HRM-10 zur großen Kontrolluntersuchung.

Eine gesunde Lithium-Ionen-Zelle verliert in diesem Monat fast nichts – vielleicht $10$ bis $20\,\text{mV}$ ($0{,}01\,\text{V}$ bis $0{,}02\,\text{V}$). Wenn eine Zelle aber plötzlich bei $4{,}05\,\text{V}$ oder noch tiefer angekommen ist, hat sie den Test krachend verloren. Sie hat eine viel zu hohe Eigenrate an chemischem Umsatz im Stillstand. Baust du so einen „Heimlich-Leersauger“ in ein neues Akkupack ein, wird diese Bank im fertigen Pack permanent die anderen Zellen debalancieren. Das BMS wird ständig weinen und der Pack altert im Zeitraffer. Weg damit!

7.2. Innenwiderstand (IR): Interpretation der HRM-10 Messwerte in Milliohm ($\text{m}\Omega$). Ab wann gilt eine Zelle (z. B. 18650 oder 21700) als gealtert oder gefährlich?

Jetzt kommen wir zum unbestechlichen Herzstück des HRM-10: dem Innenwiderstand (Internal Resistance – IR), gemessen in Milliohm ($\text{m}\Omega$). Wenn die Spannung das Gesicht der Zelle ist, dann ist der Innenwiderstand ihr Fitness-Zustand auf dem Laufband.

Warum ist dieser Wert so verdammt wichtig? Jedes Mal, wenn Strom aus der Zelle fließt, muss er die interne „elektrische Reibung“ der Zelle überwinden – verursacht durch den Elektrolyten, die Ableiterfahnen und die chemische Reaktionsgeschwindigkeit. Nach dem Ohmschen Gesetz erzeugt Strom an einem Widerstand einen Spannungsabfall ($U = I \times R$) und wandelt Energie in Wärme um ($P = I^2 \times R$).

Niedriger Widerstand: Der Strom fließt ungehindert, die Zelle bleibt kühl, die Spannung stabil.
Hoher Widerstand: Die Spannung bricht unter Last sofort ein, und die Zelle mutiert zur glorifizierten Werkstattheizung.

Die Milliohm-Tabelle: Wahrheit oder Pflicht?

Weil wir den HRM-10 im 1-kHz-Wechselstrommodus betreiben, bekommen wir den reinen Wechselstrom-Innenwiderstand ($R_{ac}$). Doch wie interpretieren wir die Zahlen im Display? Hier kommt es drastisch auf den Zelltyp an. Man darf niemals eine Energiespar-Zelle aus einer Powerbank mit einer Hochleistungs-Werkzeugzelle vergleichen!

Hier sind die unbestechlichen Grenzwerte für gebrauchte 18650-Hochstromzellen (z.B. Samsung 25R, Sony VTC5A, LG HG2), die wir in Werkzeugen erwarten:

$< 15\,\text{m}\Omega$: Absoluter Neuzustand. Herzlichen Glückwunsch, du hast den Jackpot geknackt. Diese Zelle liefert klaglos brutale Ströme und gehört in die erste Reihe.
$15$ bis $25\,\text{m}\Omega$: Guter, gesunder Gebrauchtzustand. Perfekt geeignet für den Neuaufbau von normalen Akkupacks für Schrauber, E-Bikes oder Gartengeräte.
$25$ bis $40\,\text{m}\Omega$: Die Zelle ist sichtlich gealtert. Für einen dicken Winkelschleifer oder Bohrhammer ist sie zu müde. Aber für eine LED-Taschenlampe, eine Powerbank oder ein kleines Solarprojekt im Schuppen reicht es noch dicke.
$> 50\,\text{m}\Omega$: Grenzwertig. Die Zelle wird unter Last spürbar heiß werden. Im Werkzeugakku hat sie absolut nichts mehr verloren.
$> 100\,\text{m}\Omega$: Gefahrenzone! Die interne Struktur ist stark degradiert. Hier droht bei hoher Last lokale Überhitzung bis hin zum Schmelzen des Separators. Das ist kein Energiespeicher mehr, das ist ein chemischer Brandsatz mit Ansage.

Vergleichswert für die größere 21700-Klasse: Da diese Zellen rein mechanisch mehr Masse und größere Oberflächen haben, liegt ihr Innenwiderstand im Neuzustand oft noch tiefer – gute Zellen (wie die Samsung 40T oder Molicel P42A) knacken locker die $< 10\,\text{m}\Omega$-Marke! Zeigt dir der HRM-10 bei einer 21700er Zelle mehr als $30\,\text{m}\Omega$ an, ist sie bereits reif für den Ruhestand.

7.3. Zell-Matching in der Praxis: Datenaggregation (Spannung & IR) zur Zusammenstellung harmonischer Zellstränge (Vermeidung von frühzeitiger Drift im fertigen Pack)

Jetzt führen wir alle Fäden zusammen. Du hast fleißig gemessen, sortiert und hast nun einen Haufen Zellen vor dir, die alle den „PASS“-Stempel des HRM-10 bekommen haben. Jetzt kommt der mathematische Teil, das sogenannte Zell-Matching (Zell-Paarung).

Warum machen wir das überhaupt? Warum wirft man nicht einfach blind zehn Zellen in ein Gehäuse, solange sie „irgendwie okay“ sind?

Erinnert euch an das Gesetz des Akkupacks: Eine Kette ist nur so stark wie ihr schwächstes Glied. Wenn du in einer Parallelschaltung oder einer Serienschaltung extreme Unterschiede hast, zerstörst du den Pack von innen heraus.

Stellen wir uns ein typisches 5S2P-Pack vor (5 Bänke in Serie, jede Bank besteht aus 2 parallel geschalteten Zellen).

Wenn du beim Zusammenstellen schlampst und Bank 2 versehentlich zwei Zellen mit etwas weniger Kapazität und höherem Innenwiderstand verpasst, passiert beim Arbeiten folgendes: Bank 2 wird beim Entladen viel schneller leergesaugt als die Bänke 1 und 3. Ihre Spannung stürzt ab. Das BMS sieht das, kriegt Panik wegen Unterspannung und schaltet den ganzen Pack ab, obwohl Bank 1 und 3 noch zu 30 % voll sind. Beim anschließenden Laden ist Bank 2 als erste randvoll und das BMS bricht den Ladevorgang ab, bevor die anderen Bänke voll werden. Du hast dir eine chronische Zelldrift eingebaut, die kein passiver Balancer der Welt jemals wieder geradeschweißen kann.

Das Gesetz des perfekten Matches

Um das zu verhindern, nutzen wir unsere gemessenen Daten und aggregieren sie. Wer es professionell mag, wirft die Werte in eine Excel-Tabelle; für uns reicht im Werkstatt-Alltag oft auch der Sortiertisch.

Gleich und gleich gesellt sich gern: Sortiere die Zellen primär nach ihrem Innenwiderstand. Die Abweichung des IR zwischen allen Zellen im Pack sollte idealerweise unter $2$ bis $3\,\text{m}\Omega$ liegen.
Die Kapazitäts-Symmetrie: Wenn du die Kapazität im Analyselader gemessen hast, sorge dafür, dass jede Zellbank (also die parallel geschalteten Zellen) in der Summe exakt die gleiche Kapazität hat. Beispiel: Du hast zwei bärenstarke Zellen mit 2600 mAh und zwei etwas müdere mit 2400 mAh. Du baust jetzt nicht eine Bank aus den beiden starken (5200 mAh) und eine aus den beiden schwachen (4800 mAh). Stattdessen „kreuzt“ du sie: Du packst jeweils eine starke und eine schwächere Zelle in eine Bank. Ergebnis: Beide Bänke haben mathematisch perfekte 5000 mAh. Das System ist in der Waage!

8. Sichere Demontage von defekten Akkupacks

Wir verlassen das sterile Diagnose-Labor, krempeln die Ärmel hoch und betreten die Werkstatt-Praxis. Vor uns liegt der Patient, bei dem wir im letzten Teil die meuternden Zellen im Strang dingfest gemacht haben. Jetzt folgt der chirurgische Eingriff: Wir müssen das Akkupack zerlegen.

Wer jetzt denkt: „Och, das ist ja nur rohe Gewalt, da reiße ich einfach ein bisschen am Gehäuse und knipse die Kabel durch“, der sollte schon mal die Nummer der Feuerwehr auf Kurzwahl legen. Die Demontage eines Lithium-Ionen-Akkupacks ist die Phase mit dem statistisch höchsten Potenzial für spektakuläre Fehler. Wir arbeiten am offenen Herzen eines Systems, das immer noch genug Restenergie besitzt, um dir den Schraubendreher in der Hand zu verdampfen. Also, Atemschutz parat, Gehirn einschalten und Schritt für Schritt vorgehen.

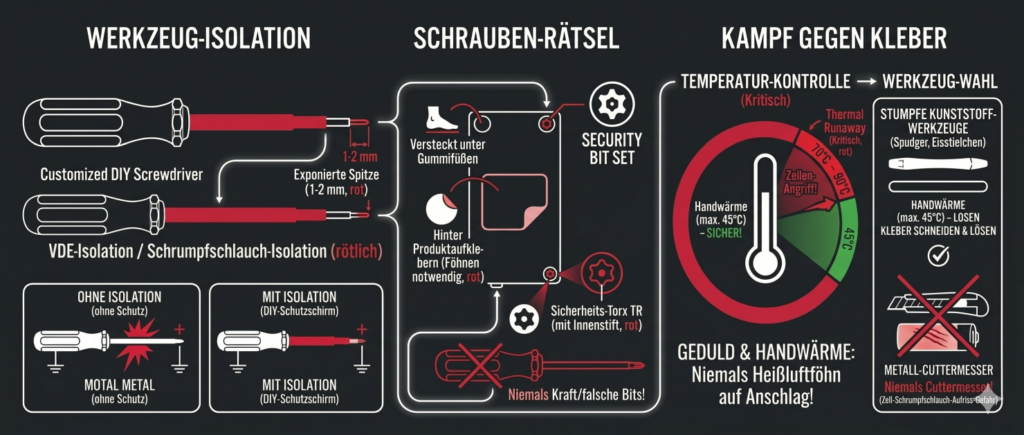

8.1. Vorbereitung: Werkzeugisolation, Entfernen von Gehäuseschrauben und Verklebungen

Bevor man überhaupt die erste Schraube berührt, muss man sein Werkzeug aufrüsten. Das Standard-Werkzeug aus dem Knarrenkasten ist eine metallische Brücke des Grauens. Rutscht man beim Aufhebeln ab und überbrückt mit der nackten Klinge eines Schraubendrehers versehentlich die Gehäusemasse mit einem Pluspol, knallt es heftig.

Die Werkzeug-Isolation (Der Bastler-Schutzschirm): Jeder Schraubendreher, jede Zange und jeder Hebel, der bei der Demontage zum Einsatz kommt, wird im DIY-Bereich rigoros modifiziert. Man nimmt sich eine Rolle hochwertiges Isolierband oder – noch professioneller – ein Stück Schrumpfschlauch und verkleidet die metallischen Schäfte der Werkzeuge bis auf die vordersten ein bis zwei Millimeter der Spitze. Wer Werkzeug mit VDE-Isolation bis $1000\,\text{V}$ im Schrank hat, nutzt natürlich das. Es geht hier nicht darum, dass uns $18\,\text{Volt}$ einen elektrischen Schlag verpassen (das juckt die menschliche Haut nicht), sondern darum, metallische Brücken und Kurzschlüsse zu verhindern.

Das Schrauben-Rätsel: Die Hersteller hassen es, wenn wir ihre Akkus reparieren. Deshalb verstecken sie die Gehäuseschrauben gerne unter gummierten Standfüßen, hinter Produktaufklebern (die man erst mal föhnen muss, um sie zerstörungsfrei zu lösen) oder sie nutzen exotische Sicherheits-Torx-Schrauben mit Innenstift (Torx TR). Wer hier versucht, mit einem flachen Schlitzschraubendreher und roher Gewalt zu hantieren, nudelt nur den Kopf aus. Man besorgt sich im Vorfeld einen anständigen Security-Bit-Satz.
Der Kampf gegen den Kleber: Hat man die Schrauben gelöst, bewegt sich oft: immer noch nichts. Willkommen in der Welt der industriellen Verklebung. Um die Zellen gegen Vibrationen zu schützen, gießen viele Hersteller die Packs mit zähem Silikonkleber oder steinhartem Epoxidharz aus. Hier ist absolute Geduld gefragt. Wir greifen auf gar keinen Fall zum Heißluftföhn auf Anschlag, um den Kleber weichzukochen – wir erinnern uns, dass die Zellen ab ca. $70^\circ\text{C}$ bis $90^\circ\text{C}$ in den Angriffsmodus wechseln. Ein sanftes Erwärmen auf Handwärme (maximal $45^\circ\text{C}$) muss reichen. Zum Schneiden des Klebers nutzt man stumpfe Kunststoff-Hebelwerkzeuge (Spudger aus der Smartphone-Reparatur) oder im Notfall ein hölzernes Eisstielchen. Ein Cuttermesser aus Stahl schneidet zwar gut durch Silikon, ritzt aber mit schlafwandlerischer Sicherheit auch den Schrumpfschlauch der darunterliegenden Zelle auf.

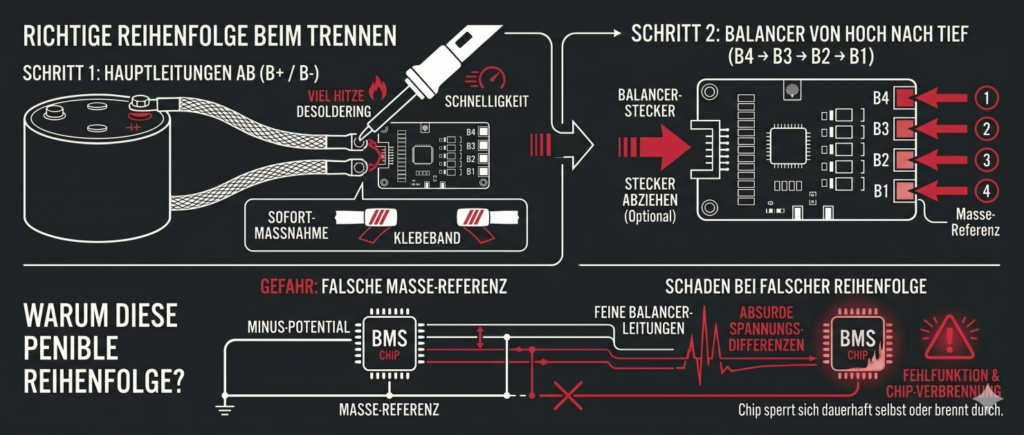

8.2. Schritt-für-Schritt-Ablöten/Trennen der Elektronik (BMS) – Die richtige Reihenfolge zur Vermeidung von Kurzschlüssen

Das Gehäuse ist offen, die Zellen liegen frei und die BMS-Platine starrt uns mit ihren winzigen Bauteilen an. Jetzt müssen wir die Elektronik vom Zellblock trennen. Wer hier wahllos die Leitungen durchknipst, schießt unter Umständen das BMS ins softwareseitige Nirwana oder erzeugt einen satten Kurzschluss über die Balancer-Leitungen.

Es gibt ein unumstößliches Gesetz für die Reihenfolge beim Trennen der Verbindungen. Wir gehen immer vom höchsten Potenzial zum niedrigsten Potenzial vor, beziehungsweise trennen die Hauptleitungen vor den feinen Balancer-Sensoren.

Der exakte Demontage-Ablauf:

Schritt 1: Die Haupt-Lade-/Entladeleitungen lösen: Zuerst wird die Verbindung getrennt, über die der dicke Strom fließt – also der Haupt-Pluspol ($\text{B}+$) und der Haupt-Minuspol ($\text{B}-$) der Zellbänke zur Platine. Idealerweise lötet man diese Kontakte mit einem breiten Lötkolben und viel Hitze zügig ab. Schnelligkeit ist Trumpf, damit die Hitze nicht in die Zelle kriecht. Sofort-Maßnahme: Jedes abgelötete Kabel wird augenblicklich mit einem Stück Klebeband isoliert, damit es beim Weiterarbeiten nicht federnd zurückschlägt und die Platine berührt.
Schritt 2: Die Balancer-Leitungen trennen (Von Hoch nach Tief): Wenn das BMS einen separaten Balancer-Stecker besitzt, zieht man diesen einfach ab. Ist alles fest verlötet, gehen wir strikt der Reihe nach vor. Wir fangen beim höchsten Balancer-Anschluss an (z. B. $\text{B}4$, dann $\text{B}3$, $\text{B}2$, $\text{B}1$) und arbeiten uns systematisch nach unten zum Minuspotential vor.

Warum diese penible Reihenfolge?

Die Mikrocontroller auf dem BMS nutzen das Minuspotential als Masse-Referenz. Trennst du zuerst die Masse, während die feinen Balancer-Leitungen noch munter Spannungen an die Messeingänge liefern, verschiebt sich das interne Potenzial auf der Platine. Der Chip sieht plötzlich absurde Spannungsdifferenzen, hält das für eine massive Fehlfunktion und sperrt sich dauerhaft selbst oder brennt schlichtweg durch.

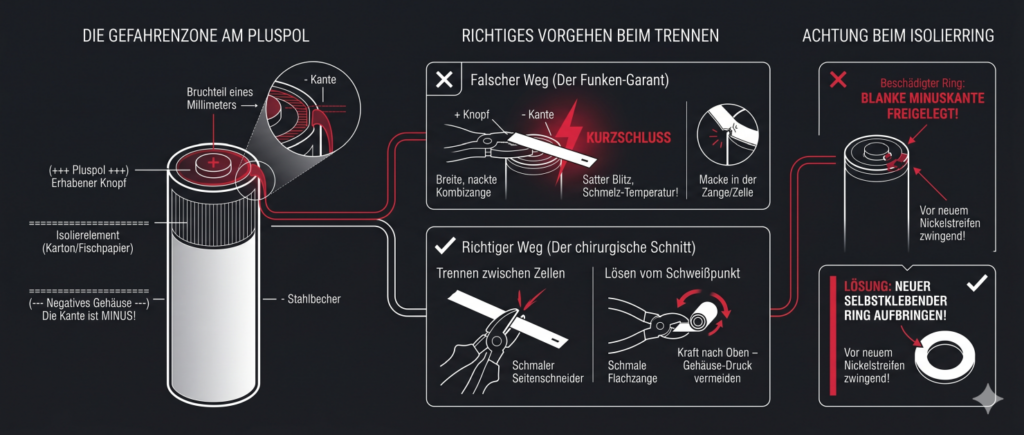

8.3. Mechanisches Trennen der alten Nickelverbinder ohne Zellenschluss (Gefahrenzone Pluspol-Isolierring)

Die Elektronik ist sicher entfernt und liegt auf der Seite. Vor uns befindet sich nur noch der nackte, punktgeschweißte Zellblock, zusammengehalten von den Nickelstreifen. Jetzt müssen wir die Zellen vereinzeln. Das Werkzeug der Wahl ist hier ein scharf geschliffener, schmaler Elektronik-Seitenschneider oder eine spezielle Mini-Flachzange.

Dabei gilt es, die absolute Gefahrenzone Pluspol zu beachten. Man muss sich den Aufbau einer zylindrischen Lithium-Zelle vor Augen führen, um zu verstehen, wie haarscharf man hier am Desaster vorbeischrammt:

Der gesamte äußere Stahlbecher der Zelle – also der Boden, die Seitenwand und auch die obere Kante rund um den Pluspol-Knopf – ist der Minuspol der Zelle! Der eigentliche Pluspol ist nur der kleine, erhabene Knopf in der Mitte. Sie sind oben am Kopf der Zelle oft nur durch einen Bruchteil eines Millimeters und einen winzigen Papp- oder Kunststoffring voneinander getrennt.

Das richtige Vorgehen beim Trennen der Nickelstreifen:

Der falsche Weg (Der „Funken-Garant“): Man schiebt eine breite, nackte Kombizange flach unter den Nickelstreifen am Pluspol, um ihn mit Hebelwirkung nach oben zu reißen. Dabei drückt die Zange unweigerlich gleichzeitig auf den inneren Pluspol-Knopf und den äußeren Minus-Rand des Stahlbechers. Ergebnis: Ein satter, ungedrosselter Kurzschluss direkt an der Zelle. Es blitzt heftig, der Nickelstreifen schmilzt augenblicklich und brennt dir eine Macke in die Zange (und ins Gesicht).
Der richtige Weg (Der chirurgische Schnitt): Man greift den Nickelstreifen zwischen den Zellen mit dem Seitenschneider und knipst ihn sauber durch. Möchte man den Streifen direkt vom Pol lösen, greift man das Ende mit einer schmalen Zange und rollt den Streifen mit einer Drehbewegung (wie beim Öffnen einer alten Ölsardinen-Dose) vorsichtig vom Schweißpunkt ab. Dabei wird die Kraft nach oben abgeleitet und man drückt nicht auf das Gehäuse.
Achtung beim Isolierring: Unter dem Nickelstreifen am Pluspol sitzt fast immer ein kleiner, grüner oder brauner Ring aus sogenanntem Fischpapier oder Gerstenpapier. Wenn du diesen Ring beim Abreißen des alten Nickels beschädigst oder wegreißt, liegt die blanke Minuskante des Gehäuses frei. Bevor diese Zelle jemals wieder einen neuen Nickelstreifen sieht, muss hier zwingend ein neuer, selbstklebender Isolierring aufgebracht werden!

9. Verbindungstechnik im Fokus: Punktschweißen (Schwerpunkt: FNIRSI SWM-20)

Jetzt kommen wir zum absoluten Lieblingsteil eines jeden Werkstatt-Nerd: Wir lassen es kontrolliert blitzen! Die Zellen sind selektiert, das perfekte Match steht, und die mechanische Anordnung wartet nur darauf, untrennbar miteinander verbunden zu werden. Doch genau an dieser Stelle scheidet sich die Spreu vom Weizen. Wer hier pfuscht, ruiniert die mühsam selektierten Zellen auf den letzten Metern. Also packen wir das Lötzinn weg und zünden den FNIRSI SWM-20, um der Sache die nötige professionelle Würde zu verleihen.

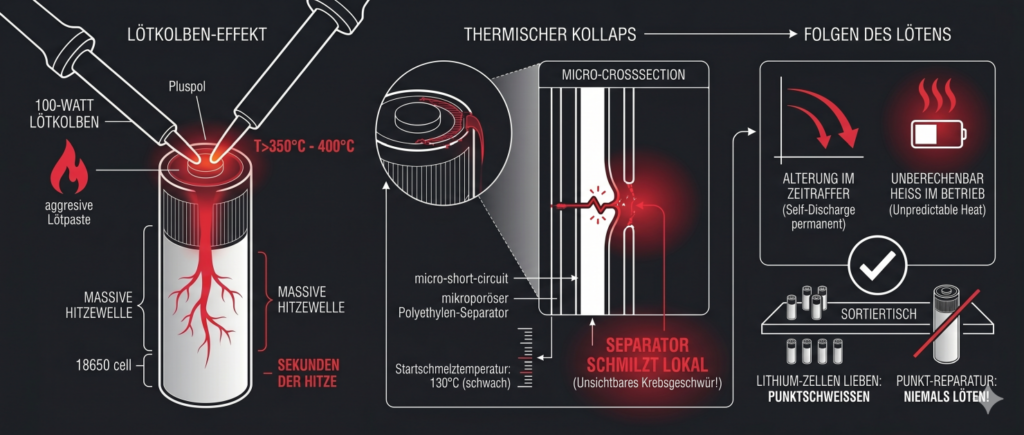

9.1. Warum klassisches Löten direkt auf Lithium-Zellen schädlich ist (Hitzeschädigung des internen Separators)

Machen wir uns erst einmal kollektiv ehrlich: Wer von uns hat nicht schon mal in YouTube-Videos gesehen, wie jemand mit einem fetten $100\text{-Watt}$-Lötkolben, Unmengen an aggressiver Lötpaste und einem breiten Grinsen im Gesicht dicke Kupferkabel direkt auf die Pole einer 18650-Zelle brät? Das Argument lautet dann meistens: „Hält bombenfest, mach ich schon immer so!“

Aus physikalischer und chemischer Sicht ist das jedoch der absolute Horrorfilm. Warum? Schauen wir uns den thermischen Kollaps genauer an. Um Lötzinn auf Stahl vernünftig zum Fließen zu bringen, braucht man an der Lötspitze Temperaturen von locker $350^\circ\text{C}$ bis $400^\circ\text{C}$. Eine Akkuzelle ist aber ein massiver Metallblock, der diese Hitze wie ein Schwamm aufsaugt.

Während du also sekundenlang auf dem Pol herumreitest und darauf wartest, dass das Zinn haftet, wandert eine massive Hitzewelle ins Innere der Zelle. Direkt unter dem hauchdünnen Metalldeckel sitzt was? Richtig, der Separator. Und wie wir gelernt haben, besteht diese mikroporöse Folie aus Kunststoff (Polyethylen oder Polypropylen), der ab schlaffen $130^\circ\text{C}$ anfängt, sich klammheimlich zu verflüssigen.

Das tückische daran ist: Der Akku explodiert beim Löten meistens nicht sofort. Aber der Separator schrumpft oder schmilzt an dieser Stelle mikroskopisch zusammen. Du hast dir ein perfektes, unsichtbares Krebsgeschwür in Form eines schleichenden Mikrokurzschlusses eingebaut. Die Zelle entlädt sich ab jetzt permanent selbst, altert im Zeitraffer und wird im späteren Betrieb unberechenbar heiß. Wer Lithium-Zellen liebt, der lötet sie nicht. Punkt.

9.2. Das Prinzip des Widerstandspunktschweißens (Spot Welding)

Wie verbinden wir die Zellen also stattdessen? Mit der brutalen, aber extrem kurzzeitigen Physik des Widerstandspunktschweißens (Spot Welding). Das Prinzip ist so genial wie simpel. Wir nutzen den elektrischen Widerstand des Materials aus, um Wärme zu erzeugen.

Die Formel dafür haben wir vorhin schon kurz angerissen:

$$Q = I^2 \times R \times t$$

Wenn wir zwei Schweißstifte auf den Nickelstreifen drücken, der auf dem Akkupol liegt, jagen wir für den Bruchteil einer Millisekunde einen astronomisch hohen Strom ($I$) von mehreren hundert bis tausend Ampere durch diesen Punkt.

Da der Übergangswiderstand ($R$) zwischen dem Nickelstreifen und dem Zellpol der höchste Punkt im gesamten Stromkreis ist, konzentriert sich die gesamte elektrische Energie blitzartig genau an dieser Grenzfläche. Das Metall schmilzt lokal für einen winzigen Augenblick auf und verschmilzt miteinander.

Der entscheidende Vorteil: Weil dieser Impuls nur winzige Millisekunden ($t$) dauert, hat die erzeugte Hitze physikalisch überhaupt keine Zeit, tief in das Innere der Zelle zu kriechen. Die Wärmeeinflusszone ist mikroskopisch klein. Wenn du direkt nach dem Schweißblitz den Finger auf den Punkt legst (bitte erst nach dem Abschalten!), ist die Stelle bereits wieder handwarm. Die Zelle im Inneren bekommt von diesem elektrochemischen Gewitter absolut gar nichts mit.

9.3. Materialkunde: Reinnickel-Streifen vs. vernickeltes Stahlband (Unterschiede bei Leitfähigkeit und Schweißbarkeit)

Bevor wir die Maschine scharf schalten, müssen wir über das Material reden, das wir auf die Zellen tackern wollen. Wer auf Amazon oder AliExpress nach „Akkoverbinder“ sucht, fällt oft auf die Schnäppchen-Falle herein. Es gibt nämlich zwei optisch identische, aber elektrisch völlig unterschiedliche Materialien:

1. Vernickeltes Stahlband (Der Wolf im Schafspelz)

Das ist stinknormales Stahlband, das galvanisch mit einer hauchdünnen Nickelschicht überzogen wurde, damit es nicht sofort rostet.

Der Vorteil: Es lässt sich phänomenal einfach schweißen! Da Stahl einen relativ hohen elektrischen Widerstand hat, wird es beim Schweißen blitzschnell heiß und klebt selbst bei billigen Schweißgeräten sofort bombenfest.
Der massive Nachteil: Die elektrische Leitfähigkeit ist unterirdisch schlecht (Stahl leitet Strom etwa fünfmal schlechter als reines Kupfer). Wenn du aus diesem Material einen Pack für einen dicken Akkuschrauber baust, glühen die Verbinder unter Last förmlich auf. Zudem rostet das Zeug gnadenlos an den Schnittkanten, sobald die Nickelschicht verletzt ist.

2. Reinnickel-Streifen (Das einzig Wahre)

Besteht zu $99{,}6\,\%$ aus purem Nickel (oft deklariert als 99.6% Pure Nickel).

Der Vorteil: Hervorragende elektrische Leitfähigkeit, extrem korrosionsbeständig und absolut zukunftssicher für hohe Ströme.
Der Haken beim Schweißen: Reines Nickel hat einen sehr geringen Eigenwiderstand. Weil der Strom so leicht hindurchfließt, wird das Material beim Schweißen nicht so schnell heiß. Man braucht deutlich mehr elektrische Energie und Leistung vom Schweißgerät, um Reinnickel sauber zu schmelzen.

Der Salz-Test für die Werkstatt:

Du bist dir unsicher, ob dir der Händler Schrott angedreht hat? Schleif die Oberfläche des Streifens mit einem Dremel oder einer Feile tief ein, um die eventuelle Beschichtung zu zerstören. Dann legst du den Streifen über Nacht in ein Glas mit aggressivem Salzwasser. Ist es vernickelter Stahl, blüht dir am nächsten Morgen satter roter Rost entgegen. Reinnickel bleibt völlig unbeeindruckt.

3. Der Querschnitt entscheidet: Welches Blech für wie viel Ampere?

Schön und gut – jetzt wissen wir, welches Material wir wollen (Reinnickel) und welches uns nur Ärger macht (vernickelter Stahl). Aber Material allein macht noch keinen Sommer. Die entscheidende Frage, an der die meisten Hobby-Packs später thermisch scheitern, lautet: Wie groß muss das Blech sein, damit es den Strom auch wirklich verträgt – und nicht unter Last anfängt, wie eine Herdplatte zu glühen?

Der Schlüssel heißt Querschnitt, und der ist erfreulich simpel zu berechnen: Dicke mal Breite. Ein Streifen mit 0,15 mm Dicke und 8 mm Breite hat also einen Querschnitt von $0{,}15 \times 8 = 1{,}2,\text{mm}^2$. Je größer diese Fläche, desto mehr Ampere passen hindurch, ohne dass es heiß wird – ganz genau wie beim Kabelquerschnitt aus der Elektroinstallation.

Der fiese Haken: Nickel ist eben kein Kupfer. Es leitet rund vier- bis fünfmal schlechter. Und vernickelter Stahl ist nochmal eine ganze Ecke übler dran, weil der Strom durch den schlecht leitenden Stahlkern muss – die Nickelschicht ist ja nur ein hauchdünnes Mäntelchen gegen den Rost und trägt zur Leitfähigkeit so gut wie nichts bei. Faustregel: Vernickelter Stahl verträgt bei gleichem Querschnitt nur etwa die Hälfte bis zwei Drittel dessen, was Reinnickel wegsteckt.

Hier die bewährten Werkstatt-Richtwerte für Dauerstrom pro Streifen (konservativ gerechnet, damit nichts kokelt):

Dicke	Breite	Querschnitt	Reinnickel (99,6 %)	Vernickelter Stahl
0,10 mm	5 mm	0,50 mm²	ca. 2–3 A	ca. 1–2 A
0,10 mm	8 mm	0,80 mm²	ca. 3–4 A	ca. 2 A
0,10 mm	10 mm	1,00 mm²	ca. 4–5 A	ca. 2–3 A
0,10 mm	15 mm	1,50 mm²	ca. 7–8 A	ca. 4–5 A
0,15 mm	5 mm	0,75 mm²	ca. 3–4 A	ca. 2 A
0,15 mm	8 mm	1,20 mm²	ca. 5–7 A	ca. 3–4 A
0,15 mm	10 mm	1,50 mm²	ca. 7–8 A	ca. 4–5 A
0,15 mm	15 mm	2,25 mm²	ca. 11–13 A	ca. 6–8 A
0,20 mm	5 mm	1,00 mm²	ca. 4–5 A	ca. 2–3 A
0,20 mm	8 mm	1,60 mm²	ca. 8–10 A	ca. 4–5 A
0,20 mm	10 mm	2,00 mm²	ca. 10–12 A	ca. 6–7 A
0,20 mm	15 mm	3,00 mm²	ca. 14–16 A	ca. 8–10 A

Ein schöner Aha-Effekt versteckt sich in dieser Tabelle: Es zählt einzig und allein der Querschnitt, nicht die einzelne Abmessung. Ein 0,10 × 15 mm Streifen und ein 0,15 × 10 mm Streifen haben beide exakt $1{,}50,\text{mm}^2$ – und tragen darum auch denselben Strom. Wer also kein dickes Band sauber durchschweißen kann, nimmt eben ein breiteres und kommt aufs gleiche Ergebnis.

Diese Werte sind bewusst auf der vorsichtigen Seite angesiedelt – sie gelten für „wird handwarm, aber nicht heiß“. Wer seinen Pack quälen will, findet im Netz auch deutlich optimistischere Tabellen. Aber merke dir eines: Eine durchgeschmorte Verbindung tief drinnen im fertig verschweißten Zellblock ist die mit Abstand undankbarste Fehlersuche, die dieses Hobby zu bieten hat.

Und was, wenn ein einzelner Streifen nicht reicht? Erinnern wir uns an unser Hochstrom-Beispiel aus Kapitel 1: Ein Akku-Schlagschrauber will beim Anlaufen gerne mal 30 Ampere sehen. Ein einzelner 0,15 × 8 mm Streifen mit seinen mageren 5–7 A würde da innerhalb von Sekunden zur Wunderkerze. Die Lösung ist erfreulich pragmatisch: Man stapelt einfach mehrere Streifen übereinander (Layering). Jede Lage addiert ihren Querschnitt einfach dazu. Für unsere 30 A bräuchten wir also rund fünf Lagen 0,15-mm-Nickel ($5 \times 6,\text{A} = 30,\text{A}$) – oder man greift zu breiterem, dickerem Band, oder zum Profi-Trick der Kupfer-Nickel-Sandwich-Verbinder (ein dicker Kupferstreifen sorgt für die Leitfähigkeit, eine dünne Nickellage obendrauf, damit das Schweißgerät überhaupt etwas zu beißen hat).

Der Praxis-Hinweis zum Schluss: Die 0,15 mm sind nicht ohne Grund der heilige Standard der Szene – das ist die dickste Stärke, die billige Schweißgeräte aus dem Baumarkt noch halbwegs zuverlässig packen. Bei 0,20 mm geben die meisten dieser Geräte bereits entnervt auf. Unser FNIRSI SWM-20 (siehe nächster Abschnitt) lacht über 0,20 mm Reinnickel allerdings nur müde – der hat die Reserven dafür.

9.4. Geräte-Deepdive: FNIRSI SWM-20

Vorhang auf für das Prachtstück auf unserer Werkbank: Der FNIRSI SWM-20. Vergiss die alten Bastellösungen aus umgebauten Mikrowellentransformatoren, die so schwer wie ein Amboss sind und bei jedem Schweißpunkt das Licht in der Werkstatt flackern lassen. Der SWM-20 ist die moderne Interpretation eines mobilen Punktschweißgeräts und arbeitet nach dem Prinzip der Kondensatorentladung.

9.4.1. Aufbau: Farbbildschirm, eingebaute Lithium-Kondensatoren und Schweißstifte

Das Gerät ist erstaunlich kompakt und besitzt ein schickes Farbdisplay, das uns alle Parameter in Echtzeit anzeigt. Das Geheimnis seiner brutalen Leistung liegt im Inneren: Hier arbeiten keine fetten Trafos, sondern Hochkapazitäts-Lithium-Kondensatoren (Supercaps).

Diese Kondensatoren werden ganz gemütlich über ein normales USB-C-Kabel aufgeladen. Wenn sie voll sind, können sie ihre gesamte gespeicherte Energie innerhalb einer Millisekunde schlagartig abgeben. Das Ergebnis sind bis zu $1200\,\text{Ampere}$ Schweißstrom, die aus den beiden hochflexiblen Silikonkabeln mit den massiven Kupferschweißstiften (den Schweißpens) herausschießen. Keine Belastung für deine Haussicherung, maximale Power auf der Werkbank.

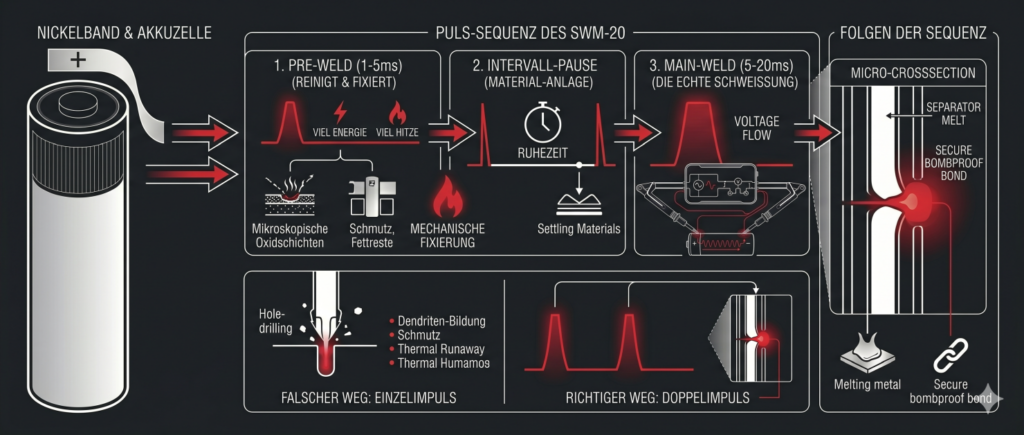

9.4.2. Die Doppelimpuls-Technologie (Pre-Weld zur Reinigung/Fixierung, Main-Weld für die eigentliche Schweißung)

Ein absolutes Profi-Feature des SWM-20 ist die Doppelimpuls-Technologie. Wenn du abdrückst, jagt das Gerät nicht einen einzigen fetten Stromstoß durch die Stifte, sondern zwei zeitlich versetzte Impulse:

Der erste Impuls (Pre-Weld): Ein ganz kurzer, sanfter Stromstoß (meist nur wenige Millisekunden). Er dient dazu, mikroskopische Oxidschichten, Schmutz oder Fettreste an der Kontaktstelle wegzubrennen und das Nickelband mechanisch leicht vorzuwärmen und zu fixieren.
Die Pause (Intervall): Eine definierte Ruhezeit, in der sich die Materialien perfekt aneinanderlegen können.
Der zweite Impuls (Main-Weld): Das ist der eigentliche Hammer. Hier fließen die vollen Amperestunden, bringen das Metall endgültig zum Schmelzen und sorgen für die bombenfeste, dauerhafte Verbindung.

9.4.3. Parameter-Einstellung am SWM-20: Anpassung von Pulsweiten (ms) und Intervallzeiten je nach Materialstärke (z. B. 0,15 mm vs. 0,2 mm Nickel)

Wer jetzt denkt: „Ich stelle das Gerät einfach auf Maximum, viel hilft viel“, der stanzt beim ersten Schweißversuch ein sauberes Loch durch die Zelle. Die Menüführung des SWM-20 verlangt nach feinfühliger Justierung. Wir müssen die Pulsweiten exakt an die Dicke unseres Reinnickel-Bands anpassen.

Hier sind bewährte Werkstatt-Richtwerte für Reinnickel (Pure Nickel):

Für dünnes 0,15 mm Nickelband (Standard für Werkzeuge):
Pre-Weld: $2\,\text{ms}$ bis $4\,\text{ms}$
Interval (Pause): $5\,\text{ms}$
Main-Weld: $8\,\text{ms}$ bis $12\,\text{ms}$
Für dickes 0,20 mm Nickelband (Hochstrom-Anwendungen):
Pre-Weld: $4\,\text{ms}$ bis $6\,\text{ms}$
Interval (Pause): $7\,\text{ms}$
Main-Weld: $14\,\text{ms}$ bis $18\,\text{ms}$

Der goldene Bastler-Tipp: Mach immer erst ein paar Probeschweißungen an einer alten, defekten Zelle oder an einem Stück Restmetall! Die perfekten Werte hängen auch davon ab, wie spitz deine Schweißstifte geschliffen sind.

9.4.4. Fehlerbilder vermeiden: Zu geringer/hoher Anpressdruck, Funkenflug, „Durchschweißen“ der Pole

Beim Schweißen selbst ist Körpereinsatz gefragt. Das Gerät verfügt über eine automatische Schweißerkennung (Auto-Trigger) – sobald beide Stifte festen Kontakt signalisieren, blitzt es nach einer Sekunde los. Und genau hier passieren die klassischen Anwenderfehler:

Das Silvester-Feuerwerk (Zu geringer Anpressdruck): Du drückst die Stifte nur ganz zaghaft auf das Nickelband. Der Übergangswiderstand ist astronomisch hoch. Wenn der Impuls zündet, kommt es zu einer heftigen Explosion, Funken fliegen durch die Werkstatt, und du brennst ein dickes Loch in den Streifen. Die Lösung: Drück die Schweißpens mit ordentlich Schmalz senkrecht nach unten! Das Material muss flach und spaltfrei auf dem Zellpol aufgepresst werden.
Die „kalte“ Klebung (Zu hoher Anpressdruck): Du drückst dich mit vollem Körpergewicht auf die Stifte. Dadurch presst du den Übergangswiderstand komplett gegen Null. Ergebnis: Es fließt zwar viel Strom, aber es entsteht mangels Widerstand keine Hitze. Das Nickelband sieht danach makellos aus, lässt sich aber mit dem Fingernagel einfach wieder abziehen.
Das „Durchschweißen“ am Pluspol: Erinnert euch an das dünne Metallblech des Pluspols. Wenn du die Main-Weld-Zeit viel zu hoch drehst, schmilzt du nicht nur das Nickelband, sondern lochst den Deckel der Zelle. Wenn dann flüssiges Metall ins Innere tropft, hast du einen kapitalen Zellkurzschluss erzeugt.

10. Neuaufbau, Montage und Qualitätssicherung

Finale, liebe Kolleginnen und Kollegen des gepflegten Funkenflugs! Wir biegen auf die Zielgerade ein. Die alten Zellen sind Geschichte, das neue, mathematisch perfekt gematchte Zell-Team scharrt bereits mit den Hufeisen, und das FNIRSI SWM-20 ist auf Betriebstemperatur. Jetzt geht es darum, aus dem Haufen Einzelgänger ein unzerstörbares, harmonisches Ganzes zu schmieden.

Wer denkt, das Schlimmste sei überstanden, der irrt gewaltig. Beim Neuaufbau entscheidet sich, ob das fertige Akkupack die nächsten fünf Jahre klaglos im harten Werkstatteinsatz überlebt oder ob wir uns eine tickende Zeitbombe ins Regal legen, die beim ersten Sturz aus der Hand den Geist aufgibt. Also: Konzentration hochhalten, wir bauen jetzt ein Meisterwerk!

10.1. Zellenanordnung und mechanische Stabilität (Verwendung von Zellhaltern/Spacern)

Fangen wir mit dem Fundament an – der mechanischen Anordnung. Wenn man billige China-Packs öffnet, sieht man oft das Grauen: Die Zellen sind einfach mit Tonnen von Heißkleber oder doppeltseitigem Klebeband aneinandergeklatscht, als hätte ein dreijähriges Kind ein Kunstprojekt gebastelt.

Tu dir selbst einen Gefallen und mach das in deiner Werkstatt besser. Warum? Weil zylindrische Zellen im Betrieb arbeiten. Sie dehnen sich bei starker Belastung und Erwärmung minimal aus und sie vibrieren – erst recht, wenn der Pack später in einem Bohrhammer oder einem Schlagschrauber Dienst tut. Reiben die Zellen ohne Schutz direkt Gehäuse an Gehäuse, scheuert der dünne PVC-Schrumpfschlauch mit der Zeit durch. Und was passiert, wenn zwei blanke Stahlbecher (die ja, wie wir schmerzhaft gelernt haben, den Minuspol darstellen) aneinanderreiben? Richtig, ein fetter Kurzschluss, den kein BMS der Welt verhindern kann, weil er vor der Elektronik stattfindet.

Deshalb gilt beim Neuaufbau: Niemals ohne Zellhalter (Spacer)! Diese kleinen, meist steckbaren Kunststoffgitter kosten im Einkauf nur ein paar Cent, bewirken aber Wunder. Sie erfüllen drei lebenswichtige Aufgaben:

Mechanischer Abstand: Sie sorgen für einen definierten, vibrationssicheren Luftspalt zwischen den Zellen. Selbst wenn der Pack vom Gerüst fällt: Die Zellen berühren sich nicht.
Thermische Balance: Der Luftspalt erlaubt es der Wärme, zu entweichen. Die inneren Zellen im Pack kochen nicht mehr im eigenen Saft, während die äußeren frieren.
Schweiß-Präzision: Die Zellen sind absolut fluchtend und starr fixiert. Wenn du gleich die Schweißpunkte setzt, kann nichts mehr verrutschen.

10.2. Einbringen neuer Isolierungen (Zusätzliche Isolierringe am Pluspol, Kapton-Band, Fischpapier)

Bevor wir das Schweißgerät zücken, verkleiden wir den Pack wie Fort Knox. In der Akku-Manufaktur gilt das Motto: Zu viel Isolation gibt es nicht. Wir greifen jetzt in die Materialkiste der Profis.

Selbstklebende Pluspol-Isolierringe (Fischpapier): Erinnert euch an das Drama aus Kapitel 8: Die obere Kante rund um den Pluspol-Knopf ist die gefährlichste Meile des Packs. Da der neue Nickelstreifen flach über diesen Rand laufen muss, reicht der werkseitige Kunststoff-Schrumpfschlauch der Zelle als Schutz oft nicht aus. Wir kleben daher auf jede einzelne Zelle vor dem Schweißen einen neuen Isolierring aus echtem Fischpapier (Gerstenpapier) um den Pluspol herum. Dieses Zeug ist extrem hitzebeständig und mechanisch so zäh, dass es sich selbst unter starkem Druck nicht durchscheuert.
Kapton-Band (Polyimid-Klebeband): Das goldbraun-transparente Wunderband, das direkt aus der Luft- und Raumfahrt zu uns in die Werkstatt flattert. Kapton-Band ist extrem dünn, elektrisch hervorragend isolierend und widersteht Temperaturen von über $300^\circ\text{C}$ locker, ohne zu schmelzen. Damit fixieren wir Balancer-Leitungen und kleben Bereiche ab, an denen später Kabel am Zellblock vorbeigeführt werden.
Fischpapier-Matten als Trennlagen: Wenn du einen mehrstöckigen Pack baust (z. B. 5S2P, wo Zellen übereinanderliegen), gehört zwischen die Schichten eine dicke Matte aus Fischpapier. Sollte das Gehäuse jemals gestaucht werden, verhindert diese Barriere, dass die Nickelverbinder der oberen Etage die Zellen der unteren Etage durchstoßen.

10.3. Das Schweißen der Verbinder mit dem SWM-20: Praktischer Ablauf und Qualitätskontrolle (Zerstörungsfreie Prüfung / Ausrisstest an Probestreifen)

Jetzt wird scharf geschossen. Das FNIRSI SWM-20 ist eingestellt, die Parameter für unser 0,15 mm Reinnickel-Band (z. B. Pre-Weld 3 ms, Main-Weld 10 ms) sind einprogrammiert. Schutzbrille auf!

10.3.1. Der praktische Ablauf:

Du legst den maßgeschneiderten Nickelstreifen flach auf die Zellen. Setze die beiden Kupferschweißstifte des SWM-20 senkrecht und mit gutem, gleichmäßigem Druck auf. Wichtig: Setze die Stifte niemals direkt nebeneinander auf! Der Strom sucht sich immer den Weg des geringsten Widerstandes. Stehen die Stifte zu nah beieinander, fließt der Strom nur durch das obere Nickelband und schmilzt den Zellpol darunter überhaupt nicht. Lass zwischen den Spitzen ruhig 4 bis 6 mm Platz, damit der Strom gezwungen ist, tief durch den Zelldeckel zu fließen.

Ein leises „Bzzzt-Klack“, ein winziger, sauberer Blitz unter den Spitzen – fertig. Wenn alles richtig eingestellt war, sieht der Schweißpunkt aus wie ein kleiner, leicht silbrig glänzender Krater ohne schwarze Schmauchspuren oder gar Löcher.

10.3.2. Die unbestechliche Qualitätskontrolle:

Woher wissen wir nun, ob der Punkt hält oder uns beim ersten Ruck wieder abfällt? Wir machen zwei Prüfungen:

Die zerstörungsfreie Prüfung (Der „Schraubendreher-Fingerspitzen-Test“): Du nimmst einen isolierten Kunststoffhebel oder drückst vorsichtig mit der Kante eines flachen Werkzeugs seitlich gegen den geschweißten Nickelstreifen. Er darf sich keinen Millimeter bewegen oder gar abheben. Fühlt es sich schwammig an, war der Anpressdruck zu hoch oder die Schweißzeit zu kurz.
Der destruktive Ausrisstest (Der Härtetest vorab): Bevor man den eigentlichen Pack schweißt, nimmt man sich zwei alte Schrottzellen und schweißt einen kurzen Probestreifen Nickel auf. Dann schnappt man sich eine Kombizange, greift den Streifen und reißt ihn mit Gewalt nach oben ab.

Kriterium für eine perfekte Schweißung: Das Nickelband darf sich nicht sauber vom Pol lösen! Eine perfekte Punktschweißung ist eine stoffschlüssige Verbindung. Beim Abreißen müssen zwei saubere Löcher im Nickelstreifen zurückbleiben, weil das Material an den Schweißpunkten schlichtweg auf dem Zellpol kleben bleibt. Bleibt der Streifen heil und die Zelle glatt, war es nur eine „geklebte“ Verbindung – Pulszeit am SWM-20 erhöhen!

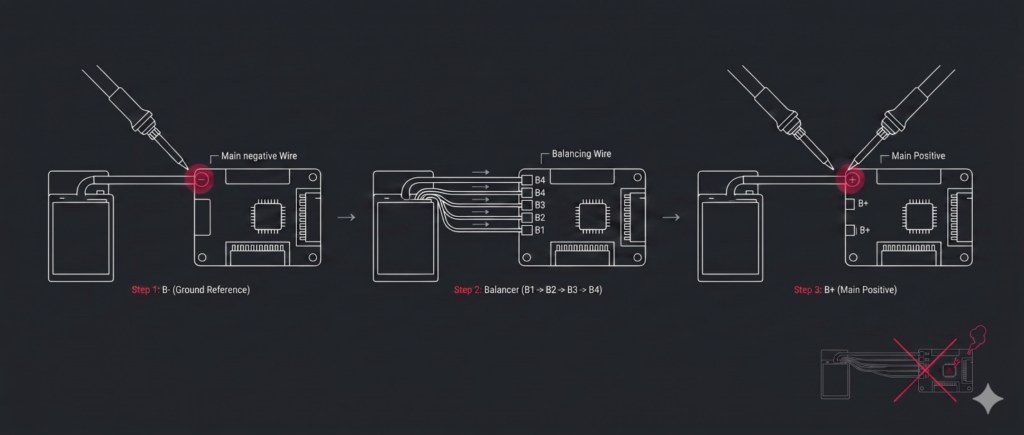

10.4. Wiederanschluss des BMS (Reihenfolge der Balancer-Leitungen beachten)

Der Zellblock steht, ist bombenfest verschweißt und isoliert. Nun muss das Gehirn – die BMS-Platine – wieder an seinen Platz. Und hier drehen wir die Logik aus der Demontage exakt um. Wir erinnern uns: Das BMS ist extrem empfindlich gegenüber unzulässigen Potenzialverschiebungen während des Anschließens.

Es gibt beim Wiederaufbau eine eiserne, heilige Reihenfolge, die man sich rot im Werkstattbuch anstreichen muss: Wir arbeiten uns strikt von der Masse (Minus) nach oben zum höchsten Plus-Potenzial vor!

Die exakte Lötreihenfolge für das BMS:

Schritt 1: Zuerst wird die Haupt-Minusleitung des Zellblocks ($\text{B}-$) fest mit der Platine verlötet. Damit hat das BMS seine Masse-Referenz und das interne Logiksystem weiß, wo „unten“ ist.
Schritt 2 (Die Balancer-Leitungen von Jung nach Alt): Wenn ein Stecker vorhanden ist: Erst alle Kabel anlöten, dann den Stecker einstecken. Wenn direkt gelötet wird, fangen wir unten an: Erst $\text{B}1$ (erste Bank, z. B. $3{,}7\,\text{V}$), dann $\text{B}2$ ($7{,}4\,\text{V}$), dann $\text{B}3$ ($11{,}1\,\text{V}$), dann $\text{B}4$ ($14{,}8\,\text{V}$).
Schritt 3: Ganz zum Schluss löten wir die dicke Haupt-Plusleitung ($\text{B}+$) an.

Wer diese Reihenfolge missachtet und zuerst $\text{B}+$ und danach die Balancer anlötet, riskiert, dass die empfindlichen Messeingänge des BMS-ICs für einen Sekundenbruchteil die volle Pack-Spannung abbekommen, weil die Masse-Referenz fehlt. Das quittiert die Platine augenblicklich mit leisem Rauch und dem endgültigen Halbleiter-Tod.

10.5. Finale Überprüfung des fertigen Packs mit dem HRM-10 (Symmetrie der Zellbänke) vor dem Verschließen des Gehäuses

Die Platine sitzt, alle Kabel sind sauber mit Kapton-Band verstaut, sodass sie nicht an scharfen Nickelkanten scheuern können. Doch bevor wir das Plastikgehäuse endgültig zuklappen und die Sicherheits-Schrauben festziehen, folgt der unbestechliche Moment der Wahrheit: Die Abnahme durch den TÜV in Gestalt unseres FNIRSI HRM-10 Testers.

Wir messen nun direkt an den Ausgangskontakten des fertig montierten Packs und an den Balancer-Lötpads der Platine nach.

Die Gesamtspannung prüfen: Liegt am Hauptausgang des Gehäuses wieder die korrekte, volle Spannung an? Wenn das BMS nach dem Anlöten noch schläft und Null Volt anzeigt, keine Panik: Viele BMS müssen nach dem Trennen erst einmal kurz „aufgeweckt“ werden, indem man den Pack für zwei Sekunden an das originale Ladegerät steckt.
Die Milliohm-Symmetrie (Der HRM-10 Deep Check): Jetzt nimmst du die Kelvin-Sonden und misst den Innenwiderstand jeder einzelnen Zellbank im fertigen Zustand durch. Da wir im 5S2P-Beispiel immer zwei Zellen parallel geschaltet haben, muss sich der Innenwiderstand halbiert haben! Wenn eine Einzelzelle ca. $16\,\text{m}\Omega$ hatte, muss der HRM-10 jetzt an der parallelgeschalteten Bank knackige $8\,\text{m}\Omega$ (plus ein minimales Milliohm für den Nickelverbinder) anzeigen.

Das finale Kriterium: Schau dir die Werte im Display genau an. Bank 1 bis 5 müssen wie Orgelpfeifen absolut identisch sein. Zeigen dir vier Bänke $8{,}2\,\text{m}\Omega$ an, aber eine Bank blesst sich mit $12{,}4\,\text{m}\Omega$, dann schraubst du das Gehäuse nicht zu! Diese Abweichung flüstert dir, dass entweder eine Schweißung an dieser Bank fehlerhaft ist (hoher Übergangswiderstand) oder eine der Zellen beim Schweißen beschädigt wurde.

Erst wenn alle Bänke spannungs- und widerstandstechnisch perfekt symmetrisch in der Waage stehen, hat der Pack die Freigabe erteilt. Gehäuse zu, Schrauben rein, fertig!
