Starlink: fliegende Rechenzentren

24.05.2026 Computer Podcast

1. Einleitung in die LEO-Welt: Wenn das QRM aus dem All kommt

Willkommen zu diesem technischen Deepdive ins Starlink-Universum – ein Thema, das uns Funkamateure gleichermaßen fasziniert wie zur Verzweiflung treibt. Hier wird nämlich nicht mehr mit der gemütlichen Kurzwelle und ein bisschen Ionosphären-Reflexion hantiert, sondern mit Hochfrequenztechnik direkt an der physikalischen Belastungsgrenze. In diesem ersten Teil schauen wir uns an, warum SpaceX nicht einfach die bewährte Satellitentechnik abgekupfert, sondern einen radikalen Paradigmenwechsel hingelegt hat, der die ganze Branche auf den Kopf stellt. Früher waren Satelliten für uns brave, stationäre Relais am Himmel – Starlink dagegen gleicht eher einem gigantischen, fliegenden Mesh-Netzwerk aus tausenden aktiven Knotenpunkten, die mit rund 27.000 km/h über unsere Köpfe hinwegrauschen. Da kommt man als gemütlicher OM mit dem Rotor gar nicht mehr hinterher.

Der Übergang von statischen Systemen zu einer dynamischen Konstellation erzwingt eine völlig neue Herangehensweise bei Signalverfolgung und Netzwerkkoordination. Statt einem festen Punkt am Himmel hinterherzuschauen, jongliert man hier mit tausenden Objekten gleichzeitig. Genau diese schiere Anzahl an Satelliten ist aber auch der Trick, mit dem Starlink eine globale Abdeckung erreicht, die selbst die hinterletzten Winkel der Erde mit Breitband versorgt. Für uns bedeutet dieser Ausbau im niedrigen Erdorbit (LEO) zugegebenermaßen eine neue Art von Hintergrundrauschen – nennen wir es das QRM aus dem All –, das aber gleichzeitig die Basis für eine ziemlich beeindruckende Revolution der globalen Vernetzung darstellt. Und das Projekt ist dabei kein eingefrorenes Experiment, sondern ein lernendes System, das durch ständige Starts neuer Satellitengenerationen seine Kapazität laufend erweitert.

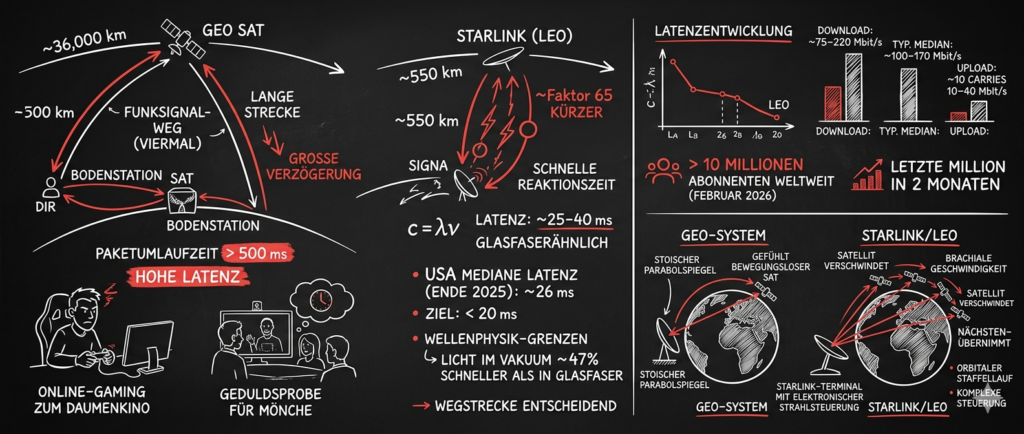

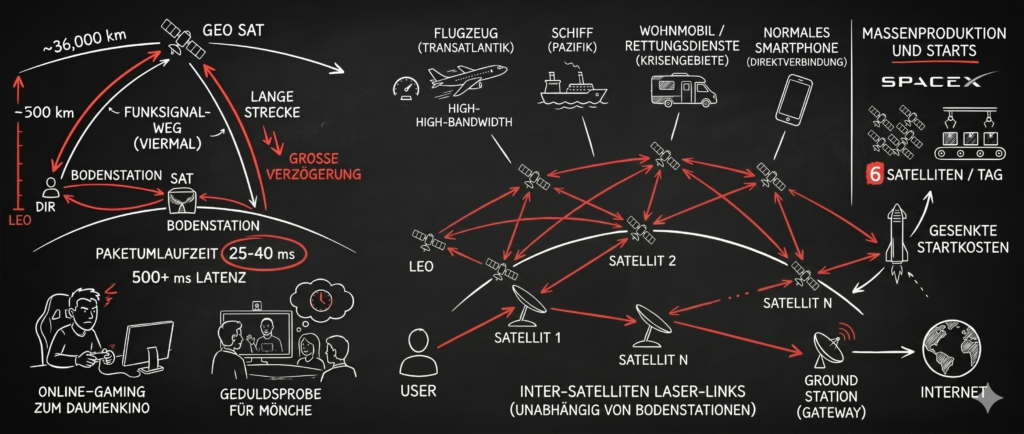

1.1. Der Abschied vom geostationären Lag: Latenz als physikalische Grenze

In der klassischen Satellitenkommunikation war der geostationäre Orbit (GEO) in rund 36.000 km Höhe das Maß aller Dinge, weil die Satelliten dort scheinbar bewegungslos an einem festen Punkt am Himmel kleben. Für moderne Internetanwendungen ist dieser gewaltige Abstand allerdings der natürliche Erzfeind: Selbst mit Lichtgeschwindigkeit braucht ein Funksignal eine gefühlte Ewigkeit, um die Strecke viermal zurückzulegen – von dir zum Satelliten, weiter zur Bodenstation und auf demselben Weg wieder zurück. Das Ergebnis ist eine Paketumlaufzeit (Latenz) von über 500 Millisekunden, was jede Runde Online-Gaming zum Daumenkino degradiert und Video-Calls in eine Geduldsprobe für Tibetanische Mönche verwandelt.

Starlink bricht mit dieser Tradition und parkt seine Satelliten im niedrigen Erdorbit auf gerade mal etwa 550 km Höhe. Durch diese drastische Verkürzung des Signalwegs – grob Faktor 65 gegenüber GEO-Systemen – purzelt die Latenz auf glasfaserähnliche 25 bis 40 Millisekunden. Wer es in Zahlen mag: In den USA pendelte sich die mediane Latenz Ende 2025 bei rund 26 Millisekunden ein, und SpaceX peilt offiziell die magische 20-ms-Marke an, ab der auch Online-Gamer zufrieden nicken. Trotzdem stoßen wir hier an die harten Grenzen der Wellenphysik: Obwohl sich Licht im Vakuum des Weltraums rund 47 Prozent schneller ausbreitet als im klassischen Glasfaserkabel, bleibt die reine Wegstrecke der entscheidende Flaschenhals. Physik lässt sich eben auch von Elon nicht überreden.

Und damit du ein Gefühl für die realen Endkundenwerte bekommst: Beim normalen Nutzer kommen in der Praxis je nach Region und Tageszeit grob 75 bis 220 Mbit/s im Download und 10 bis 40 Mbit/s im Upload an – die typische mediane Downloadrate liegt irgendwo um die 100 bis 170 Mbit/s. Das ist für ein Signal, das eben mal in den Orbit und zurück geflitzt ist, durchaus eine Hausnummer. Und es werden immer mehr, die das nutzen: Im Februar 2026 hat Starlink die Marke von 10 Millionen Abonnenten weltweit geknackt – allein die letzte Million kam in nur zwei Monaten dazu.

Der Preis für diese schöne niedrige Latenz ist die brachiale Geschwindigkeit der LEO-Satelliten. Für dich am Boden ist so ein Vogel nur wenige Minuten sichtbar, bevor er hinterm Horizont verschwindet – was eine permanente Übergabe der Datenverbindung von einem Satelliten zum nächsten nötig macht. Während wir uns bei GEO-Systemen noch auf einen stoischen Parabolspiegel verlassen durften, der einmal ausgerichtet wird und dann jahrelang Ruhe gibt, müssen Starlink-Terminals mit komplexer elektronischer Strahlsteuerung arbeiten, um diesem orbitalen Staffellauf in Echtzeit zu folgen. Dazu später mehr – das wird nämlich richtig spannend.

1.2. Die Vision einer globalen Mesh-Konstellation

Hinter Starlink steckt weit mehr als nur ein weiterer Internetprovider mit Größenwahn. Es ist das ambitionierte Ziel, eine lückenlose Infrastruktur im All zu errichten, die völlig unabhängig von terrestrischen Glasfaserkabeln oder Mobilfunkmasten funktioniert. Die Vision umfasst die Versorgung von Gegenden, in denen man bislang schon froh war, überhaupt ein verrauschtes Kurzwellensignal aufzuschnappen – mitten auf den Ozeanen, in den Polarregionen oder tief in der Wüste. Durch die Vernetzung der Satelliten untereinander mittels optischer Laser-Links entsteht dabei ein fliegendes Backbone, das Datenpakete autonom über tausende Kilometer durchs Vakuum schaufelt, bevor sie an einem Gateway wieder ins klassische Internet eingespeist werden.

Diese Konstellation ist als lebendiger Organismus gedacht, der über zehntausende Satelliten eine Redundanz und Ausfallsicherheit bietet, die mit ein paar einzelnen GEO-Brummern nie erreichbar wäre. Für Schiff- und Luftfahrt ist das ein echter Gamechanger: Selbst auf einem Transatlantikflug oder mitten im Pazifik stehen plötzlich Bandbreiten zur Verfügung, von denen man früher nur in der Großstadt träumen durfte. Und die mobile Nutzung beschränkt sich längst nicht mehr auf stationäre Häuser – sie reicht inzwischen über Wohnmobile und Rettungsdienste bis hin zu Direktverbindungen mit ganz normalen Smartphones.

Besonders die optischen Laser-Verbindungen sind dabei der Knaller, denn dadurch können Satelliten auch dann arbeiten, wenn weit und breit keine Bodenstation in Sicht ist. Das macht Starlink zu einem ziemlich unverzichtbaren Werkzeug für Katastrophenhilfe und Krisengebiete. Für uns Techniknerds ist es aber fast am spannendsten, wie diese ganze Vision durch knallharte Massenproduktion und drastisch gesenkte Startkosten überhaupt erst wirtschaftlich tragfähig wurde – SpaceX schraubt heute bis zu sechs Satelliten pro Tag zusammen. Sechs. Pro. Tag. Da kommt mein Lötkolben beim Bausatz nicht mal in der Woche hinterher.

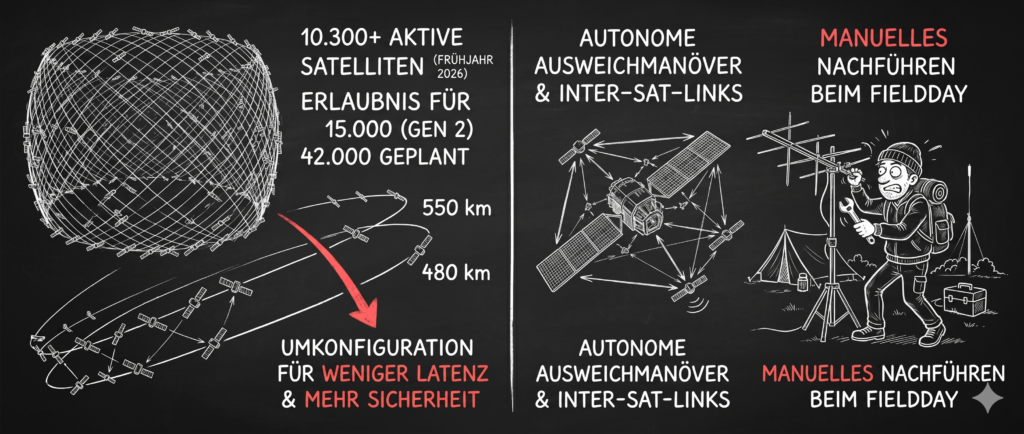

2. Orbitalmechanik und Konstellations-Management

In diesem Kapitel verlassen wir den sicheren Boden unserer geliebten Kurzwelle und begeben uns in Regionen, in denen die Wellenausbreitung nicht mehr von der Ionosphäre, sondern von präziser Bahnmathematik und dem geschickten Ausweichen vor Weltraumschrott bestimmt wird. Man muss sich das mal vorstellen: Stand Frühjahr 2026 umfasst die Flotte rund 10.300 aktive Satelliten – von über 12.000 insgesamt gestarteten. Das heißt, da oben schwirrt mehr SpaceX-Hardware herum, als mancher von uns QSL-Karten im Schrank hat – und das will bei einigen OMs wirklich etwas heißen. Und das ist erst der Anfang: Die FCC hat SpaceX im Januar 2026 grünes Licht für insgesamt 15.000 Satelliten der zweiten Generation gegeben, langfristig stehen sogar bis zu 42.000 im Raum.

Die größte Herausforderung ist dabei nicht das bloße Vorhandensein dieser Blechkisten, sondern ihre Koordination in Echtzeit. Es gilt, ein globales Mesh-Netzwerk zu weben, bei dem kein Knoten dem anderen die Solarpaneele abrasiert. Das System ist in permanentem Wandel: Ständig werden neue Satelliten in ihre Bahnen geschoben, während die alten Modelle schon wieder für ihren letzten, feurigen Auftritt in der Atmosphäre vorbereitet werden. Aktuelles Beispiel gefällig? Anfang 2026 hat SpaceX angekündigt, rund 4.400 Satelliten von 550 km auf etwa 480 km Höhe abzusenken – eine „signifikante Umkonfiguration“ der gesamten Konstellation, vor allem zugunsten der Weltraumsicherheit und noch niedrigerer Latenzen. Für uns OMs ist besonders faszinierend, dass diese Koordination fast vollständig autonom abläuft. Die Satelliten tauschen untereinander Informationen aus, um Kollisionen proaktiv zu vermeiden. Da fühlt sich mein manuelles Antennen-Nachführen beim Fieldday plötzlich ziemlich steinzeitlich an.

2.1. Anatomie der Orbit-Schalen (Shells)

Starlink ist kein chaotischer Haufen von Satelliten, sondern eine akribisch geschichtete Torte aus verschiedenen Orbit-Schalen, die jeweils spezielle Aufgaben für die globale Abdeckung übernehmen. Die Verteilung erfolgt auf unterschiedlichen Inklinationen und Höhen, wobei Schale 1 mit einer Bahnneigung von 53 Grad und rund 550 km Höhe das Rückgrat für die bevölkerungsreichsten Gegenden unseres Planeten bildet. In den Daten finden wir aber auch Schalen bei 43 Grad, 70 Grad und die polaren Orbits bei 97,6 Grad – wobei letztere dafür sorgen, dass theoretisch sogar Pinguine in der Antarktis flüssige 4K-Streams empfangen könnten, sofern sie das nötige Kleingeld fürs Terminal zusammenkratzen.

Interessanterweise liegen die operativen Höhen meist zwischen 340 km und 600 km, was für Satellitenverhältnisse extrem niedrig ist und den Luftwiderstand der Restatmosphäre zu einem echten Problem macht. Genau diese niedrigen Orbits sind aber der Schlüssel zu den schönen kurzen Latenzen – auch wenn der Preis dafür ist, dass so ein Satellit eben nur wenige Minuten am Himmel steht, bevor er wieder abtaucht. Die neueren Generationen wie die V2 Mini besiedeln vornehmlich die tieferen Schalen um 484 bis 489 km, was darauf hindeutet, dass SpaceX den Trend zu immer niedrigeren Orbits konsequent weitertreibt, um die Signalqualität noch weiter zu optimieren.

2.2. Dynamik und Stabilität: Von Twins, Triads und Backup-Nodes

In der schönen Welt der theoretischen Physik nutzt man gern die Walker-Delta-Konfiguration, bei der alle Satelliten wie Perlen auf einer Schnur perfekt gleichmäßig über ihre Bahnebenen verteilt sind. Die Realität im LEO sieht allerdings eher nach einem aufgescheuchten Ameisenhaufen aus, in dem die Abstände zwischen den Satelliten eben nicht immer hübsch gleichmäßig sind. Forscher haben herausgefunden, dass zwar der Großteil als sogenannte reguläre Satelliten brav stabilen Mustern folgt, eine signifikante Anzahl aber als Zwillinge (Twins) oder Drillinge (Triads) in engen Clustern mit weniger als 5 Grad Phasenabstand unterwegs ist.

Diese Cluster dienen höchstwahrscheinlich als In-Orbit-Backups, die sofort einspringen, wenn einer der regulären Knoten den Dienst quittiert oder nach einem Sonnensturm eine falsche Abzweigung nimmt. Für die Netzwerkstabilität ist diese Unregelmäßigkeit allerdings eine echte Herausforderung, weil das Routing-Protokoll ständig mit variierenden Pfadlängen und Hop-Counts jonglieren muss. In der Praxis weicht die effektive Topologie dadurch von der idealen FCC-Planung ab: Schalen, die eigentlich 72 Bahnebenen haben sollten, weisen in der Realität zeitweise bis zu 79 Ebenen auf. Ordnung und Chaos liegen da oben eben dicht beieinander.

2.3. Der Lebenszyklus: Aufstieg, Betrieb und kontrolliertes Verglühen

Ein Starlink-Satellit führt ein kurzes, aber extrem bewegtes Leben von in der Regel nur 4 bis 6 Jahren – verglichen mit den alten GEO-Methusalixen erinnert das fast schon an Wegwerf-Elektronik. Der Lebenszyklus gliedert sich grob in drei Phasen, und die haben es in sich:

  • Aufstieg (~64 Tage im Median): Der Satellit schraubt sich mit seinen Ionen-Triebwerken mühsam von der Aussetzhöhe in seinen operativen Orbit. Gemütlich ist anders, aber Ionenantriebe sind nun mal eher der Marathonläufer als der Sprinter.
  • Betrieb (~864 Tage): Hier schaufelt er Datenpakete und korrigiert ständig seine Bahn, um nicht vorzeitig von der Atmosphäre verschluckt zu werden.
  • Abstieg (~107 Tage): Ist die Hardware veraltet oder der Treibstoff alle, wird ein kontrollierter Sinkflug eingeleitet, der mit dem vollständigen Verglühen in der Erdatmosphäre endet.

SpaceX hat das Design so getrimmt, dass beim Wiedereintritt nahezu 100 Prozent der Komponenten rückstandslos verglühen – das soll das gefürchtete Kessler-Syndrom verhindern, auf das wir in Kapitel 9 noch genauer eingehen. Für uns am Boden bedeutet dieser ständige Flottenaustausch zweierlei: Wir haben einerseits immer topmoderne Technik über unseren Köpfen, müssen andererseits aber damit leben, dass der Weltraum zu einer Art kosmischem Recyclinghof mit beachtlicher Durchlaufgeschwindigkeit geworden ist.

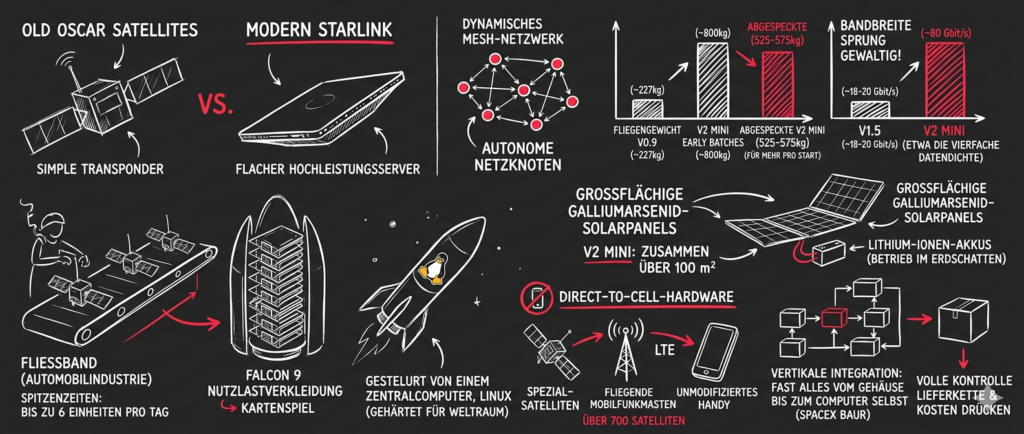

3. Die Hardware im Orbit – Ein fliegender Hochleistungsrechner

Wenn wir Funkamateure an Satelliten denken, haben wir oft noch die guten alten OSCAR-Kisten im Kopf. Ein Starlink-Satellit ist dagegen im Grunde ein flacher, durchoptimierter Hochleistungsserver, der zufällig auch noch Triebwerke und Laserkanonen mit sich herumträgt. Diese Hardware entsteht nicht liebevoll als Einzelstück in einer Manufaktur, sondern rollt im Fließbandverfahren mit Methoden aus der Automobilindustrie vom Band – in Spitzenzeiten bis zu sechs Einheiten pro Tag. Die ungewöhnlich flache Bauform erlaubt es, die Satelliten wie ein Kartenspiel in der Nutzlastverkleidung einer Falcon 9 zu stapeln, sodass pro Start eine enorme Menge ins All wandert. Gesteuert wird der ganze Apparat von einem Zentralcomputer, auf dem ein speziell für die Strahlungsumgebung des Weltraums gehärtetes Linux läuft. Ja, auch im Orbit regiert der Pinguin.

  • Starlink-Satelliten sind autonome Netzknoten in einem dynamischen Mesh-Netzwerk und damit technologisch meilenweit von simplen Transpondern entfernt.
  • Jede Generation legt ordentlich zu: vom Fliegengewicht mit etwa 227 kg bei Version 0.9 auf rund 800 kg bei den frühen V2-Mini-Batches (spätere, abgespeckte Versionen liegen eher bei 525 bis 575 kg, damit mehr pro Start in die Rakete passen).
  • Bei der Bandbreite ist der Sprung gewaltig: Ein älterer V1.5-Satellit brachte es auf grob 18 bis 20 Gbit/s, während ein moderner V2 Mini rund 80 Gbit/s an Kapazität liefert – also etwa die vierfache Datendichte.
  • Das Herzstück der Stromversorgung sind großflächige Galliumarsenid-Solarpanels (beim V2 Mini zwei Flächen mit zusammen über 100 m²), die nach dem Start entfaltet werden und zusammen mit Lithium-Ionen-Akkus auch im Erdschatten den Betrieb sichern.
  • Ein wachsender Teil der Flotte trägt zusätzlich Direct-to-Cell-Hardware: Über 700 dieser Spezial-Satelliten funktionieren als fliegende Mobilfunkmasten und beamen LTE-Signale direkt auf unmodifizierte Handys.
  • Dank vertikaler Integration baut SpaceX fast alles vom Gehäuse bis zum Computer selbst, um die volle Kontrolle über die Lieferkette zu behalten – und nebenbei die Kosten zu drücken.

3.1. Antriebssysteme: Hall-Effekt-Ionen-Triebwerke

Um sich im LEO zu halten und nicht vorzeitig als Sternschnuppe zu enden, vertrauen die Satelliten auf hocheffiziente Hall-Effekt-Ionen-Triebwerke. Die frühen Generationen (V1.0 und V1.5) liefen noch mit Krypton-Gas, bei den neueren V2-Mini-Satelliten ist SpaceX auf Argon umgestiegen – deutlich günstiger und effizienter. Diese Triebwerke begleiten den Satelliten durch sein gesamtes Leben: Sie hieven ihn von der Aussetzhöhe in den operativen Orbit, halten ihn dort gegen den zähen Rest-Luftwiderstand auf Position und leiten am Ende den kontrollierten Abstieg ein.

  • Sie ermöglichen präzise Bahnkorrekturen und das autonome Ausweichen vor Weltraumschrott oder anderen Satelliten, gefüttert mit Daten des US-Verteidigungsministeriums.
  • Hall-Effekt-Antriebe beschleunigen Ionen mit elektrischen Feldern und erzeugen so einen kontinuierlichen, wenn auch sanften Schub bei extrem geringem Treibstoffverbrauch – Geduld statt Wumms.
  • Argon ist im Vergleich zum früher üblichen Xenon oder Krypton schlicht massenhaft verfügbar, was bei zehntausenden Objekten richtig Geld spart.

3.2. Avionik und Navigation: Star Tracker und GPS-Synchronisation

Damit ein Satellit seine Phased-Array-Antennen und Laser-Links bei 27.000 km/h punktgenau ausrichten kann, braucht er eine Orientierung, die feiner ist als die Einstellung eines 2-Meter-Beams beim Fieldday (und die ist ja bekanntlich schon Millimeterarbeit). Hier kommen die sogenannten Star Tracker ins Spiel – optische Sensoren, die laufend das Sternenbild fotografieren und mit einer internen Datenbank abgleichen, um die Lage im Raum auf Bruchteile eines Grades genau zu bestimmen. Zusätzlich sind GPS-Empfänger an Bord, die nicht nur die Position im Orbit liefern, sondern vor allem die hochpräzise Zeitsynchronisation im Nanosekundenbereich gewährleisten.

  • Das Navigationssystem fusioniert Star-Tracker-Daten, GPS und Trägheitssensoren (IMUs), um in Echtzeit autonome Entscheidungen zu treffen.
  • Reaktionsräder im Inneren erlauben präzise Drehungen ganz ohne Treibstoff, indem einfach die Drehzahl der massereichen Räder variiert wird – Drehimpuls sei Dank.
  • Die Zeitstempel der GPS-Signale sind die Grundlage für das Time-Division-Duplexing (TDD), bei dem Sender und Empfänger ihre Zeitfenster perfekt aufeinander abstimmen müssen.
  • Das System erkennt potenzielle Konjunktionen, also Begegnungen mit Trümmerteilen, und leitet proaktiv Ausweichmanöver ein, ohne dass irgendwer am Boden eingreifen muss.

3.3. Halbleitertechnik und die Dotierungs-Problematik (The „Deep-Teardown“)

Kommen wir zur Abteilung „schwarze Magie“, wo wir OMs nur zu gern wüssten, wie viele Atome Phosphor oder Bor SpaceX eigentlich in seine Silizium-Wafer schubst. Auch wenn die exakten Dotierungskonzentrationen wie ein Staatsgeheimnis gehütet werden, verraten uns detaillierte Teardowns, dass auf den RF-Boards massiv kundenspezifische ASICs (Application-Specific Integrated Circuits) in CMOS-Technologie zum Einsatz kommen. Diese Chips sind kleine Kraftwerke: Sie packen hunderte Beamforming-Kanäle, Verstärker und Phasenschieber auf engsten Raum, was eine enorme thermische Last erzeugt.

  • Die Integration ist so hoch, dass die Chips im Betrieb mächtig Abwärme produzieren – bei den Bodengeräten reicht die Hitze sogar aus, um im Winter Schnee und Eis auf der Antenne wegzuschmelzen. Praktischer Nebeneffekt für alle, die im Schneegürtel wohnen.
  • Der Einsatz von CMOS ist ein Schlüssel zur Kostensenkung, weil sich diese Chips in riesigen Stückzahlen viel günstiger fertigen lassen als die klassischen Galliumnitrid-Komponenten (GaN) aus dem Militärsektor.
  • Jede Antenneneinheit beherbergt auf ihrem PCB hunderte dieser Mikrochips, kaskadiert über ein komplexes Netz aus Leiterbahnen, um die über 1.000 Patch-Antennen anzusteuern.
  • Ein PLL-Modul im Zentrum der Platine liefert die Taktsignale für die aktiven Komponenten des Phased Arrays – eine meisterhafte Leistung im HF-Design jenseits der 12 GHz.
  • Da es im Vakuum keine klassischen Kühlrippen mit Konvektion gibt, ist das thermische Management über die flache Gehäusestruktur ein kritischer Punkt der ganzen Hardware-Architektur.

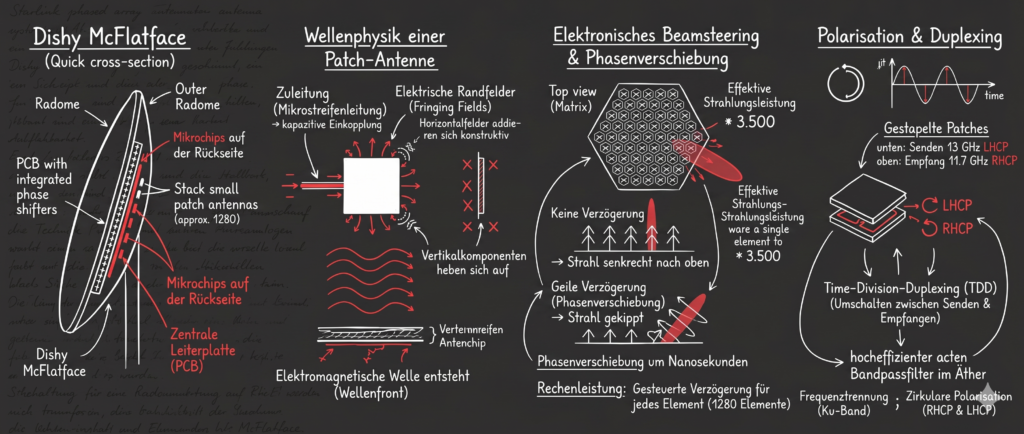

4. Das Herzstück: Phased-Array-Antennentechnik

Wenn wir Funkamateure an Satellitenantennen denken, taucht sofort das Bild eines riesigen Parabolspiegels auf, den wir mit massiven Rotoren und einer ordentlichen Portion Glück dem flitzenden Objekt am Himmel hinterherkurbeln. SpaceX hat dieses Konzept für Starlink komplett über Bord geworfen und setzt stattdessen auf eine Technologie, die früher fast ausschließlich dem Militär für sündhaft teure Radarsysteme vorbehalten war: die Phased-Array-Antenne. Damit lässt sich der Funkstrahl ganz ohne mechanische Bewegung in Sekundenbruchteilen über den gesamten Himmel schwenken – bei einer Bahngeschwindigkeit von 27.000 km/h ist das auch bitter nötig. Während wir uns oft schon freuen, wenn die Stehwelle auf dem 2-Meter-Band einigermaßen passt, jongliert Dishy McFlatface hier mit komplexester HF-Magie, um die Verbindung stabil zu halten. Schauen wir uns an, wie hunderte winzige Elemente zusammenarbeiten, um einen Strahl zu formen, der die 550 km bis in den Orbit überbrückt.

4.1. Elektronisches Beamsteering und Phasenverschiebung

Das Geheimnis von Dishy steckt nicht in einem einzelnen großen Strahler, sondern in einer beeindruckenden hexagonalen Matrix aus rund 1.280 winzigen Patch-Antennen, die alle auf einer einzigen großen Leiterplatte (PCB) sitzen. Jede dieser Mini-Antennen wird von hochintegrierten Mikrochips auf der Rückseite des Boards gesteuert, die als digitale Phasenschieber arbeiten. Senden alle Elemente das Signal exakt gleichzeitig aus, addieren sich die Wellenfronten so, dass der Strahl senkrecht nach oben abgestrahlt wird. Um ihn nun elektronisch zu schwenken, verzögert der Steuercomputer das Signal für bestimmte Elemente um winzigste Bruchteile einer Nanosekunde. Durch diese gezielte Phasenverschiebung kippt die gesamte resultierende Wellenfront, und der gebündelte Beam zeigt innerhalb von Mikrosekunden in eine völlig andere Richtung. Die nötige Rechenleistung ist gewaltig: Die Software muss unter Einbeziehung der eigenen GPS-Koordinaten und der bekannten Satellitenbahnen ständig neue Phasenwerte berechnen und an hunderte Beamforming-Chips verteilen. Das geht so flott, dass das System nahtlos von einem Satelliten zum nächsten springt, noch bevor wir am Boden überhaupt mitbekommen, dass der erste Vogel gerade hinter dem Horizont abtaucht.

4.2. Physikalische Grundlagen: Konstruktive Interferenz und Fringing Fields

Um zu verstehen, warum diese winzigen Kupferplättchen überhaupt funken, müssen wir tief in die Wellenphysik abtauchen – dorthin, wo ein 12-GHz-Signal eine Schwingungsdauer von gerade mal 83 Pikosekunden hat. Die Speisung läuft über eine Mikrostreifenleitung, die knapp unterhalb des eigentlichen Antennenpatches endet und die Energie kapazitiv einkoppelt. Erreicht die HF-Spannung am Ende der Zuleitung ihr Maximum, werden Elektronen auf dem Patch verdrängt, was zu einer Ladungstrennung und damit zu elektrischen Feldern zwischen Patch und Zuleitung führt. Das Schöne daran: Die vertikalen Feldkomponenten heben sich gegenseitig auf, während die horizontalen Randfelder – die sogenannten Fringing Fields – in dieselbe Richtung zeigen und sich konstruktiv überlagern.

Diese oszillierenden Felder erzeugen zusammen mit dem fließenden Strom ein senkrechtes Magnetfeld, wodurch eine elektromagnetische Welle entsteht, die sich wie ein expandierender Ballon im Raum ausbreitet. Im Zusammenspiel von über tausend solcher Einzelstrahler entsteht in der Hauptkeule eine so kräftige konstruktive Interferenz, dass die effektive Strahlungsleistung um den Faktor 3.500 höher liegt als bei einer einzelnen Patch-Antenne. Es ist ein bisschen so, als würde man tausend kleine Taschenlampen so perfekt aufeinander abstimmen, dass sie zusammen einen gebündelten Strahl bilden, der bis an den Rand des Weltraums reicht. Wellenphysik kann eben auch elegant.

4.3. Polarisation und Entkopplung

Damit man sich beim Senden und Empfangen nicht im eigenen QRM verheddert, nutzt Starlink eine ausgeklügelte Kombination aus Frequenztrennung und zirkularer Polarisation. Die genauen Frequenzbereiche im Ku-Band schauen wir uns gleich in Kapitel 5 noch im Detail an – hier interessiert uns vor allem der Trick mit der Drehrichtung: Für den Downlink kommen rechtsdrehend zirkular polarisierte Wellen (RHCP) zum Einsatz, für den Uplink linksdrehend zirkular polarisierte (LHCP). Das hat den charmanten Vorteil, dass die Antennen deutlich unempfindlicher gegenüber atmosphärischen Effekten wie der Faraday-Rotation sind und sich Reflexionen besser unterdrücken lassen.

Die Trennung von Sende- und Empfangsweg wird zusätzlich durch das schon erwähnte Time-Division-Duplexing (TDD) gestützt, bei dem das Terminal in extrem kurzen Zeitfenstern zwischen Senden und Empfangen umschaltet. Auf der Hardware-Ebene finden wir oft zwei gestapelte Patches pro Element: der untere fürs Senden bei etwa 13 GHz, der obere für den Empfang bei 11,7 GHz optimiert. Durch diese präzise Dimensionierung werden störende Frequenzen außerhalb des Nutzbandes physikalisch einfach ignoriert – damit wird die ganze Konstruktion nebenbei zu einem hocheffizienten Bandpassfilter im Äther. Zwei Fliegen mit einer Kupferklappe.

5. HF-Technik und Signalstruktur: Das OM-Spezial

Jetzt kommen wir zum eigentlichen Filetstück für jeden Funkamateur: Wir schauen uns an, wie SpaceX diesen gewaltigen Wellensalat im Äther so sortiert, dass am Ende flüssige Datenpakete in unseren Shacks landen. Wir lassen die gemütliche Kurzwelle hinter uns und stürzen uns in Frequenzbereiche, in denen die Wellenlängen so kurz sind, dass schon eine kräftige Gewitterwolke das Signal wie ein nasser Schwamm aufsaugt. Starlink ist im Grunde ein gigantisches Orchester aus Hochfrequenzsignalen über verschiedene Bänder hinweg, um sowohl die Endnutzer als auch die fetten Datenleitungen zum restlichen Internet zu bedienen. Während wir OMs uns oft schon über ein paar Kilohertz Bandbreite freuen, jongliert Musks fliegendes Netzwerk mit hunderten von Megahertz, als wär’s das Einfachste der Welt.

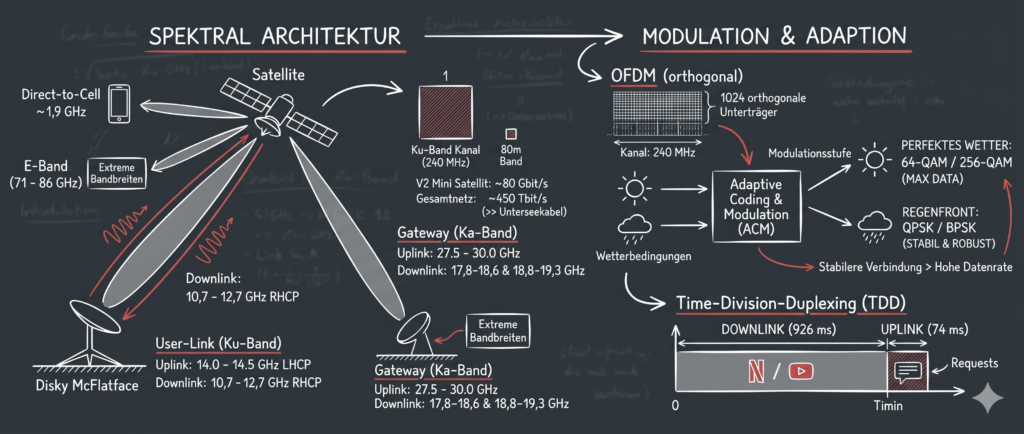

5.1. Frequenznutzung im Ku-, Ka- und E-Band

Die Architektur von Starlink basiert auf einer strikten Trennung der Aufgabenbereiche, und die spiegelt sich direkt in der Nutzung der verschiedenen Frequenzbänder wider. Für uns als Nutzer ist primär das Ku-Band relevant, denn hier läuft der sogenannte User-Link – die Verbindung zwischen unserer Schüssel am Boden und dem Satelliten im Orbit. Der Überblick über die wichtigsten Bänder:

  • User-Link (Ku-Band): Downlink vom Weltraum zu uns nach Hause auf 10,7 bis 12,7 GHz, Uplink von uns zum Satelliten auf 14,0 bis 14,5 GHz.
  • Feeder-Link (Ka-Band): Hier funkt der Satellit mit den Gateways am Boden. Downlink auf 17,8 bis 18,6 GHz sowie 18,8 bis 19,3 GHz, Uplink bei sportlichen 27,5 bis 30,0 GHz.
  • E-Band (71 bis 86 GHz): Für die Generation V2 reicht das alles offenbar noch nicht, also wurde für extrem hohe Bandbreiten zusätzlich das E-Band erschlossen.
  • Direct-to-Cell (~1,9 GHz): Als wäre der Gigahertz-Voodoo nicht genug, gibt es neuerdings Versuche, bei denen modifizierte Satelliten als Mobilfunkmasten im All normale LTE-Signale verarbeiten.

Um beim User-Link eine saubere Signaltrennung zu erreichen und atmosphärische Effekte wie die Faraday-Rotation klein zu halten, setzt SpaceX wie bereits erwähnt auf zirkulare Polarisation: Im Downlink empfangen wir rechtsdrehend zirkular polarisierte Wellen (RHCP), während unsere eigenen Sendungen linksdrehend zirkular polarisiert (LHCP) nach oben reisen. Saubere Choreographie im Äther.

Und weil wir gerade bei Zahlen sind, ein paar Hausnummern zur Bandbreite, die einem als KW-Funker die Sprache verschlagen: Ein einzelner User-Link-Kanal im Ku-Band ist 240 MHz breit – das ist mehr Bandbreite in einem einzigen Kanal, als das gesamte 80-Meter-Band für uns Funkamateure hergibt. Über mehrere solcher Kanäle und Beams kommt ein moderner V2-Mini-Satellit auf rund 80 Gbit/s an nutzbarer Kapazität. Rechnet man das über die ganze Flotte hoch, landet das Gesamtnetz mittlerweile bei einer Größenordnung von etwa 450 Tbit/s – also 450.000 Gbit/s, die da oben gleichzeitig durch den Äther geprügelt werden. Zur Einordnung: Das entspricht grob dem, was hunderte große Unterseekabel zusammen transportieren, nur eben fliegend und in ständiger Bewegung.

5.2. Modulation: OFDM und Adaptive Coding (ACM)

Schauen wir uns an, wie die Daten auf diese Frequenzen moduliert werden, landen wir bei modernen Verfahren, die wir so ähnlich aus WLAN oder Mobilfunk kennen – nur eben fürs Vakuum optimiert. Als Basis dient OFDM (Orthogonal Frequency-Division Multiplexing), bei dem ein einzelner Kanal im Ku-Band stolze 240 MHz breit ist. Innerhalb dieser riesigen Bandbreite wird das Signal in 1024 orthogonale Unterträger aufgeteilt, was eine extrem effiziente Ausnutzung des Spektrums ermöglicht. Auf diese Unterträger wird dann eine Quadratur-Amplitudenmodulation (QAM) aufgesetzt, die sich je nach Signalqualität anpassen kann.

Da der Weltraum ein ungemütlicher Ort ist und Mikrowellen empfindlich auf atmosphärische Störungen reagieren, nutzt Starlink das sogenannte Adaptive Coding and Modulation (ACM). Das System ist clever genug, die Modulationsart innerhalb von Millisekunden an die aktuellen Wetterbedingungen anzupassen. Bei strahlendem Sonnenschein und perfekter Sichtverbindung schaltet es hoch auf 64-QAM oder sogar 256-QAM, um die maximale Datenrate durch den Äther zu prügeln. Zieht jedoch eine dicke Regenfront auf und dämpft das Signal, stuft die Software auf robustere Verfahren wie QPSK oder im Notfall BPSK herunter. Das senkt zwar spürbar das Tempo, hält aber die Verbindung stabil – damit wir nicht mitten im QSO oder im Netflix-Stream im digitalen Dunkeln sitzen.

Die Trennung von Sende- und Empfangsweg erledigt dabei ein Time-Division-Duplexing-Verfahren (TDD), bei dem das Terminal in extrem präzisen Zeitfenstern zwischen Senden und Empfangen umschaltet. Interessanterweise geht der Löwenanteil der Zeit – etwa 926 Millisekunden pro Sekunde – an den Downlink, während der Uplink mit rund 74 Millisekunden auskommen muss. Das spiegelt ziemlich genau die asymmetrische Natur unserer typischen Internetnutzung wider: Wir saugen eben viel mehr Daten herunter, als wir hochladen.

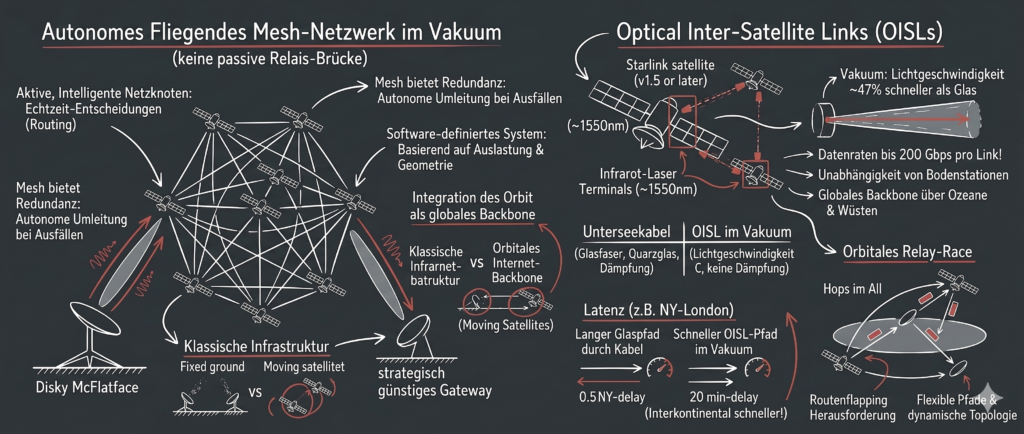

6. Die Datenautobahn im All – Laser-Links und Routing

In diesem Kapitel beweist Starlink endgültig, dass es keine simple Funkbrücke fürs platte Land ist, sondern ein autonomes, fliegendes Mesh-Netzwerk im Vakuum. Für uns Funkamateure, die wir gewohnt sind, dass unsere Signale mühsam an der Ionosphäre abprallen oder an Bodenstationen kleben bleiben, ist dieses Konzept fast ein bisschen unheimlich – Starlink verlagert die klassische Infrastruktur einfach mal komplett in den Orbit. Das System ist mittlerweile so weit, dass die Satelliten nicht mehr nur passive Relais sind, sondern aktive, intelligente Netzknoten, die Datenpakete untereinander weiterreichen, während sie mit mehrfacher Schallgeschwindigkeit über uns hinwegjagen. Man könnte fast sagen, SpaceX hat ein fliegendes Internet-Backbone geschaffen, gegen das unsere alten Punkt-zu-Punkt-Verbindungen aussehen wie eine antike Morseklapper.

  • Die Satelliten agieren als selbstverwaltete Knoten in einem großflächigen, verteilten Kommunikationsnetzwerk, das nur minimale Eingriffe vom Boden braucht.
  • Während die frühen Generationen noch eine direkte Sichtverbindung zwischen Nutzer und Bodenstation benötigten, macht die aktuelle Konstellation den Orbit zum integralen Bestandteil des globalen Internets.
  • Das Mesh-System bietet enorme Redundanz: Fällt ein Knoten aus, werden die Datenpakete autonom über alternative Pfade im All umgeleitet.
  • Als softwaredefiniertes System trifft es Routing-Entscheidungen in Echtzeit – basierend auf Auslastung, Verfügbarkeit und orbitaler Geometrie.

6.1. Optical Inter-Satellite Links (OISLs)

Jetzt zur eigentlichen technischen Sensation, bei der uns OMs das Wasser im Mund zusammenläuft: die optischen Inter-Satelliten-Verbindungen, kurz OISLs. Während die ersten Starlink-Modelle der Version 1.0 noch reine Spiegel im All waren, die gleichzeitig Kontakt zum Nutzer und zu einem Gateway halten mussten, sind die Generationen ab Version 1.5 mit Laser-Terminals bestückt. Diese nutzen Infrarot-Laser im Wellenlängenbereich um 1550 Nanometer – exakt der Bereich, den wir auch aus der terrestrischen Glasfasertechnik kennen, nur dass SpaceX hier das Kabel einfach weggelassen hat. Die erreichten Datenraten von bis zu 200 Gbps pro Link sind so gewaltig, dass unsere heimischen Breitbandanschlüsse dagegen wie ein verstopftes Abflussrohr wirken. Das Beste daran ist die Unabhängigkeit von der Bodeninfrastruktur: Diese Technik bringt Internet nun auch mitten auf den Pazifik, in die Arktis oder über unbewohnte Wüsten, wo weit und breit kein Gateway in Sicht ist.

  • Jeder Satellit trägt mehrere Laser-Terminals und kann damit gleichzeitig Verbindungen zu mehreren Nachbarsatelliten in derselben oder in benachbarten Bahnebenen halten.
  • Einen Laserstrahl über tausende Kilometer bei einer Relativgeschwindigkeit von rund 27.000 km/h punktgenau auf ein anderes Ziel auszurichten, ist schlicht meisterhafte Ingenieurskunst – versuch das mal mit einem Laserpointer auf eine vorbeifahrende ICE-Tür.
  • Da die Laser-Kommunikation im Vakuum stattfindet, gibt es keinerlei atmosphärische Störungen durch Regen, Schnee oder Nebel, was die Verbindung extrem stabil und effizient macht.
  • Durch diese Technologie wurde Starlink von einem bloßen Zugangsdienst zu einem globalen Hochgeschwindigkeits-Backbone im Weltraum.

6.2. Mesh-Routing und das „Relay-Race“ im Orbit

Schaut man sich das Routing der Datenpakete im Starlink-Netz an, erinnert das Ganze an einen orbitalen Staffellauf, bei dem der Stab – also unser Datenpaket – ständig vom einen Läufer zum nächsten gereicht wird. Die Satelliten suchen sich vollkommen autonom ihre Nachbarn und richten ihre Laser hochpräzise aufeinander aus, um ein dynamisches Routing-Netzwerk zu weben. Der entscheidende physikalische Clou liegt dabei in der Ausbreitungsgeschwindigkeit: Licht bewegt sich im Vakuum rund 47 Prozent schneller als im Quarzglas einer Glasfaser. Das führt zu dem schön kontraintuitiven Ergebnis, dass eine interkontinentale Verbindung – sagen wir New York nach London – über die Starlink-Laser-Links im All theoretisch eine geringere Latenz haben kann als das Signal, das durch die Glasfasern der Unterseekabel über den Meeresboden kriecht.

  • Die Datenpakete hüpfen über mehrere Hops im All, bevor sie an einem strategisch günstig gelegenen Gateway wieder ins terrestrische Internet eingespeist werden.
  • Dieses Mesh-Routing macht das System extrem flexibel, weil Pfadlängen und Hop-Counts ständig an die dynamische Topologie der Konstellation angepasst werden.
  • Forscher haben festgestellt, dass dieses dynamische Routing bei herkömmlichen Protokollen zu kurzen Latenzspitzen oder Routenflapping führen kann – eine dauerhafte Herausforderung fürs Systemmanagement im LEO.
  • Aus der Kombination von höherer Lichtgeschwindigkeit im Vakuum und intelligenter Wegfindung im Mesh setzt Starlink neue Maßstäbe für die globale Echtzeitkommunikation.

7. Das Bodensegment und das globale Backbone

Irgendwann ist auch für den ambitioniertesten Funkamateur der Moment gekommen, in dem die Daten aus dem luftleeren Raum wieder zurück auf den harten Boden der Tatsachen – beziehungsweise in die Glasfaser – finden müssen. Das Bodensegment bildet das terrestrische Rückgrat des gesamten Starlink-Systems und sorgt dafür, dass die im Orbit gesammelten Datenpakete ihren Weg ins weltweite Internet finden. Ohne diese Bodenstationen wäre das Netzwerk nur ein geschlossener Zirkel aus Satelliten, die sich gegenseitig mit Lasern befunken – technisch zwar beeindruckend, beim Abruf von YouTube-Videos aber herzlich nutzlos. Die Architektur ist als softwaredefiniertes Netzwerk ausgelegt, das Routing-Entscheidungen dynamisch nach Satellitenverfügbarkeit und Sichtbarkeit der Bodenstationen trifft.

  • Die Bodenstationen hängen auf der einen Seite am Internet und halten auf der anderen eine drahtlose Verbindung zu den Satelliten im All.
  • Das System ist so ausgelegt, dass die Satelliten als fliegende Relais die Anfragen der Nutzer an die nächstgelegene Bodenstation weiterreichen.
  • Telemetrie-, Tracking- und Kontrollsysteme halten die kontinuierliche bidirektionale Kommunikation mit den Raumfahrzeugen aufrecht, überwachen deren Gesundheit und steuern Bahnanpassungen.
  • Dank autonomer Onboard-Systeme braucht es kaum noch manuelle Eingriffe vom Boden, während die systemweite Aufsicht trotzdem gewahrt bleibt.

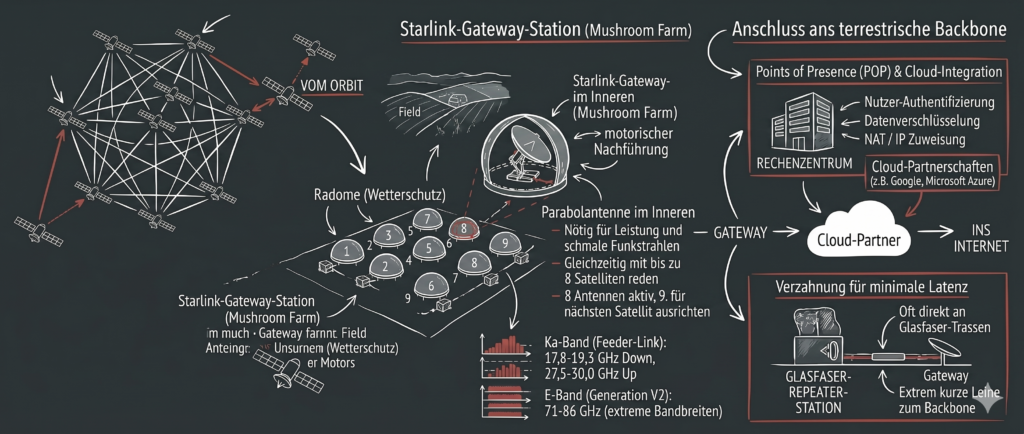

7.1. Gateways und Mushroom Farms

Wenn du über Land fährst und plötzlich auf eine Ansammlung weißer Kuppeln stößt, die wie eine überdimensionale Pilzzucht aussehen, hast du höchstwahrscheinlich eine Starlink-Gateway-Station gefunden. Diese sogenannten Mushroom Farms beherbergen die entscheidende Technik, um die gewaltigen Datenmengen der Konstellation zu bändigen.

  • Die auffälligen weißen Kuppeln heißen Radome und dienen primär als Wetterschutz, der die empfindliche Mechanik im Inneren vor Schnee und Regen bewahrt.
  • Im Inneren stecken – anders als bei unseren flachen Nutzerterminals – echte Parabolantennen, die den am Himmel flitzenden Satelliten motorisch und präzise folgen.
  • SpaceX setzt an den Gateways bewusst auf Parabolspiegel, weil die mehr Leistung und schmalere Funkstrahlen liefern – nötig, um gleichzeitig mit bis zu acht Satelliten zu reden, ohne dass es sich gegenseitig stört.
  • Ein typischer Gateway-Standort hat oft neun Antennen: acht übertragen aktiv Daten, die neunte richtet sich schon mal für den nächsten auftauchenden Satelliten neu aus. Vorausschauend wie ein guter Contest-Operator.
  • Für den Feeder-Link wird das Ka-Band genutzt (Downlink 17,8 bis 19,3 GHz, Uplink 27,5 bis 30,0 GHz), die neueren Generationen zapfen für extreme Bandbreiten zusätzlich das E-Band zwischen 71 und 86 GHz an.
  • Weltweit gibt es bereits über 170 dieser Gateway-Standorte (Stand Anfang 2026), strategisch bewusst abseits der großen Ballungszentren platziert, um Interferenzen aus dem Weg zu gehen. Allein in den USA betreibt SpaceX über 100 Gateway-Sites mit zusammen mehr als 1.500 Antennen.

7.2. Points of Presence (POP) und Cloud-Integration

Am Gateway landen die Daten natürlich nicht in einer digitalen Sackgasse, sondern müssen so schnell wie möglich ins eigentliche Nervensystem des Internets eingespeist werden. Und da wir OMs wissen, dass jeder Zentimeter Umweg zusätzliche Latenz bedeutet, hält SpaceX die Leine zwischen Weltraum und den großen Internet-Knotenpunkten extrem kurz.

  • Die Gateways sind über Hochgeschwindigkeits-Glasfaser direkt mit Points of Presence verbunden, wo SpaceX Platz in großen Rechenzentren mietet, um die Datenströme zu verarbeiten.
  • An diesen POPs laufen die wichtigen Aufgaben: Nutzer-Authentifizierung, Datenverschlüsselung und die Zuweisung von IP-Adressen per Network Address Translation.
  • Ein strategisches Highlight ist die Cloud-Partnerschaft mit Google, bei der SpaceX Bodenstationen direkt in den Google-Rechenzentren installiert, um die Latenz auf ein Minimum zu drücken.
  • Auch mit Microsoft besteht eine Allianz: Starlink unterstützt das modulare Cloud-Geschäft Azure Space, um mobiles Cloud-Computing an fast jedem Ort der Welt anzubieten.
  • Oft sitzen die Gateways direkt an Glasfaser-Repeater-Stationen, die ohnehin alle paar Kilometer entlang der großen Trassen stehen und damit den idealen Anschlusspunkt fürs globale Backbone bilden.
  • Durch diese enge Verzahnung erreichen die Datenpakete das Internet-Backbone so effizient, dass die Verbindung für den Endnutzer trotz des Umwegs über den Orbit praktisch instantan wirkt.

8. Starlink für Hacker: Alternative Anwendungen

Jetzt verlassen wir die ausgetretenen Pfade des gewöhnlichen Internetkonsums und widmen uns den dunkleren – beziehungsweise spannenderen – Ecken des Starlink-Universums, indem wir das Netzwerk als Signal of Opportunity betrachten. Für uns Funkamateure ist es ja fast schon ein Volkssport, Signale abzugreifen, die eigentlich gar nicht für unsere Ohren – oder in diesem Fall für unsere SDR-Empfänger – bestimmt waren. Während die meisten Menschen Starlink nur als fliegenden WLAN-Router sehen, erkennen wir darin eine globale Infrastruktur aus tausenden wandernden Sendern, die sich für Zwecke nutzen lässt, von denen Elon Musk bei der Planung vielleicht nicht mal geträumt hat. Wir betrachten das System hier als ein riesiges, nicht kooperatives Netzwerk: Seine proprietäre Struktur wird uns offiziell verschwiegen, hinterlässt aber genug Spuren im Äther, um von findigen OMs und Forschern seziert zu werden. Es geht also um den tiefen Sturz in den Kaninchenbau der Signalextraktion, bei dem wir die Ku-Band-Downlinks in Werkzeuge zur Positionsbestimmung umfunktionieren – ganz ohne auf die Gnade fremder GPS-Betreiber angewiesen zu sein.

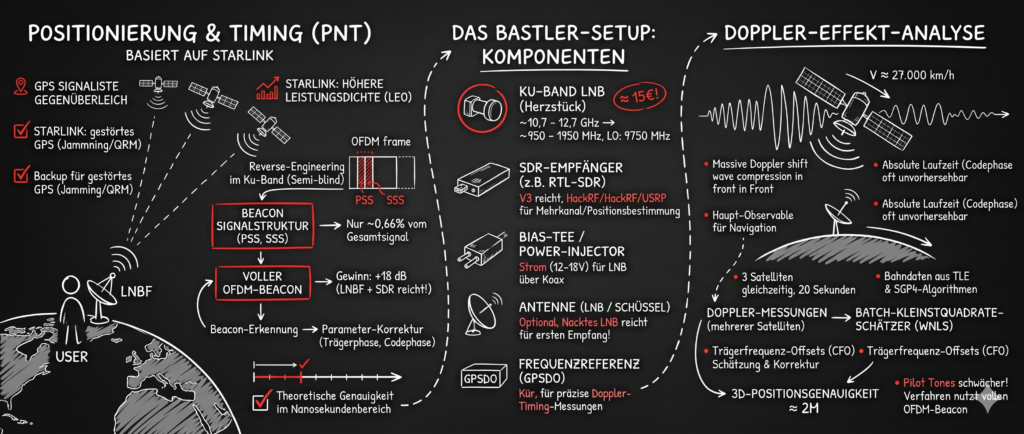

8.1. Positionierung, Navigation und Timing (PNT)

Die Nutzung von Starlink für PNT-Zwecke ist die ultimative Antwort auf ein altbekanntes Problem: GPS-Signale wirken gegen die Starlink-Signale fast wie ein geflüstertes Geheimnis und lassen sich entsprechend leicht stören. Da die Starlink-Satelliten im LEO viel näher an der Erde kreisen, kommen ihre Signale mit deutlich höherer Leistungsdichte bei uns an – ideales Backup-Material, wenn das normale GPS mal wieder durch lokales QRM oder absichtliche Jammer in die Knie gezwungen wird.

  • Forscher haben sich die Mühe gemacht, die Signalstruktur im Ku-Band mit semi-blinden Reverse-Engineering-Methoden zu entschlüsseln, da SpaceX diese Infos nun mal nicht freiwillig im Bastlerhandbuch ablegt.
  • Ein entscheidender Durchbruch war die Entdeckung der sogenannten Beacons, etwa der Primary- und Secondary-Synchronization-Signal-Sequenzen (PSS und SSS), die am Anfang jedes OFDM-Frames stehen.
  • Interessanterweise machen diese Sequenzen nur einen winzigen Bruchteil von etwa 0,66 Prozent des gesamten Signals aus – und reichten doch, um den Satelliten überhaupt erst einmal elektronisch an die Angel zu bekommen.
  • Neuere Analysen zeigen, dass man noch viel tiefer graben kann, indem man den vollen OFDM-Beacon nutzt, der das gesamte Zeit-Frequenz-Gitter überspannt.
  • Über diesen vollen Beacon lässt sich ein Verarbeitungsgewinn von zusätzlichen 18 dB herausholen, was bedeutet: Selbst mit einer billigen LNBF-Schüssel und einem SDR fischen wir zuverlässig Daten aus dem Rauschen.
  • Der Trick der blinden Schätzung funktioniert, indem der Empfänger zyklisch zwischen Beacon-Erkennung und Korrektur der zeitvarianten Parameter wie Trägerphase und Codephase hin- und herpendelt, bis die Signalenergie konvergiert.
  • Schöpft man die volle Bandbreite von 240 MHz aus, liefert die resultierende Autokorrelationsfunktion eine theoretische Genauigkeit im Nanosekundenbereich – präziser, als wenn du bei einem ewig langen QSO die Sekunden mitzählst.

8.2. Das Bastler-Setup: Was du wirklich brauchst

Genug der grauen Theorie – kommen wir zum Teil, bei dem es in der Bastelkiste kribbelt. Das Schöne an der Sache: Du musst weder ein Vermögen ausgeben noch ein Radioobservatorium im Garten errichten. Die Forscher der University of Texas haben zwar mit schwerem Gerät hantiert, aber für den Einstieg ins Lauschen reicht erstaunlich genügsame Hardware. Hier die Einkaufsliste für den heimischen Starlink-Schnüffler:

  • Universal-Ku-Band-LNB (das Herzstück): Ein ganz gewöhnlicher Sat-TV-LNB, wie er an jeder Astra-Schüssel hängt. Er vereint Feedhorn-Antenne, rauscharmen Vorverstärker und Abwärtsmischer in einem Gehäuse und holt das ~10,7 bis 12,7 GHz starke Ku-Band-Signal auf handliche 950 bis 1950 MHz herunter. Der eingebaute Lokaloszillator (LO) liegt typischerweise bei 9750 MHz – diesen Wert musst du in der SDR-Software berücksichtigen. Kostenpunkt: oft unter 15 Euro. Günstiger kommt man an 12 GHz kaum heran.
  • SDR-Empfänger: Für den Anfang genügt ein RTL-SDR (am besten die V3-Variante), der die heruntergemischten Signale problemlos verdaut. Wer es ernster meint und größere Bandbreiten oder mehrere synchronisierte Kanäle für echte Positionsbestimmung will, greift zu einem HackRF, einem Airspy oder – in der Profiliga – einem USRP.
  • Bias-Tee / Power-Injector: Der LNB will mit Strom versorgt werden (meist 12 bis 18 V), und zwar über das Koaxkabel. Ein Bias-Tee speist diese Gleichspannung ein, ohne das HF-Signal zu stören. Viele RTL-SDR-V3-Dongles haben sogar schon ein schaltbares 4,5-V-Bias-Tee an Bord – das reicht zwar nicht für den LNB, zeigt aber das Prinzip.
  • Antenne? Optional! Und hier kommt der Clou: Die Beacon-Signale sind so kräftig, dass für den ersten Empfang nicht mal ein Parabolspiegel nötig ist – der nackte LNB mit seinem Feedhorn genügt, um die vorbeiziehenden Satelliten im Wasserfalldiagramm aufblitzen zu sehen. Für saubere Doppler-Messungen oder gar Positionsbestimmung schadet eine kleine Schüssel (etwa 60 bis 90 cm) aber nicht, weil sie den Störnebel reduziert.
  • Frequenzreferenz (für die Kür): Sobald es um präzise Doppler- oder Timing-Messungen geht, ist die Frequenzstabilität deines SDR der Flaschenhals. Ein GPSDO (GPS-disziplinierter Oszillator) als externe 10-MHz-Referenz bringt deinen Empfänger auf Linie – die Forscher nutzten genau dafür einen externen, hochstabilen Taktgeber.

Ein ehrlicher Wermutstropfen zum Schluss, damit du nicht enttäuscht in den Garten stapfst: Die ursprünglich so beliebten Pilot Tones, mit denen die frühen Doppler-Experimente liefen, sind seit etwa 2023 deutlich schwächer und unzuverlässiger geworden – vermutlich ein Nebeneffekt der laufenden Signal-Optimierungen bei SpaceX (Stichwort CFO-Korrekturen, dazu gleich mehr). Die spannenden neuen Verfahren setzen deshalb auf den vollen OFDM-Beacon statt auf die simplen Töne. Für ein erstes „Ich sehe sie im Wasserfall!“-Erfolgserlebnis reicht das simple Setup aber allemal – und genau das ist ja meistens der Moment, in dem uns OMs das Basteln so süchtig macht.

8.3. Doppler-Effekt-Analyse

Der eigentliche Zaubertrick für die Positionsbestimmung mit Starlink steckt in der brachialen Geschwindigkeit der Satelliten, die mit 27.000 km/h über uns hinwegfegen und dabei eine Frequenzverschiebung verursachen, die wir als Doppler-Shift messen können. Wir nutzen die Satelliten also als bewegliche Funkfeuer, wandeln die gemessenen Doppler-Werte in Entfernungsänderungsraten um und füttern damit einen ziemlich komplexen mathematischen Filter.

  • Die hohe Geschwindigkeit im LEO sorgt für einen massiven Doppler-Shift, unsere wichtigste Navigations-Observable – denn die direkte Messung der absoluten Laufzeit (Codephase) springt bei Starlink durch interne Netzwerk-Korrekturen oft unvorhersehbar.
  • Um eine Position auf der Erdoberfläche zu bestimmen, kommt ein gewichteter, nichtlinearer Batch-Kleinstquadrate-Schätzer (WNLS) zum Einsatz, der die Doppler-Messungen mehrerer Satelliten kombiniert.
  • Experimentelle Daten aus dem Jahr 2024 zeigen, dass schon drei gleichzeitig aktive Starlink-Satelliten genügen, um innerhalb von 20 Sekunden eine 3D-Positionsgenauigkeit von etwa zwei Metern zu erreichen.
  • Für die Messungen greift man auf die Bahndaten aus den öffentlich zugänglichen Two-Line-Element-Dateien (TLE) zurück, die mit SGP4-Algorithmen propagiert werden, um zu wissen, wo der Satellit zum Messzeitpunkt eigentlich stand.
  • Ein kleines Hindernis waren früher die plötzlichen Korrekturen des Trägerfrequenz-Offsets (CFO), die das System jede Sekunde vornahm – seit 2024 scheinen diese Sprünge seltener zu sein, was die Präzision deutlich erhöht.
  • Diese Frequenzsprünge lassen sich sogar on-the-fly im Tracking-Loop des Software-Defined Receivers schätzen und korrigieren, indem man die Abweichung zwischen vorhergesagtem und gemessenem Doppler analysiert.
  • Am Ende des Tages heißt das: Mit einem simplen Setup aus einer nach oben gerichteten LNBF-Antenne und ein paar synchronisierten SDR-Kanälen kannst du dich weltweit orten, solange mindestens drei Satelliten ihre OFDM-Pakete über deinem Kopf jonglieren.

9. Kritik, Herausforderungen und die Starship-Ära

In diesem abschließenden Kapitel müssen wir uns eingestehen, dass selbst das beeindruckendste Netzwerk im All nicht ohne Nebenwirkungen kommt. Wo wir Funkamateure uns über ein rauschfreies Signal freuen, gibt es andere Wissenschaftszweige, die durch die schiere Masse an Hardware über unseren Köpfen sprichwörtlich im Dunkeln stehen – oder zumindest mit Streifen im Bild kämpfen. Starlink ist ein Projekt von beispiellosem Ausmaß, das die Grenzen des Machbaren im LEO verschiebt, dabei aber auch berechtigte Sorgen um die Nachhaltigkeit der Raumfahrt und die Integrität unserer Blicke ins All weckt. Schauen wir uns die dunklen Flecken auf der glänzenden Weste von SpaceX an: von Lichtverschmutzung über die Trümmerproblematik bis zur technologischen Flucht nach vorn mit der neuen Starship-Rakete.

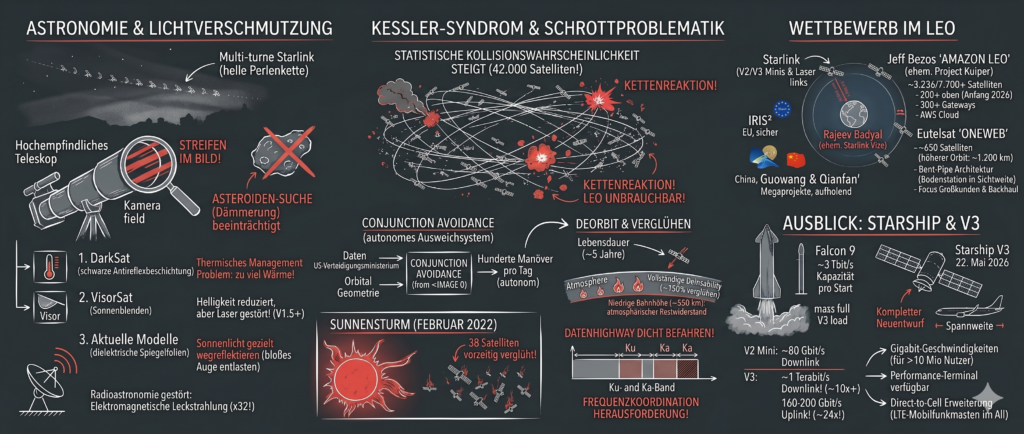

9.1. Astronomie und Lichtverschmutzung

Das auffälligste Phänomen für jeden Gelegenheitsbeobachter sind die sogenannten Starlink-Züge – jene hellen Perlenketten am Nachthimmel, die kurz nach einem Start in niedriger Höhe vorbeiziehen und schon so manchen Zeitgenossen kurzzeitig an außerirdischen Besuch glauben ließen. Für die Astronomie sind diese Lichtpunkte allerdings ein massives Ärgernis, weil die Satelliten Sonnenlicht reflektieren und helle Streifen durch hochempfindliche Teleskopaufnahmen ziehen. Besonders kritisch ist das in der Dämmerung, wenn Astronomen nach potenziell gefährlichen erdnahen Asteroiden in Sonnennähe suchen.

SpaceX hat auf die Kritik reagiert und mehrere Abdunklungstechniken erprobt – angefangen beim experimentellen DarkSat mit schwarzer Antireflexbeschichtung. Das erwies sich allerdings als problematisch fürs thermische Management, weil die dunkle Oberfläche schlicht zu viel Wärme schluckte. Als Nächstes folgte VisorSat, bei dem kleine Sonnenblenden die reflektierenden Flächen beschatteten und die Helligkeit deutlich reduzierten. Mit der Einführung der Laserverbindungen in der Generation V1.5 mussten diese Visiere jedoch wieder weichen, da sie die optischen Kommunikationspfade störten. Aktuelle Modelle setzen stattdessen auf spezielle dielektrische Spiegelfolien, die das Sonnenlicht gezielt von der Erde wegreflektieren, um die Sichtbarkeit für das bloße Auge unter die Wahrnehmungsschwelle zu drücken.

Doch nicht nur das optische Spektrum ist betroffen: Radioastronomen klagen bei der neuesten Satellitengeneration über drastisch gestiegene elektromagnetische Leckstrahlung, die im Vergleich zu den Vorgängern um das 32-Fache zugenommen hat und empfindliche Messungen von Radioteleskopen wie LOFAR empfindlich stören kann. Ironie des Schicksals: Ausgerechnet das Funknetz, das uns Konnektivität bringt, macht den Radioastronomen das Lauschen schwer.

9.2. Das Kessler-Syndrom und Weltraumschrott

Ein weiteres Schreckensszenario der Raumfahrt ist das schon mehrfach erwähnte Kessler-Syndrom: eine Kettenreaktion aus Kollisionen, die den gesamten LEO in ein unbrauchbares Trümmerfeld verwandelt. Bei einer Konstellation, die jetzt schon über 10.000 aktive Einheiten umfasst und auf bis zu 42.000 Satelliten anwachsen könnte, steigt die statistische Kollisionswahrscheinlichkeit natürlich kräftig. SpaceX begegnet dem Risiko mit einem hochgradig autonomen Ausweichsystem, der sogenannten Conjunction Avoidance, die auf Daten des US-Verteidigungsministeriums basiert. Die Satelliten führen pro Tag hunderte Manöver eigenständig durch, um Trümmerteilen oder anderen Raumfahrzeugen auszuweichen – ganz ohne dass ein Operator am Boden den Joystick zücken muss.

Um das Schrott-Problem langfristig im Zaum zu halten, sind die Satelliten so konzipiert, dass sie am Ende ihrer Lebensdauer von etwa fünf Jahren kontrolliert in die Atmosphäre eintreten. Der entscheidende technologische Trumpf ist die vollständige Demisability: Die Hardware ist so gebaut, dass sie beim Wiedereintritt zu nahezu 100 Prozent verglüht und keine gefährlichen Trümmer auf der Erdoberfläche hinterlässt. Selbst bei einem Totalausfall sorgt die niedrige Bahnhöhe von rund 550 km dafür, dass der atmosphärische Restwiderstand den Satelliten in weniger als fünf Jahren nach unten zieht. Trotzdem bleibt das System anfällig für äußere Einflüsse, wie der Februar 2022 eindrucksvoll zeigte: Ein moderater Sonnensturm blähte die Atmosphäre so weit auf, dass 38 frisch gestartete Satelliten am erhöhten Luftwiderstand scheiterten, ihren Zielorbit nicht erreichten und vorzeitig verglühten. Die Sonne hat eben auch im Zeitalter der Hightech noch ein gewichtiges Wörtchen mitzureden.

9.3. Die Konkurrenz schläft nicht: Amazon Leo, OneWeb und Co.

So beeindruckend Starlinks Vorsprung auch ist – allein am Himmel ist SpaceX längst nicht mehr. Der Markt für LEO-Breitband ist zu lukrativ, als dass die anderen Tech-Riesen tatenlos zuschauen würden, und für uns Beobachter am Boden bedeutet das: In den kommenden Jahren wird es da oben noch deutlich voller (und im Funkspektrum noch enger).

Der ernsthafteste Herausforderer kommt von Jeff Bezos. Sein Projekt, früher als „Project Kuiper“ bekannt und inzwischen in Amazon Leo umbenannt, plant eine Konstellation von 3.236 Satelliten – mit einer bereits genehmigten Gen2-Erweiterung sogar bis über 7.700. Anfang 2026 waren allerdings erst gut 200 Satelliten oben, weshalb Amazon die FCC um eine Fristverlängerung bitten musste; der kommerzielle Betrieb soll Ende 2026 oder Anfang 2027 in einer begrenzten Beta starten. Pikantes Detail am Rande: Das Programm wird von Rajeev Badyal geleitet, einem ehemaligen Starlink-Vizepräsidenten – die Branche kocht eben auch nur mit gegenseitig abgeworbenem Wasser. Technisch setzt Amazon auf eine ähnliche Architektur mit optischen Laser-Links und plant ein eigenes Bodennetz mit über 300 Gateways, eng verzahnt mit der AWS-Cloud.

Der zweite Spieler, Eutelsat OneWeb, verfolgt eine andere Strategie. Mit rund 650 Satelliten in einem höheren Orbit (etwa 1.200 km) zielt das europäische Unternehmen weniger auf Privatkunden als auf das Großkunden- und Backhaul-Geschäft – also Mobilfunkbetreiber, Reedereien und Fluggesellschaften, die auf garantierte Dienstgüte mehr Wert legen als auf den billigsten Preis. Anders als Starlink nutzt OneWeb dabei (noch) eine klassische „Bent-Pipe“-Architektur ohne Inter-Satelliten-Laser, braucht also für jede Verbindung eine Bodenstation in Sichtweite.

Und dann wäre da noch der Rest des Feldes: Die EU baut mit IRIS² an einer eigenen, sicheren Konstellation für Behörden und Regierungen, während China mit den Megaprojekten Guowang und Qianfan (auch „Thousand Sails“ genannt) mit beachtlichem Tempo aufholt. Für uns als HF-interessierte Zeitgenossen heißt das vor allem eines: Das Ku- und Ka-Band wird in den nächsten Jahren zum dicht befahrenen Datenhighway, auf dem sich gleich mehrere Konstellationen die Frequenzen teilen müssen. Das wird spannend – und es wird das Thema Frequenzkoordination und gegenseitige Interferenzen ganz nach oben auf die Tagesordnung der Regulierungsbehörden spülen.

9.4. Ausblick: V3-Satelliten und Starship

Trotz aller Kritik treibt SpaceX die Entwicklung mit einem Tempo voran, das uns Funkamateuren – die wir jahrelang an derselben Antenne herumbasteln – schlicht schwindelig wird. Und im Mai 2026 ist genau das passiert, worauf alle gewartet haben: Am 22. Mai absolvierte die neue Starship V3 ihren Jungfernflug und hatte dabei prompt 20 Dummy-Satelliten sowie zwei modifizierte V3-Testsatelliten an Bord. Die Zukunft des Netzwerks hängt nämlich untrennbar an dieser vollständig wiederverwendbaren Rakete, die über 100 Tonnen Nutzlast in den LEO wuchten kann. Das ist ein Quantensprung gegenüber der Falcon 9: Während ein Falcon-9-Start heute rund 3 Tbit/s an neuer Kapazität bringt, soll ein einziger Starship-Start mit voller V3-Ladung satte 60 Tbit/s beisteuern – also mehr als das Zwanzigfache.

Diese V3-Satelliten sind keine bloß aufgeblasenen V2 Minis, sondern ein kompletter Neuentwurf – mit ausgeklappten Solarflügeln haben sie etwa die Spannweite einer Boeing 737. Und die technischen Daten sind eine Ansage: Jeder V3-Satellit ist auf rund 1 Terabit pro Sekunde Downlink-Kapazität ausgelegt, gegenüber etwa 80 Gbit/s beim V2 Mini. Das ist mehr als eine Verzehnfachung pro Satellit. Beim Uplink fällt der Sprung mit angepeilten 160 bis 200 Gbit/s sogar noch drastischer aus – grob die 24-fache Kapazität. Nötig ist dieser Brachialausbau, um die inzwischen über 10 Millionen Nutzer weltweit zu bedienen und Engpässe in dicht besiedelten Gebieten zu vermeiden. Für uns Endkunden soll das Ganze 2026 in echten Gigabit-Geschwindigkeiten münden – das passende Performance-Terminal verkauft SpaceX schon. Außerdem wird die Direct-to-Cell-Technologie weiter ausgebaut, bei der modifizierte Satelliten als fliegende LTE-Mobilfunkmasten fungieren und sich mit ganz gewöhnlichen Smartphones verbinden – das endgültige Aus für so manches Funkloch.

Für uns bedeutet das alles: Das Internet aus dem All bleibt nicht länger eine Nischenlösung für entlegene Orte, sondern wird zu einem integralen, omnipräsenten Bestandteil der globalen Kommunikationsinfrastruktur, der die Grenze zwischen terrestrischen und orbitalen Netzen weiter verwischt. Und wir OMs sitzen mit unseren SDRs in der ersten Reihe und dürfen dieser HF-Revolution direkt beim Surren zuhören. Bleibt nur die Frage, ob wir vor lauter Staunen noch dazukommen, selbst mal wieder einen sauberen CQ-Ruf rauszuhauen. 73!
