Mobilfunk in den Generationen

21.06.2026 Computer Podcast

Zugegeben: Als ich dieses Thema angegangen ist, dachte er, er wisse ungefähr, wie Mobilfunk funktioniert. Man hat ein Handy, das Handy spricht mit einem Mast, der Mast spricht mit dem Internet, fertig. So wie man auch „ungefähr weiß“, wie ein Verbrennungsmotor funktioniert – bis man tatsächlich anfängt nachzulesen und feststellt, dass man keine Ahnung hatte. Was folgt, ist also kein Lehrbuch und keine Bedienungsanleitung für Netzbetreiber, sondern der ehrliche Versuch, zu verstehen, wie wir von der handvermittelten Funkzelle im Kofferraum zu einem globalen Datennetz gekommen sind, das Fabrikroboter in Echtzeit steuert. Spoiler: Es ist komplizierter und faszinierender als gedacht.

1. Einleitung: Grundlagen des Mobilfunks

1.1 Definition und das zellulare Prinzip

Bevor wir die Geschichte erzählen können, müssen wir kurz über das grundlegende Problem sprechen, das die gesamte Mobilfunktechnik antreibt. Es ist, wenn man ehrlich ist, ein ziemlich banales Problem: Wie schafft man es, dass tausende Menschen am selben Ort gleichzeitig drahtlos telefonieren oder Daten übertragen können, ohne dass sich die Signale gegenseitig ins Chaos treiben?

Die Antwort auf diese Frage ist das zellulare Prinzip (engl. cellular network). Und dass ausgerechnet dieses Prinzip – und nicht irgendeine Antennentechnik oder ein ausgeklügeltes Protokoll – der eigentliche Schlüssel zu allem ist, was danach kommt, hat mich beim Einlesen ehrlich überrascht.

Das Problem der endlichen Ressource – oder: Warum man Frequenzen nicht einfach teilen kann

Radiowellen breiten sich omnidirektional aus – also in alle Richtungen gleichzeitig, wie die Ringe, die entstehen, wenn man einen Stein ins Wasser wirft. Wenn ein starker Sender mitten in einer Stadt auf einer bestimmten Frequenz funkt, belegt er diese Frequenz für den gesamten Umkreis. Würde man Mobilfunk so aufbauen wie den klassischen Rundfunk – ein großer Sender für alle – könnten in einer Stadt vielleicht eine Handvoll Menschen gleichzeitig telefonieren, bevor das verfügbare Frequenzspektrum restlos verstopft wäre. Das skaliert nicht.

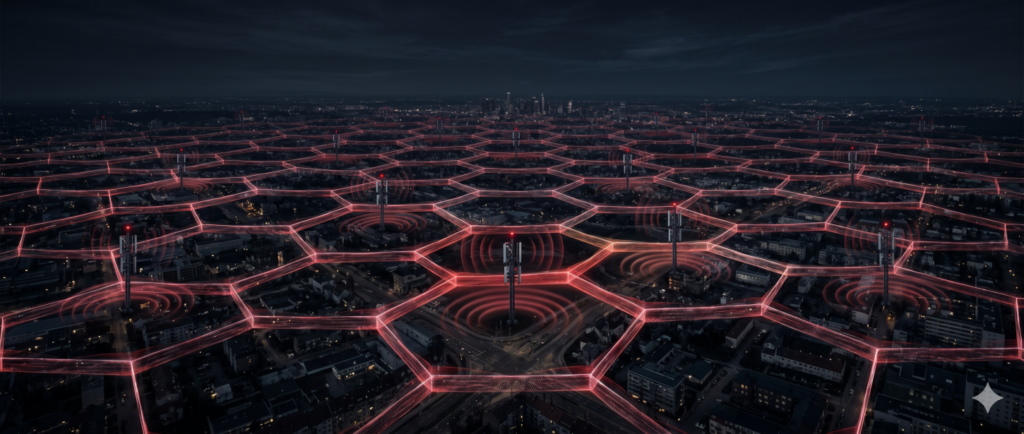

Die Lösung: Aufteilung in Funkzellen

Die elegante Antwort der Ingenieure: Das Versorgungsgebiet wird in viele kleine Teilbereiche aufgeteilt – die Funkzellen. In der Theorie stellt man sich diese als regelmäßige Sechsecke (Hexagone) vor, da sich Sechsecke lückenlos zu einem Muster zusammenfügen lassen, das aussieht wie eine Bienenwabe – was auch der Grund ist, warum englischsprachige Ingenieure Mobilfunknetze schlicht cellular networks nennen.

Im Zentrum jeder solchen Wabe (oder an ihren Ecken) steht eine Basisstation – der bekannte Mobilfunkmast. Und jetzt kommt der clevere Teil: Diese Basisstation funkt absichtlich schwach. Nicht weil die Ingenieure sparsam sein wollten, sondern weil eine geringe Sendeleistung dafür sorgt, dass das Signal nach einer bestimmten Distanz so weit abfällt, dass es die Nachbarzelle nicht mehr stört.

Frequenzwiederholung (Frequency Reuse) – der eigentliche Trick

Weil die Signale räumlich begrenzt bleiben, können zwei weit genug voneinander entfernte Zellen exakt dieselben Frequenzen gleichzeitig nutzen, ohne sich gegenseitig zu stören. Dieselbe Frequenz, die gerade im Vogtland für ein Gespräch genutzt wird, kann zur selben Zeit in Hamburg, München und Berlin für völlig andere Gespräche genutzt werden. Theoretisch kann man eine Frequenz in einer Region so oft parallel verwenden, wie man Zellen mit ausreichend Abstand voneinander bauen kann. Das ist der Moment, in dem aus einem knappen Gut plötzlich eine quasi unbegrenzt skalierbare Ressource wird.

Je kleiner die Zellen werden (Pikozellen in Bahnhöfen, Mikrozellen in Fußgängerzonen), desto mehr Nutzer lassen sich auf engstem Raum gleichzeitig bedienen – aber desto mehr Basisstationen braucht man auch. Und wenn ein Nutzer von einer Zelle in die nächste wechselt, muss das Netz die laufende Verbindung unterbrechungsfrei übergeben. Dieser Vorgang heißt Handover (oder Handoff) und klingt einfacher, als er ist – wie man später beim C-Netz sehen wird.

1.2 Übertragungsprinzipien: Analog vs. Digital

Die Geschichte des Mobilfunks ist auch die Geschichte eines fundamentalen Medienwechsels: von der analogen Welle zum digitalen Bit. Und dieser Wechsel hat mehr verändert als nur die Klangqualität beim Telefonieren.

Das analoge Übertragungsprinzip – schön, aber empfindlich

In den frühen Netzen (A-, B- und C-Netz) wurde die menschliche Stimme direkt als kontinuierliche elektromagnetische Welle übertragen. Das Prinzip ist dasselbe wie beim UKW-Radio: Die Stimme moduliert eine Trägerwelle in Echtzeit, entweder in ihrer Amplitude oder ihrer Frequenz. Was ankommt, ist mehr oder weniger das, was abgeschickt wurde – plus alles, was auf dem Weg dazu gekommen ist.

Und da liegt das Problem:

Störanfälligkeit: Jedes physikalische Rauschen, jede Reflexion an einer Hauswand, jeder vorbeifahrende LKW schlägt sich direkt in der Sprachqualität nieder. Ein analoger Verstärker, der das Signal auf dem Weg verstärkt, verstärkt das Rauschen genauso fleißig mit. Das kennt jeder, der mal auf der Autobahn im C-Netz telefoniert hat – sofern man alt genug ist, um sich daran zu erinnern.
Ineffizienz: Ein analoger Sprachkanal belegt sein Frequenzband exklusiv und dauerhaft – auch in den Gesprächspausen, in denen der Gesprächspartner gerade nachdenkt oder Luft holt. Das ist spektral ungefähr so effizient wie ein Bus, der seine Route auffährt, egal ob er leer ist oder voll.
Fehlende Sicherheit: Analoge Funksignale waren für jeden mithörbar, der einen einfachen Funkscanner hatte. Das C-Netz bot zwar erste Scrambling-Ansätze, aber wirklich abhörsicher war da nichts. Gut für Agenten, schlecht für Geschäftsgeheimnisse.

Das digitale Übertragungsprinzip – ab 2G

Mit der zweiten Generation wird die Luftschnittstelle vollständig digitalisiert. Die Stimme wird im Mikrofon des Telefons erfasst, sofort von einem Analog-Digital-Wandler (ADC) in einen Strom aus Nullen und Einsen übersetzt, komprimiert und verschlüsselt – bevor auch nur ein Bit die Antenne verlässt. Das klingt nach mehr Aufwand, bringt aber dramatische Vorteile:

Fehlerkorrektur: Ein digitales Signal kennt nur zwei Zustände: 1 oder 0. Selbst wenn es durch Rauschen verformt wurde, kann der Empfänger am Ende entscheiden, was gemeint war – und integrierte Fehlerkorrektur-Verfahren (Forward Error Correction) können verloren gegangene Bits sogar eigenständig rekonstruieren. Das analoge Äquivalent wäre, als könnte man aus einem zerkratzten Schallplattenkratzer trotzdem die Musik heraushören.
Kompression: Sprachcodecs analysieren das Audiosignal und schmeißen alles raus, was das menschliche Gehör beim Telefonieren sowieso nicht wahrnimmt. Der Full-Rate-Codec von GSM komprimiert ein Gespräch auf 13 kbit/s – ein analoges Gespräch brauchte ein Vielfaches davon an Bandbreite.
Verschlüsselung: Weil die Sprache nun als Datenstrom vorliegt, lässt sie sich mathematisch verschlüsseln. Wer kein Handy mit der richtigen SIM-Karte hat, bekommt nur Rauschen. Das Ende des hobbyistischen Mithörens per Funkscanner.
Konvergenz: Ob Sprache, SMS, Bild oder Webseite – im digitalen Netz ist alles nur noch ein Strom aus Nullen und Einsen. Das ermöglicht es, völlig unterschiedliche Dienste über dieselbe Infrastruktur zu transportieren. Eine Erkenntnis, die später bei 4G konsequent zu Ende gedacht wird.

1.3 Multiplexverfahren – oder: Wer darf wann auf welcher Frequenz funken?

Wenn eine Funkzelle hunderte Nutzer gleichzeitig bedienen soll, braucht man Verkehrsregeln. Ohne diese würden alle Geräte gleichzeitig auf denselben Frequenzen senden, und das Ergebnis wäre das Funknetz-Äquivalent eines Autobahnkreuzes ohne Ampeln. Die technischen Verfahren, die das verhindern, heißen Multiplexverfahren, und sie erklären einen Großteil der technologischen Unterschiede zwischen den Generationen.

1. FDMA – Jeder bekommt sein eigenes Zimmer

Frequency Division Multiple Access ist das intuitivste Verfahren und war das Fundament der analogen Netze. Das verfügbare Frequenzband wird in schmale, separate Kanäle aufgeteilt. Jeder Nutzer bekommt seinen eigenen Kanal exklusiv zugewiesen.

Die Analogie: Ein Hotel, in dem jeder Gast sein eigenes Zimmer hat. Klar und ordentlich – aber die Anzahl der Zimmer begrenzt strikt die Anzahl der Gäste.

2. TDMA – Alle teilen dasselbe Zimmer, aber immer nur einer spricht

Time Division Multiple Access ist das Verfahren hinter GSM (2G). Mehrere Nutzer teilen sich dieselbe Frequenz, aber streng in winzigen, sich blitzschnell wiederholenden Zeitschlitzen (Timeslots). Jeder bekommt sein Zeitfenster, in dem er senden darf – dann ist der nächste dran. Die Wechsel passieren so schnell (alle wenige Millisekunden), dass das menschliche Ohr eine durchgehende Verbindung wahrnimmt.

Die Analogie: Dasselbe Hotelzimmer, aber jeder Gast darf es nur für ein paar Millisekunden nutzen, bevor der nächste reinkommt. Klingt chaotisch, funktioniert erstaunlich gut.

3. CDMA – Alle reden gleichzeitig, aber jeder in einer anderen Sprache

Code Division Multiple Access ist das Herzstück von 3G (UMTS) und das konzeptionell faszinierendste der drei Verfahren. Alle Nutzer senden gleichzeitig auf derselben Frequenz. Die Trennung der Signale passiert nicht über Raum oder Zeit, sondern über Mathematik: Jeder Nutzer bekommt einen einzigartigen mathematischen Code, mit dem seine Daten „gespreizt“ (über das gesamte Spektrum verteilt) werden. Für alle anderen Empfänger sieht das Signal wie Rauschen aus – nur wer den richtigen Code kennt, kann das Signal herausfiltern.

Die Analogie: Alle Hotelgäste sitzen im selben Zimmer und reden gleichzeitig. Aber jeder spricht eine andere Sprache. Wer nur Japanisch versteht, hört das Deutsche und Swahili als bedeutungsloses Hintergrundrauschen – und konzentriert sich auf den japanischen Sprecher. Ich finde dieses Konzept nach wie vor leicht unheimlich. Aber es funktioniert.

2. Die Ära der analogen Netze (A- bis C-Netz / 1G)

Es war eine Zeit, in der „mobil telefonieren“ bedeutete, dass man hoffte, das Auto nicht abstellen zu müssen.

2.1 A-Netz (1958–1977): Telefonieren als Mannschaftssport

Das A-Netz, 1958 von der Deutschen Bundespost gestartet, war kein Mobilfunknetz im heutigen Sinne – es war ein Landfunkdienst. Primär für Dienstwagen, Luxuslimousinen und die Binnenschifffahrt gedacht. Der Name „öffentlicher beweglicher Landfunkdienst“ (öbL) konnte sich bezeichnenderweise nicht durchsetzen.

Die Technik: Es braucht ein Fräulein vom Amt

Technisch basierte das A-Netz auf FDMA im VHF-Band um 160 MHz. Anfangs 17 Kanäle, später auf knapp 30 erweitert. Das klingt wenig – ist es auch. Aber das eigentliche Kuriosum war die fehlende Automatisierung:

Keine Tastatur, keine Wählscheibe: Wollte man jemanden anrufen, hob man den Hörer ab und war sofort mit einer Telefonistin verbunden – einer Mitarbeiterin der Bundespost in einer Landfunkvermittlungsstelle. Man nannte ihr den gewünschten Teilnehmer, sie stellte die Verbindung übers Festnetz her. Das Ganze funktionierte in etwa wie ein früher Sprachassistent, nur langsamer und mit einer echten Person dran.
Angerufen werden: ein Detektivproblem: Wer ein Fahrzeug im A-Netz erreichen wollte, musste wissen, in welchem der regionalen Funkbereiche sich das Auto gerade befand – und die zuständige Vermittlungsstelle dort direkt anrufen. War das Auto zwischenzeitlich weitergefahren? Pech gehabt.
Simplex-Betrieb: In der Anfangsphase war kein gleichzeitiges Hören und Sprechen möglich. Man drückte eine Taste zum Sprechen, ließ sie los zum Hören. „Kommen.“ – wie beim Funkgerät. Man telefonierte also, als wäre man bei der Feuerwehr.

Alltag und Kosten – für wen sich das lohnte

Die Endgeräte, etwa von TeKaDe oder Telefunken, wogen zwischen 16 und 30 Kilogramm und wurden im Kofferraum verbaut. Am Armaturenbrett saß der schwere Hörer. Der Anschaffungspreis: 8.000 bis 15.000 D-Mark. Ein VW Käfer kostete damals rund 4.500 D-Mark. Das A-Netz war kein Produkt für Normalverbraucher. Bei seiner Abschaltung 1977 hatte es rund 11.000 Teilnehmer – eine Zahl, die heute kaum für ein Dorf-WLAN reichen würde.

2.2 B-Netz (1972–1994): Selbst wählen, aber bitte wissen wo

Bereits 1972, fünf Jahre vor der A-Netz-Abschaltung, startete das B-Netz. Ziel der Bundespost: das Fräulein vom Amt abschaffen und die Kapazitäten erhöhen. Teilweise gelungen.

Technische Daten und Neuerungen

Das B-Netz arbeitete im VHF-Bereich um 150 MHz mit anfangs knapp 38, später fast 75 Kanälen.

Einführung der Selbstwahl: Erstmals hatten Autotelefone ein Tastenfeld oder eine Wählscheibe. Man konnte jede Festnetznummer selbst wählen, ohne Mittelsmann. Das war ein echter Fortschritt.
Das Erreichbarkeitsproblem – nun in Eigenregie: Das B-Netz wusste immer noch nicht, wo sich ein bestimmtes Fahrzeug befand. Das Bundesgebiet war in ca. 150 Funkbereiche unterteilt. Wer jemanden im B-Netz anrufen wollte, musste die Vorwahl des Funkbereichs wählen, in dem sich das Auto gerade aufhielt – also z.B. die Vorwahl für Stuttgart. War der Wagen inzwischen Richtung Frankfurt gefahren: Klingeln ins Leere. Mobile Erreichbarkeit als Glücksspiel.

Kapazitätsgrenzen

Die Geräte wurden zwar kompakter – immerhin nur noch rund 10 Kilogramm, theoretisch in Tragetaschen transportierbar, praktisch vor allem schwer – aber das Netz litt chronisch unter Überlastung. Zu Stoßzeiten wartete man in Ballungsräumen minutenlang auf einen freien Kanal. Das Netz erreichte in der Spitze rund 27.000 Teilnehmer und blieb bis 1994 in Betrieb. Nicht weil es gut war, sondern weil der Bedarf einfach da war.

2.3 C-Netz (1985–2000): Endlich das echte zellulare Prinzip

Mit dem C-Netz vollzog die Deutsche Bundespost 1985 den entscheidenden technologischen Sprung. Es gilt heute offiziell als die erste Generation (1G) des modernen Mobilfunks – und das zu Recht, denn es setzte erstmals alle Prinzipien um, über die wir im ersten Kapitel geredet haben.

Die technischen Meilensteine

Das C-Netz operierte im 450-MHz-Band (Uplink: 451,3–455,74 MHz, Downlink: 461,3–465,74 MHz) und hatte bis zu 222 Kanäle. Was es von seinen Vorgängern unterschied:

Echte zellulare Struktur: Deutschland wurde flächendeckend mit Funkzellen überzogen. Kein Flickenteppich mehr.
Automatisches Handover: Wenn man während eines Telefonats die Zellgrenze überquerte, maß das Netz kontinuierlich die Signalstärke aller Basisstationen. Sank ein Wert unter den Schwellwert, übergab das Netz die Verbindung im Hintergrund an die stärkere Nachbarzelle – für den Nutzer unhörbar. Ein Abreißen der Verbindung beim Durchfahren Deutschlands war damit Geschichte.
Einheitliche Vorwahl (0161): Jedes eingeschaltete C-Netz-Telefon meldete sich automatisch bei der nächstgelegenen Basisstation an. Das Netz speicherte diesen Standort. Wenn jemand die 0161-Nummer wählte, leitete das System den Anruf in die richtige Funkzelle – egal ob an der Nordsee oder im Schwarzwald. Das klingt selbstverständlich. Es war 1985 ein kleines Wunder.
Die Magnetkarte – Vorläufer der SIM: Das C-Netz trennte erstmals Gerät und Vertrag. Eine Plastikkarte mit Magnetstreifen musste ins Telefon gesteckt werden, bevor es funktionierte. Das erlaubte es, dasselbe Nummernkonto auf verschiedenen Geräten zu nutzen. Die Idee steckt heute noch in der SIM-Karte – nur dass die SIM inzwischen kleiner ist als eine Briefmarke und die C-Netz-Karte damals eher an eine Scheckkarte erinnerte.

Die Geräte: Vom Koffer zum „Knochen“

Das C-Netz war ein Autotelefonnetz, aber die Miniaturisierung machte Fortschritte. Berühmt wurden die tragbaren Telefonkoffer wie das Siemens C1 – mit Tragegriff und Akku, sodass man das Gerät theoretisch auch außerhalb des Autos nutzen konnte. Gegen Ende der Laufzeit gab es sogar erste Handgeräte, die vom Volksmund wegen ihrer Form als „Hundeknochen“ bezeichnet wurden. Wer eines in der Hand hielt, verstand sofort warum.

Das C-Netz war ein gigantischer Erfolg: Fast 850.000 Teilnehmer im Jahr 1993 – Vertreter, Handwerker, Ärzte. Es hatte den Mobilfunk aus dem Exklusivbereich der Dienstwagen-Aristokratie geholt. Abgeschaltet wurde es am 31. Dezember 2000.

Zusammenfassung der 1G-Ära

Merkmal	A-Netz (1958)	B-Netz (1972)	C-Netz (1985)
Frequenzbereich	~160 MHz (VHF)	~150 MHz (VHF)	~450 MHz (UHF)
Vermittlung	Manuell (Fräulein vom Amt)	Automatische Selbstwahl	Vollautomatisch (Zellular)
Erreichbarkeit	Ort des Autos musste bekannt sein	Funkbereichs-Vorwahl nötig	Bundesweit über Zentralvorwahl (0161)
Zellwechsel (Handover)	Nein (Verbindung brach ab)	Nein (Verbindung brach ab)	Ja (Automatisch & unterbrechungsfrei)
Sicherheit	Keine (Offener Analogfunk)	Keine (Offener Analogfunk)	Erste Scrambling-Ansätze, aber analog hörbar

Das C-Netz hatte bewiesen, dass mobiles Telefonieren für Jedermann funktionieren kann. Das Problem: Die analoge Funktechnik verbrauchte zu viel Spektrum pro Gespräch, die Geräte waren durch die notwendigen Sendeleistungen schwer, und die Netze in den Städten liefen bei wachsender Nachfrage hoffnungslos voll. Der nächste Schritt musste eine fundamentale Änderung sein – weg von der analogen Welle, hin zum digitalen Bit.

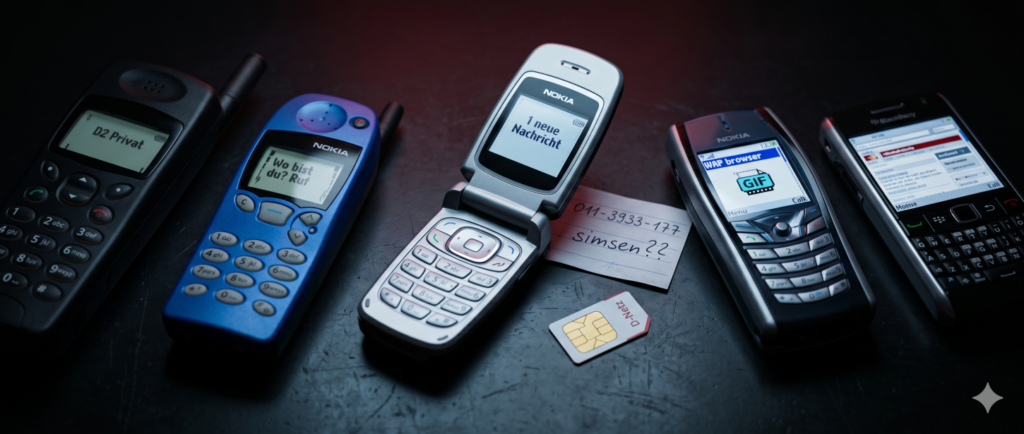

3. Die digitale Revolution und der Massenmarkt: 2G (D-Netz und E-Netz)

Anfang der 1990er Jahre saß die Mobilfunktechnik in der Klemme. Die Nachfrage explodierte, die analoge Technik war am Ende ihrer Möglichkeiten, und Europa drohte in einem Flickenteppich inkompatibler Netze zu versinken – jedes Land hatte seinen eigenen Standard, roaming war ein Fremdwort. Auf diesen Scherbenhaufen trat 1982 eine europäische Initiative mit dem Namen Groupe Spécial Mobile – und legte damit den Grundstein für den meistgenutzten Mobilfunkstandard der Geschichte.

3.1 Der GSM-Standard und der fundamentale Paradigmenwechsel

GSM – Global System for Mobile Communications, heute eine der meistgenutzten Technologieabkürzungen der Welt – war ursprünglich ein bürokratischer Ausschussname. Aber was dabei herauskam, war revolutionär.

Vollständige Digitalisierung der Luftschnittstelle: Die Stimme wird im Telefon sofort in Bits übersetzt, komprimiert und verschlüsselt. Was über die Antenne geht, klingt für einen unbefugten Empfänger nach Rauschen.
TDMA mit 8 Zeitschlitzen: Ein einzelner, 200 kHz breiter Funkkanal wird in 8 Zeitschlitze unterteilt. Wo im analogen Netz ein Kanal exklusiv von einem Nutzer belegt wurde, können bei GSM acht Gespräche gleichzeitig laufen. Die Zeitschlitz-Rotation passiert alle 4,615 Millisekunden – das Gehör merkt davon nichts.
Sprachcodecs: Der anfängliche Full-Rate-Codec (FR) komprimierte Sprache auf 13 kbit/s. Später kamen effizientere Varianten: der Half-Rate-Codec (HR) verdoppelte die Kanalkapazität, der Enhanced Full Rate (EFR) verbesserte die Qualität bei gleicher Bitrate. Codecs sind im Grunde sehr meinungsstarke Algorithmen, die entscheiden, welche Anteile der menschlichen Stimme das Gehör beim Telefonieren nicht vermisst – und den Rest einfach weglassen.
Die SIM-Karte: Mit GSM kam das Subscriber Identity Module als Mikroprozessor-Chipkarte. Sie enthält den IMSI (International Mobile Subscriber Identity) sowie den geheimen kryptografischen Schlüssel (K_i). Erst die SIM-Karte trennt die Identität des Nutzers vom Gerät – man kann das Handy wechseln und bleibt trotzdem dieselbe Nummer. Klingt banal, war 1992 eine echte Errungenschaft.
Globales Roaming durch HLR und VLR: Das GSM-Kernnetz besteht unter anderem aus dem HLR (Home Location Register – die zentrale Heimatdatei) und dem VLR (Visitor Location Register – die Besucherdatei). Wenn ein deutsches Handy in Spanien eingebucht wird, spricht das spanische VLR mit dem deutschen HLR, verifiziert den Krypto-Schlüssel und schaltet das Roaming frei. Diskret und in Sekundenbruchteilen. Ein Mechanismus, der so gut funktioniert, dass die meisten Nutzer nie darüber nachgedacht haben.

3.2 D-Netz (900 MHz) vs. E-Netz (1800 MHz): Physik ist keine Meinung

In Deutschland war die Einführung von 2G gleichzeitig das Ende des Bundespost-Monopols. Mit der Liberalisierung des Telekommunikationsmarkts entstanden echte Wettbewerber – und die mussten mit dem Frequenzband vorlieb nehmen, das noch frei war.

Die D-Netze (Start Sommer 1992)

D1 (Deutsche Bundespost Telekom, später Telekom) und D2 (Mannesmann Mobilfunk, heute Vodafone) starteten im Frequenzbereich um 900 MHz (Uplink: 890–915 MHz, Downlink: 935–960 MHz).

900 MHz ist physikalisch gesehen ein Glückslos: Die Wellenlänge von etwa 33 cm bewirkt eine enorme Reichweite (bis zu 35 km pro Mast) und exzellente Gebäudedurchdringung. Mit vergleichsweise wenigen Basisstationen ließ sich Deutschland relativ zügig flächendeckend erschließen. Wer sich als Erster in den Markt stürzt, bekommt die besten Frequenzen. Das ist keine Überraschung, aber im Rückblick eine enorme strukturelle Vorteil, den D1 und D2 jahrelang ausnutzen konnten.

Die E-Netze (Start 1994)

E-Plus (1994) und Viag Interkom / o2 (1998) bekamen, was übrig war: das 1800-MHz-Band (Uplink: 1710–1785 MHz, Downlink: 1805–1880 MHz). Wellenlänge: ca. 16 cm.

Höhere Frequenz bedeutet kürzere Welle bedeutet mehr Dämpfung durch Hindernisse und kürzere Reichweite. Die E-Netz-Betreiber mussten ein wesentlich dichteres Netz an Basisstationen aufbauen, um dieselbe Fläche zu versorgen. Das kostet mehr Geld und mehr Masten.

Der Trost: Im 1800-MHz-Band standen deutlich mehr Kanäle zur Verfügung, und kleinere Zellen bedeuten von Natur aus mehr Kapazität pro Fläche. In dicht besiedelten Innenstädten waren die E-Netze dadurch sogar im Vorteil. Und die Endgeräte konnten kleiner sein, weil die Sendeleistung geringer sein durfte – was uns das legendäre Nokia 5110 beschert hat. Das jeder hatte. Das ewig lang hielt. Das ich heute noch vermisse.

3.3 Die Evolution der Datendienste: GPRS (2.5G) und EDGE (2.75G)

GSM war ursprünglich für eines gebaut: Telefonieren. Daten gingen zwar über den Dienst CSD (Circuit Switched Data), aber die Erfahrung war quälend: Einwählen wie beim alten Festnetzmodem, einen Zeitschlitz exklusiv blockieren unabhängig davon ob Daten fließen, pro Minute zahlen, 9,6 kbit/s auf die Augen. Als das Internet Mitte der 1990er explodierte, war das offensichtlich nicht die Zukunft.

GPRS (General Packet Radio Service) – Generation 2.5G, ab ca. 2000

GPRS war die Antwort – und sie war schlauer als eine neue Antennentechnik: Das Kernnetz bekam eine paketvermittelte Domäne dazu (SGSN und GGSN als neue Netzknoten), während die GSM-Basisstationen weitgehend unverändert blieben. Die Datenrevolution passierte im Hintergrund.

Paketvermittlung statt Leitung: Statt eine Leitung exklusiv zu blockieren, werden Daten in IP-Pakete zerlegt und nur dann über die Luftschnittstelle geschickt, wenn es wirklich etwas zu senden gibt. In Gesprächspausen – oder wenn man nur eine Webseite lädt – passiert Spektral nichts Unnötiges.
Always-On: Kein Einwählen mehr. Das Gerät ist permanent verbunden; abgerechnet wird nicht nach Minuten, sondern nach Megabytes. Ein Paradigmenwechsel, der dem Nutzer auf den ersten Blick wenig auffiel, aber das Fundament für alles legte, was danach kam.
Kanalbündelung (Multislot-Class): GPRS konnte mehrere der 8 TDMA-Zeitschlitze für einen einzigen Datenstrom zusammenschalten. Theoretisch waren bei Bündelung aller 8 Slots und dem effizientesten Codierungsschema (CS-4) bis zu 171,2 kbit/s möglich – aber in der Praxis zuteilten Netzbetreiber einem einzelnen Nutzer selten alle Slots, und frühe Geräte unterstützten meist nur 4 Downlink-Slots. Realistisch: 40–55 kbit/s, in etwa auf dem Niveau eines analogen V.90-Festnetzmodems. Nicht glamourös, aber damit wurde WAP praxistauglich – zumindest so lange, bis man versehentlich auf einen WAP-Link klickte und merkte, dass WAP eine Bestrafung sein musste.

EDGE (Enhanced Data Rates for GSM Evolution) – Generation 2.75G, ab 2003/2004

Als sich der 3G-Aufbau verzögerte (dazu gleich mehr, es wird teuer), brauchten die Netzbetreiber eine Brückenlösung. EDGE war diese Lösung: eine reine Software- und Hardware-Aufrüstung der bestehenden GSM-Basisstationen, keine neuen Masten, keine neuen Frequenzen.

Der Kniff: Ein Wechsel des Modulationsverfahrens von GMSK (Gaussian Minimum Shift Keying, 1 Bit pro Symbol) zu 8-PSK (8-Phase Shift Keying). Bei 8-PSK werden die Trägerwellen-Phasen in 8 verschiedene Zustände unterteilt – jeder Zustand codiert 3 Bits (2^3 = 8). Pro Funksymbol werden also dreimal so viele Bits übertragen wie vorher.

Das Ergebnis: 59,2 kbit/s pro Zeitschlitz. Mit allen 8 Slots gebündelt ergibt das theoretisch bis zu 473,6 kbit/s im physikalischen Maximum; die 3GPP-Spezifikation definiert 384 kbit/s als praktischen Maximalwert (8 Slots, MCS-9). In real betriebenen Netzen mit handelsüblichen Geräten lagen erreichbare Downloadraten typisch bei 150–300 kbit/s. Kein 3G, aber gut genug für E-Mails, Google Maps mit Geduld und das frühe mobile Internet. EDGE ist bis heute aktiv – es ist der unbesungene Fallback, der einspringt, wenn man auf dem Land außerhalb der LTE-Versorgung ist.

3.4 Der „heimliche“ Star von 2G: Die SMS

Kein Kapitel über 2G wäre vollständig ohne die SMS – den Dienst, den niemand geplant hatte, der aber die Mobilfunkwelt auf den Kopf stellte.

Die SMS war ursprünglich kein Produkt. Sie war ein technischer Signalisierungskanal – der SACCH (Slow Associated Control Channel), der ständig im Hintergrund läuft, um Netzsteuerungsinformationen zwischen Handy und Mast auszutauschen. Jemand bei der Bundespost oder bei den GSM-Entwicklern bemerkte, dass in diesem Kanal ungenutzter Platz war. Die Paketgröße des SACCH war protokollarisch auf 140 Bytes begrenzt. Bei der GSM-7-Bit-Alphabet-Codierung (GSM 03.38, nicht ASCII – das kennt keine Umlaute) ergab sich daraus die unumstößliche, weltbekannte Grenze von exakt 160 Zeichen pro Nachricht (140 \times 8 / 7 = 160).

160 Zeichen. Eine willkürliche technische Grenze, die aus einem Signalisierungsprotokoll entstand. Und aus dieser Grenze wurde ein weltweites Kulturphänomen, eine Kunstform der Kürze, die Sprache verändert hat, und für die Netzbetreiber jahrelang eine der profitabelsten Einnahmequellen der Telekommunikationsgeschichte – für etwas, das sie nicht einmal entwickelt, sondern nur entdeckt hatten.

Zusammenfassung der 2G-Ära

Merkmal	GSM (1992)	GPRS – 2.5G (ca. 2000)	EDGE – 2.75G (ab 2003/2004)
Multiplexverfahren	FDMA + TDMA (8 Zeitschlitze / 200-kHz-Kanal)	FDMA + TDMA (Multislot-Bündelung)	FDMA + TDMA + 8-PSK-Modulation
Datenübertragung	CSD: 9,6 kbit/s (leitungsvermittelt)	Praxis: 40–55 kbit/s; theor. Max: 171 kbit/s (paketvermittelt, Always-On)	Praxis: 150–300 kbit/s; theor. Max: 384 kbit/s (paketvermittelt)
Kernnetz	Leitungsvermittelt (Sprache)	Hybrid: Sprache leitungs-, Daten paketvermittelt	Hybrid (identisch zu GPRS)
Abrechnung Daten	Pro Minute (Einwahl nötig)	Pro Megabyte (Always-On)	Pro Megabyte (Always-On)
Modulationsverfahren	GMSK (1 Bit/Symbol)	GMSK (1 Bit/Symbol)	8-PSK (3 Bit/Symbol)
Typische Anwendung	Sprache, SMS	WAP, mobiler E-Mail-Abruf	Mobiles Internet (Basisniveau), MMS

GSM hatte den Mobilfunk demokratisiert und in Millionenhände gebracht. Das Problem war, dass dieser Erfolg jetzt nach mehr verlangte – mehr Datenrate, mehr Kapazität, mehr Internet. Und dafür brauchte man eine völlig neue Architektur.

4. Das mobile Breitband-Internet: 3G (UMTS)

Mit dem Jahrtausendwechsel bekam der Mobilfunk eine neue Aufgabe. War 2G vor allem ein besseres Telefonnetz mit Datenfähigkeit als nützlichem Nebenbei-Feature, sollte 3G das Telefon zum Internetzugang machen. Das Mobiltelefon mutierte vom Sprachwerkzeug zum internetfähigen Taschencomputer. Das Werkzeug dafür: UMTS (Universal Mobile Telecommunications System). Das Fundament: ein radikal neues Multiplexverfahren namens W-CDMA.

4.1 Der UMTS-Standard und das physikalische Fundament von W-CDMA

UMTS wurde vom Gremium 3GPP (3rd Generation Partnership Project) standardisiert – einem der produktivsten und einflussreichsten technischen Normierungsgremien der Welt, das bis heute für alle Mobilfunkstandards zuständig ist.

Die Funktionsweise von W-CDMA – alle gleichzeitig, aber geordnet

Das Herzstück von UMTS ist W-CDMA (Wideband Code Division Multiple Access). Das grundlegende Prinzip haben wir in 1.3 schon kennengelernt: Alle Teilnehmer senden gleichzeitig auf derselben Frequenz, getrennt durch mathematische Spreizcodes. Der „Wideband“-Teil bedeutet, dass bei UMTS ein einziger, 5 MHz breiter Frequenzblock von allen Nutzern einer Zelle gemeinsam genutzt wird – was im Vergleich zu den 200-kHz-Kanälen von GSM wie der Sprung von einem Feldweg auf eine Autobahn wirkt.

Das funktioniert so: Das Signal jedes Nutzers wird vor der Aussendung mit einem spezifischen OVSF-Code (Orthogonal Variable Spreading Factor) multipliziert – einem mathematisch eindeutigen, hochfrequenten Pseudozufallscode. Dadurch wird das schmale Datensignal über alle 5 MHz „breitgeschmiert“. Für jeden Empfänger ohne diesen Code sieht das Signal aus wie konstantes, bedeutungsloses Rauschen. Die Basisstation – bei UMTS NodeB genannt – wendet jeden Code korrelativ an und filtert die einzelnen Nutzerdaten aus dem Gesamtrauschen heraus. Klingt nach mathematischer Magie, ist aber beweisbar Physik.

Der weiche Zellwechsel – eines von UMTS‘ unbesungenen Meisterstücken

Da benachbarte Zellen bei UMTS auf derselben Frequenz operieren können, ermöglicht das einen qualitativ neuen Handover-Typ: den Soft Handover.

Bei GSM (Hard Handover): Das Handy reißt die Verbindung zur alten Zelle ab und baut auf einer neuen Frequenz eine neue zur Nachbarzelle auf. Break-before-make. In der Praxis: das berüchtigte kurze Knacken auf der Autobahn.
Bei UMTS (Soft Handover): Das Smartphone verbindet sich mit der Nachbarzelle, bevor es die Verbindung zur alten trennt. Für kurze Zeit läuft das Signal parallel über zwei (manchmal sogar drei) Basisstationen. Make-before-break. Der Übergang ist nahtlos.

Das Phänomen des Cell Breathing ist allerdings der Preis dafür: Da bei W-CDMA jeder aktive Nutzer das Grundrauschen der Zelle erhöht, schrumpft deren geografische Reichweite mit steigender Teilnehmerzahl – die Zelle „atmet“. Bei vielen gleichzeitigen Nutzern wird die Zelle kleiner; das Netz musste durch dynamische Leistungsregelung (Power Control) im Millisekunden-Takt kompensieren. Ein Mechanismus, der im Hintergrund ständig arbeitet und von dem der Nutzer nichts mitbekommt – oder es tut, wenn er plötzlich am Stadtrand steht und kein UMTS mehr hat.

Das wirtschaftliche Trauma: Die UMTS-Auktion 2000 in Bonn

Hier muss man kurz innehalten, weil das Folgende kein Übertreiben ist.

Im August 2000 versteigerte die deutsche Regulierungsbehörde (RegTP, heute Bundesnetzagentur) in Bonn die UMTS-Frequenzlizenzen. Es war der absolute Höhepunkt der Dotcom-Blase. Alle glaubten, das mobile Internet würde die Welt sofort verändern, und wer keine Lizenz hatte, wäre raus. Die sechs verbliebenen Bieterkonsortien – darunter T-Mobile, Vodafone, E-Plus und das später gescheiterte Quam-Konsortium – lieferten sich in 173 Bietrunden einen psychologischen und finanziellen Vernichtungskrieg.

Als der Hammer fiel: 98,8 Milliarden D-Mark – umgerechnet rund 50,8 Milliarden Euro. Bis heute eine der teuersten Frequenzauktionen der Geschichte. Das Geld floss in den Haushalt von Finanzminister Hans Eichel, der sich die Hände rieb. Den Betreibern fehlte es danach für den physischen Netzaufbau.

Die Folge: Der flächendeckende kommerzielle 3G-Betrieb verzögerte sich in Deutschland bis 2004. Einige Lizenznehmer gingen pleite, noch bevor sie einen einzigen Kunden hatten. Und das mobile Internet, für das man so astronomisch viel gezahlt hatte, war in der Praxis zunächst: langsam, teuer und auf Geräten verfügbar, die aussahen, als hätte jemand ein Handy und einen Taschenrechner zu eng in eine Schublade gelegt.

4.2 Die technologischen Beschleunigungsstufen: HSDPA, HSUPA und HSPA+ (3.5G)

Die erste UMTS-Spezifikation (Release 99) bot 384 kbit/s im Download – gut für 2001, längst überholt sobald 2007 das erste iPhone auf den Markt kam und Millionen Menschen plötzlich wollten, dass vollständige Webseiten auf ihr Telefon passen. Die Ingenieure mussten nachrüsten. Das Ergebnis: die HSPA-Protokollfamilie.

HSDPA (High Speed Downlink Packet Access) – der Download-Turbo, ab 2006

HSDPA rüstete den Downlink (von der Basisstation zum Handy) durch drei technische Kniffe auf:

Adaptive Modulation und Codierung (AMC): Das Netz beobachtet kontinuierlich die Qualität des Funkkanals. Bei gutem Empfang wechselt es von QPSK (2 Bits/Symbol) auf 16-QAM (4 Bits/Symbol) oder 64-QAM (6 Bits/Symbol). Je besser das Signal, desto mehr Information pro Funkzustand. Umgekehrt schaltet es bei schlechtem Empfang zurück auf sicherere, fehlerrobustere Verfahren. Das ist kein einmaliger Konfigurationsschritt, sondern ein ständiger, automatischer Regelkreis.
Short TTI: Das Zeitintervall für die Datenübertragung (Transmission Time Interval) wurde von 10 ms auf 2 ms verkürzt. Das Netz kann damit viel dynamischer auf Kanalveränderungen reagieren.
Fast Hybrid ARQ: Die Fehlerkorrektur wanderte von den zentralen Netzknoten (RNC) direkt in die NodeB. Fehlerhafte Pakete werden sofort lokal neuangefordert, ohne den Umweg durch das Kernnetz. Die Latenz sinkt spürbar.

Die Datenrate entwickelte sich dadurch stufenweise: von 384 kbit/s über 3,6 Mbit/s und 7,2 Mbit/s auf bis zu 14,4 Mbit/s.

HSUPA (High Speed Uplink Packet Access) – der Upload-Turbo

Nutzern wurde bewusst, dass mobiles Internet nicht nur Empfangen ist: Fotos hochladen, E-Mails mit Anhängen versenden, erste Video-Uploads. Die Basis-Upload-Rate von UMTS (64 kbit/s) war dafür nicht gedacht. HSUPA führte den Enhanced Dedicated Channel (E-DCH) ein und hob den Upload auf bis zu 5,8 Mbit/s. Für 2007 war das beeindruckend.

HSPA+ (Evolved HSPA) – die finale Ausbaustufe

HSPA+ (ab 3GPP Release 7 und 8) integrierte zwei Technologien, die eigentlich schon zur nächsten Generation gehörten:

MIMO: Zwei Antennen an Sender und Empfänger verdoppeln den nutzbaren Datenstrom auf derselben Frequenz, indem sie räumlich leicht unterschiedliche Signalwege nutzen. Dazu gleich mehr bei 4G.
Dual-Cell Operation: Das Smartphone kann zwei benachbarte 5-MHz-UMTS-Träger gleichzeitig nutzen – die nutzbare Bandbreite verdoppelt sich virtuell auf 10 MHz.

Mit HSPA+ erreichten städtische Netze Spitzenwerte von bis zu 42 Mbit/s im Download. Das Smartphone-Zeitalter war technisch vollständig unterlegt. Der Preis: UMTS mit CDMA ist im Vergleich zu den Verfahren der nächsten Generation spektral ineffizient – mit modernerer Technik ließe sich auf denselben Frequenzen erheblich mehr herausholen.

4.3 Das Ende einer Ära: Abschaltung und Frequency Refarming

Nach 17 Jahren Laufzeit schalteten die deutschen Betreiber 3G ab: Telekom und Vodafone am 30. Juni 2021, Telefónica (o2) im Dezember 2021. Nicht aus Nostalgie, sondern aus strategischen Gründen.

Das wertvollste Gut des UMTS-Netzes waren seine Frequenzen – insbesondere das 2100-MHz-Band (Band 1), das 2000 für astronomische Summen ersteigert worden war. Durch Refarming – das softwaregesteuerte Umwidmen von Frequenzbändern auf neue Technologien – funken auf exakt diesen Frequenzen heute 4G und 5G. Für Nutzer mit älteren Geräten ohne LTE-Unterstützung bedeutete die UMTS-Abschaltung den erzwungenen Rückfall auf EDGE-Datendienste. Kurz: von 42 Mbit/s auf die Arbeitsgeschwindigkeit einer gut gemeinten Absichtserklärung.

Zusammenfassung der 3G-Ära

Parameter	Technische Spezifikation bei 3G (UMTS / HSPA+)
Multiplexverfahren	W-CDMA (Spreizcodierung über 5-MHz-Breitbandkanal, alle Nutzer zeitgleich)
Kernnetz	Hybrid-Architektur: getrennte leitungsvermittelte (Sprache) und Paket-Domäne (Daten)
Basisstationen	NodeB (Funk) + RNC (Radio Network Controller, zentrale Steuerung)
Zellwechsel	Soft Handover (Make-before-break – nahtloser Parallelbetrieb zweier Zellen)
Besonderheit	Cell Breathing: Reichweite schrumpft physikalisch mit steigender Nutzerzahl
Startdatenrate	384 kbit/s (UMTS Release 99, Basisspezifikation)
HSDPA (3.5G)	Bis zu 14,4 Mbit/s im Download (adaptive Modulation, 2-ms-TTI, Fast Hybrid ARQ)
HSUPA (3.5G)	Bis zu 5,8 Mbit/s im Upload (Enhanced Dedicated Channel)
HSPA+ (3.75G)	Bis zu 42 Mbit/s im Download (MIMO + Dual-Cell, 64-QAM)
Typische Latenz	50 – 100 ms (Basis-UMTS), ca. 20–30 ms mit HSPA+
Frequenzband (D)	2100 MHz (Band 1, Uplink: 1920–1980 MHz / Downlink: 2110–2170 MHz)
Abschaltung (D)	Telekom & Vodafone: 30. Juni 2021, Telefónica (o2): Dezember 2021

UMTS hat das Versprechen des mobilen Internets eingelöst – wenn auch teuer erkauft und technologisch mit spürbaren Grenzen. Mit dem Refarming der 2100-MHz-Frequenzen endete eine Ära, die mit 98,8 Milliarden D-Mark begann und mit einem Software-Befehl aufhörte.

5. Hochgeschwindigkeitsnetze: 4G (LTE)

Zu Beginn der 2010er Jahre war die Situation klar: Die Smartphones hatten gewonnen. YouTube in der Tasche, Netflix-Gerüchte in der Luft, Cloud-Dienste im Aufbau – und UMTS, selbst in seiner aufgepumpten HSPA+-Version, rang zunehmend damit, den Hunger nach Datenraten zu stillen. Das System war im Kern immer noch ein Hybrid aus alter Telefonie-Architektur und nachträglich aufgesetzter Paketvermittlung.

Die vierte Generation machte Schluss damit. LTE (Long Term Evolution) – der Name klingt bescheidener, als er ist.

5.1 Der radikale Bruch: Die All-IP-Architektur

LTE ist nicht die Weiterentwicklung von UMTS. LTE ist der Abriss des alten Hauses und Neubau auf der grünen Wiese – nur die Adresse bleibt dieselbe.

Das Evolved Packet System (EPS)

Die LTE-Architektur besteht aus zwei Hauptkomponenten:

E-UTRAN (Evolved Universal Terrestrial Radio Access Network): Das Funknetz mit modernen Basisstationen, jetzt eNodeB genannt. Anders als in 3G haben die eNodeBs eigene Intelligenz und können viele Steuerungsaufgaben lokal abwickeln – ohne Umweg durch einen zentralen Netzknoten. Das senkt die Latenz spürbar.
EPC (Evolved Packet Core): Das komplett neu konzipierte Kernnetz. Rein paketvermittelt, vollständig IP-basiert. Es gibt keine Telefonleitungen mehr, keine Leitungsvermittlung, keine Unterscheidung zwischen „Sprach-Domäne“ und „Daten-Domäne“. Alles – WhatsApp-Nachrichten, Netflix-Streams, Telefonate – ist ein IP-Paket. Das ist keine Vereinfachung für den Endnutzer, sondern eine radikale Vereinfachung der Netzarchitektur.

Das Telefonier-Problem – und seine Lösungen

Das bringt ein praktisches Problem mit sich: Wenn es keine Leitungsvermittlung mehr gibt, wie telefoniert man dann? Es gab zwei Übergangslösungen:

CSFB (Circuit Switched Fallback) – die pragmatische Notlösung

Zu Beginn des LTE-Aufbaus war das Kernnetz für native IP-Telefonie noch nicht bereit. Die Lösung: Geht ein Anruf ein, zwingt das Netz das Smartphone per Softwarebefehl dazu, kurz auf 2G oder 3G zurückzufallen, dort den Anruf leitungsvermittelt aufzubauen, und nach Gesprächsende zurückzuspringen. Funktioniert. Aber der Rufaufbau dauerte 5–7 Sekunden, der Akkuverbrauch stieg, und während des Gesprächs fiel die Datenverbindung auf die Geschwindigkeit der alten Netzgeneration zurück. Eine Lösung wie ein Umweg: funktioniert, aber man spürt, dass es keiner sein sollte.

VoLTE (Voice over LTE) – wie es sein sollte

Mit reifem EPC und dem IMS (IP Multimedia Subsystem) wurde Telefonie zu dem, was sie im digitalen Netz immer hätte sein sollen: einfach ein weiterer priorisierter IP-Datenstrom. Die Stimme wird über hocheffiziente Wideband-Codecs (AMR-WB) digitalisiert, in IP-Pakete verpackt und mit höchster Priorität (QoS Class Identifier 1) durchs Netz geschleust.

Das Ergebnis: Rufaufbau unter zwei Sekunden, HD Voice (kristallklare Sprachqualität durch breiteres Frequenzspektrum), und das Smartphone surft während des Telefonats mit voller LTE-Geschwindigkeit weiter. Dass man heutzutage selbstverständlich erwarten kann, während eines Telefonats WhatsApp-Bilder zu empfangen, ist das stille Verdienst von VoLTE.

5.2 Die physikalischen Säulen von 4G: OFDM und MIMO

LTE hat zwei zentrale technische Fundamente, ohne die die erzielbaren Geschwindigkeiten nicht möglich wären.

1. OFDM – Viele schmale Röhren statt einer breiten

Orthogonal Frequency Division Multiplexing: Bisherige Netze nutzten breite, zusammenhängende Frequenzblöcke. LTE dreht das Prinzip um: Ein 20-MHz-Block wird in hunderte extrem schmale Unterträger (Subcarrier) von je nur 15 kHz zerlegt.

Das klingt zunächst nach mehr Aufwand, löst aber zwei klassische Probleme der Funktechnik elegant:

Orthogonalität: Die Unterträger sind so angeordnet, dass ihre Spitzenfrequenzen exakt in den Nullstellen der Nachbar-Unterträger liegen. Sie sind „orthogonal“ zueinander – trotz engstem Abstand stören sie sich gegenseitig nicht. Das ermöglicht eine spektral extrem effiziente Nutzung.
Schutz vor Mehrwegeausbreitung: In Städten reflektieren Radiowellen an Häusern und kommen zeitversetzt als Echos am Empfänger an, was bei älteren Systemen zu Fehlern führte. OFDM schiebt ein Cyclic Prefix – ein kurzes Schutzintervall – vor jeden Datenblock. Wird ein Unterträger durch Interferenz ausgelöscht, weicht das System auf die verbleibenden hunderte ungestörten Unterträger aus.
Uplink-Sonderfall SC-FDMA: Im Uplink (vom Handy zur Basisstation) nutzt LTE eine modifizierte Variante namens SC-FDMA (Single Carrier Frequency Division Multiple Access). Technisch etwas restriktiver, aber wichtig: Es senkt das Verhältnis von Spitzen- zu Durchschnittsleistung (PAPR) erheblich, was die Leistungsendstufen im Smartphone schont und Akkulaufzeit spart. Ein Detail, das sich niemand bewusst wünscht, aber jeder vermissen würde.

2. MIMO – Mehr Antennen als Hindernis, nicht als Lösung

Vor LTE galt in der Funktechnik als ungeschriebenes Gesetz: Eine Antenne funkt zu einer Antenne. Mehrere Antennen erzeugten nur Interferenz. LTE machte MIMO (Multiple Input Multiple Output) zum Standard und bewies, dass dieses „Gesetz“ nur eine Denkgewohnheit war.

Bei MIMO werden sowohl an der Basisstation als auch im Endgerät mehrere Antennen gleichzeitig für denselben Datenstrom genutzt. Die eNodeB teilt den Datenstrom in separate Teile auf und sendet diese über räumlich leicht versetzte oder unterschiedlich polarisierte Antennen aus. Die Signale nehmen dadurch unterschiedliche Ausbreitungswege durch die Umgebung.

Im Smartphone berechnen Signalprozessoren permanent die Ausbreitungseigenschaften des Kanals und können die Datenströme wieder präzise trennen und zusammensetzen. Das Ergebnis: Bei 2×2 MIMO verdoppelt sich die Datenrate auf derselben Frequenz; bei 4×4 MIMO vervierfacht sie sich – ohne ein einziges Hertz mehr Spektrum zu verbrauchen. Das ist einer jener Momente, in denen Mathematik die Physik überlistet.

5.3 Frequenzen und die Schließung der „weißen Flecken“

Im Mai 2010 versteigerte die Bundesnetzagentur Frequenzen, die zuvor das analoge Antennenfernsehen genutzt hatte (Digitale Dividende I). Diese Auktion war strategisch anders als der UMTS-Wahnsinn von 2000: Der Staat machte den Zuschlag an Auflagen zur Flächenversorgung abhängig. Wer Frequenzen haben wollte, musste zuerst die Dörfer ausbauen – nicht nur die Innenstädte.

Das Zusammenspiel der Frequenzbänder

LTE in Deutschland ist ein Mehrband-System, bei dem jedes Band physikalisch eine andere Rolle spielt:

Das 800-MHz-Band (Band 20): Reichweite bis zu 15 km pro Mast, hervorragende Gebäudedurchdringung. Die Betreiber waren gesetzlich verpflichtet, damit zuerst ländliche Regionen ohne DSL zu versorgen. LTE mit 800 MHz wurde zum ersten echten Breitband-Ersatz auf dem Land – auch wenn die Kapazität pro Betreiber durch schmale Kanalbreiten (10 MHz) begrenzt blieb.
Das 1800-MHz-Band (Band 3): Kompromiss zwischen Reichweite und Kapazität. Wurde schrittweise durch Refarming von GSM auf LTE umgewidmet.
Das 2600-MHz-Band (Band 7): Geringe Reichweite, starke Dämpfung durch Wände – aber riesige, zusammenhängende Frequenzblöcke. Gezielt eingesetzt in Innenstädten, Stadien und Bahnhöfen, wo viele Menschen gleichzeitig viel Daten brauchen.

5.4 Der Turbo: LTE-Advanced und Carrier Aggregation

Ab 2011 arbeiteten die 3GPP-Ingenieure an LTE-Advanced (Release 10), dessen Ziel es war, die Gigabit-Grenze zu knacken. Das wichtigste Werkzeug: Carrier Aggregation (Trägerbündelung).

Die Idee ist bestechend einfach: Warum immer nur ein Band gleichzeitig nutzen? In den frühen LTE-Tagen war ein Smartphone genau wie ein Radio – eingebucht auf einer Frequenz, Punkt. Surfte man auf 800 MHz, waren die freien Kapazitäten bei 1800 MHz am selben Mast komplett ungenutzt.

Mit Carrier Aggregation kann das Smartphone mehrere Bänder gleichzeitig kombinieren – als wären es Spuren auf einer Autobahn. Ein Band wird als Primärzelle (PCell) definiert, weitere als Sekundärzellen (SCells). Die eNodeB schaltet sie dynamisch hinzu, sobald große Datenmengen angefordert werden.

In der Praxis bündelten deutsche Netze bis zu fünf Träger (z.B. 800 + 1800 + 2100 + 2600 MHz). Kombiniert mit 256-QAM (8 Bits pro Symbol statt 6 bei 64-QAM) schossen die Downloadraten in hohen LTE-Kategorien (Cat 18, Cat 20) auf 1,2 bis 2 Gbit/s – vergleichbar mit einem guten Kabel-Internetanschluss. Vom Kofferradio zur Glasfaser-Konkurrenz, drahtlos.

Zusammenfassung der 4G-Ära

Parameter	Technische Spezifikation bei 4G (LTE / LTE-A)
Netzarchitektur	All-IP (Reines Paketnetzwerk), Abschaffung der Leitungsvermittlung
Kernnetz (Core)	Evolved Packet Core (EPC) mit nativer VoLTE-Sprachtelefonie
Multiplexverfahren	OFDM im Downlink (15-kHz-Unterträger) / SC-FDMA im Uplink
Antennentechnik	MIMO (2×2, 4×4) zur räumlichen Datenstrom-Vervielfachung
Frequenzbänder	800 MHz (Fläche), 1800 MHz (Kompromiss), 2600 MHz (Kapazität)
Bandbreiten-Turbo	Carrier Aggregation (Bündelung von bis zu 5 Frequenzbändern)
Spitzendatenrate	Von 100 Mbit/s (Basis-LTE) bis zu 2 Gbit/s (LTE-Advanced)
Latenzzeit (Ping)	Typisch 15 bis 30 Millisekunden (Echtzeitfähigkeit)

LTE-Advanced hatte den menschlichen Hunger nach Datenraten gestillt. Aber Mitte der 2010er Jahre zeichnete sich ab: Die nächste Welle käme nicht von Menschen, die noch schnellere YouTube-Videos wollten. Sie käme von Maschinen. Milliarden von Sensoren, autonome Fahrzeuge, Industrieroboter – und für diese Anforderungen war die LTE-Architektur schlicht zu unflexibel.

6. Echtzeitkommunikation und globale Vernetzung: 5G

Im Sommer 2019 versteigerte die Bundesnetzagentur 5G-Frequenzen – und erlöste dabei rund 6,5 Milliarden Euro. Weniger als beim UMTS-Drama 2000, aber immer noch eine Summe, bei der man dreimal tief Luft holt. Mit diesem Geld kauften die Betreiber das Recht, eine Netztechnologie aufzubauen, die sich von allen Vorgängern fundamental unterscheidet – nicht in der Geschwindigkeit, sondern im Konzept.

4G war ein schnelles Netz für Menschen. 5G ist ein flexibles Netz für alles.

Das Paradigma lautet: Ein einziges physikalisches Netzwerk für völlig gegensätzliche Anforderungen. Ein vernetzter Herzschrittmacher braucht winzige Datenmengen, aber absolute Ausfallsicherheit. Ein autonomes Auto braucht Echtzeit-Reaktion. Ein VR-Gamer braucht maximale Datenrate. Ein Bodensensor auf einem Feld braucht zehn Jahre Akkubetrieb ohne Aufladen. Bis 4G hätte man für jede dieser Anforderungen ein eigenes Netz gebaut. 5G löst das durch Software.

6.1 Die drei architektonischen Säulen (Diensteklassen)

Die 3GPP hat das Leistungsspektrum von 5G in drei fundamentale Diensteklassen unterteilt – die schon durch ihre Abkürzungen klarstellen, dass Mobilfunkingenieure keine Angst vor Akronymen haben:

1. eMBB (Enhanced Mobile Broadband) – für alle, die einfach schnelles Internet wollen

Die direkte Evolution von 4G. Mehr Daten, schneller. Theoretisch bis zu 10–20 Gbit/s im Downlink. In der Praxis: deutlich weniger, aber immer noch beeindruckend. Relevant für 8K-Streaming, VR-Anwendungen, mobile Cloud-Arbeit und die Breitbandversorgung von Zügen und Großveranstaltungen, bei denen 30.000 Menschen gleichzeitig Instagram bedienen.

2. mMTC (Massive Machine Type Communications) – für die Dinge, nicht die Menschen

Hier geht es nicht um Geschwindigkeit, sondern um schiere Menge. 5G wurde darauf optimiert, bis zu 1 Million vernetzter Geräte pro Quadratkilometer gleichzeitig zu verwalten – zehnmal mehr als LTE verkraftet. Mit extrem stromsparenden Protokollen, die es Sensoren ermöglichen, mit einer einzigen Batterie bis zu 10 Jahre autonom zu senden. Smart Cities, Landwirtschaft, Logistik – all das sind letztlich Millionen kleiner Sender, die selten und wenig funken, aber zuverlässig und überall.

3. uRLLC (Ultra-Reliable and Low Latency Communications) – für Anwendungen, bei denen Lags töten können

Die technologische Speerspitze. Latenz unter 1 Millisekunde, gekoppelt an eine Ausfallsicherheit von 99,999 % (die sogenannten „Fünf Neunen“ – für Marketingmenschen: „five nines“). Das ist der Bereich, in dem 5G nicht nur schneller ist als die Vorgänger, sondern qualitativ anders – so schnell und zuverlässig wie eine Glasfaserleitung, aber drahtlos. Anwendungsfelder: Autonomes Fahren, Telemedizin (Remote-Chirurgie über Roboterarme), Industrierobotik. Dinge, bei denen eine Latenz von 50 Millisekunden – die bei 4G noch ordentlich war – tatsächlich Leben kosten könnte.

6.2 Die softwaredefinierte Revolution: Network Slicing

Wie schafft es ein einziges physisches Netz, gleichzeitig maximale Bandbreite für eMBB, minimale Latenz für uRLLC und massenweise Geräteanbindung für mMTC zu liefern? Durch Network Slicing – das Schneiden des Netzes in virtuelle, vollständig isolierte Scheiben.

Mithilfe von Software-Defined Networking (SDN) und Network Functions Virtualization (NFV) betreibt ein Netzbetreiber auf derselben physischen Infrastruktur – denselben Masten, denselben Glasfasern – mehrere logisch getrennte Netzwerke:

Der Industrie-Slice: Garantierte Latenz von 1 ms, absolute Priorität. Wenn nebenan 80.000 Leute im Stadion gleichzeitig streamen, bemerkt der Fabrikroboter davon nichts. Der Industrie-Slice „sieht“ den restlichen Traffic nicht.
Der Consumer-Slice: Maximale Bandbreite, normale Priorität, etwas mehr Latenztoleranz. Für alle, die einfach ihr Smartphone benutzen.
Der IoT-Slice: Minimale Bandbreite, aber optimiert für Millionen simultaner, stromsparender Geräte.

Network Slicing ist das Konzept, das 5G von einer besseren Version von 4G zu einer Infrastrukturplattform macht. Die Telekommunikationsbranche spricht seit Jahren davon; die vollständige Umsetzung erfordert allerdings den nächsten Schritt: echtes 5G Standalone.

6.3 Die physikalische Revolution: Massive MIMO und Beamforming

Um all das auf der Luftschnittstelle zu realisieren, reicht die klassische Antennentechnik von 4G nicht aus. 5G führt zwei eng verwandte Schlüsseltechnologien ein, die zusammen funktionieren wie eine KI-gesteuerte Taschenlampe.

1. Massive MIMO – von 4 auf 256 Antennenelemente

Während 4G mit 2 oder 4 Antennenelementen pro Sektor arbeitete, enthält ein Massive MIMO-Antennenblock von 5G bis zu 64, 128 oder 256 einzeln ansteuerbare Elemente in einem kompakten Panel. Ein Gerät, das aussieht wie eine übergroße Schokoladentafel, aber Funkwellen verarbeitet.

2. Beamforming – die Antenne als Scheinwerfer

Klassische Mobilfunkantennen sind wie Straßenlaternen: Sie strahlen ihre Energie breit und ungerichtet in einen 120-Grad-Sektor ab. Das ist einfach, aber ineffizient – viel Energie geht in Richtungen, wo gerade niemand steht, und stört andere Nutzer auf derselben Frequenz.

Durch präzise Phasenverschiebung der Signale an den hunderten Elementen formt die 5G-Antenne einen schmalen, gerichteten Strahl (Beam), der permanent die Position des Smartphones berechnet und diesem Strahl dynamisch nachführt. Wie ein Scheinwerfer, der seinem Zielobjekt folgt – nur dass er mehrere solcher Strahlen gleichzeitig auf verschiedene Nutzer richten kann, ohne dass sie sich gegenseitig stören.

Das Ergebnis: Jeder Nutzer bekommt die maximale Signalleistung direkt gerichtet; die Umgebung bleibt funkstill; die Zellkapazität multipliziert sich. Ein 5G-Antennenpanel am Mast schaut für Laien wie ein unscheinbarer grauer Kasten aus. Was es tut, ist die elektromagnetische Energie so zu formen und zu lenken, dass man es fast als intelligent bezeichnen könnte.

6.4 Frequenzbereiche und Architekturen: NSA vs. SA

5G nutzt ein breites Frequenzspektrum, unterteilt in zwei Hauptbereiche:

FR1 (Sub-6-GHz) – die Arbeitspferde

Von ca. 600 MHz bis 6 GHz. In Deutschland besonders relevant: das 700-MHz-Band (Fläche und Indoor) sowie das 3,6-GHz-Band (C-Band) als Herzstück des städtischen 5G. Auf 3,6 GHz (Band n78) stehen jedem Betreiber bis zu 100 MHz zusammenhängende Bandbreite zur Verfügung – das ermöglicht die für 5G typischen Gigabit-Praxisraten.

FR2 (mmWave) – der Sportwagen ohne Alltagstauglichkeit

Ab 24 GHz bis über 50 GHz. Physikalisch verhält sich das fast wie sichtbares Licht: extrem hohe Dämpfung, wenige hundert Meter Reichweite, wird durch ein Blatt Papier geblockt. Dafür gigantische Bandbreiten für Datenraten jenseits von 10 Gbit/s. Sinnvoll in Fabrikhallen, Messezentren und Stadionbereichen – dort, wo man die Basisstation quasi auf dem Tisch stehen hat. Für die Flächenversorgung eines Landes der Größe Deutschlands: kein realistisches Szenario.

NSA vs. SA – oder: Warum „5G“ auf dem Display nicht immer 5G bedeutet

Das ist der Teil, den Marketingabteilungen gerne weglassen:

5G Non-Standalone (NSA): Der Funkmast sendet bereits mit 5G-Technik, aber das Kernnetz dahinter ist noch das alte 4G-EPC. Das Smartphone dockt immer noch über einen LTE-Anker an. Ergebnis: Mehr Bandbreite als LTE. Aber keine echte Sub-Millisekunden-Latenz. Kein Network Slicing. Das Schild sagt 5G, das Gehirn dahinter ist 4G. In den ersten Jahren war genau das das meiste, was in Deutschland als „5G“ vermarktet wurde.
5G Standalone (SA) / „Echtes 5G“: Funkmast und Kernnetz sind 5G. Erst hier entfaltet 5G sein volles Potential: minimalste Latenzen, Network Slicing, native Cloud-Architektur. In Deutschland seit einigen Jahren in schrittweisem Rollout, oft vermarktet als „5G+“.

Zusammenfassung der 5G-Ära

Parameter	Technische Spezifikation bei 5G (New Radio)
Diensteklassen	eMBB (Mbit/s), mMTC (IoT-Masse), uRLLC (1-ms-Echtzeit)
Kernnetz (Core)	5G Core (5GC) mit nativer Service-Based Architecture
Netzwerk-Flexibilität	Network Slicing (Virtuelle, isolierte Netze via Software)
Antennentechnik	Massive MIMO und dynamisches Beamforming (Nutzerverfolgung)
Frequenzbereiche	FR1 (< 6 GHz, z. B. 3,6 GHz) und FR2 (mmWave, z. B. 26 GHz)
Ausbaustufen	Von der LTE-Abhängigkeit (NSA) zum rein nativen 5G-Netz (SA)
Spitzendatenrate	Bis zu 20 Gbit/s theoretisch (Praxis städtisch: 1 bis 1,5 Gbit/s)
Gerätedichte	Bis zu 1.000.000 Geräte pro Quadratkilometer

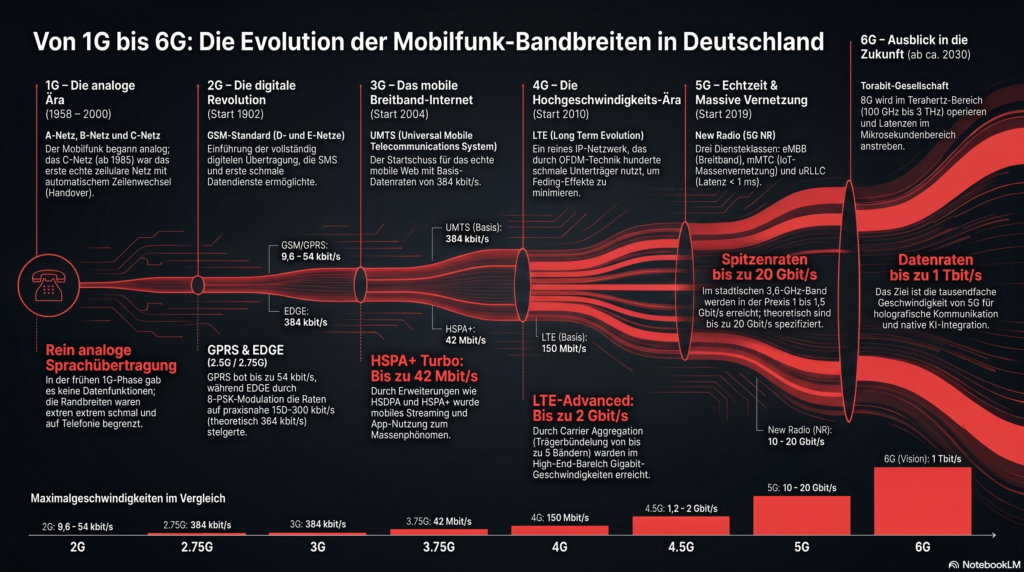

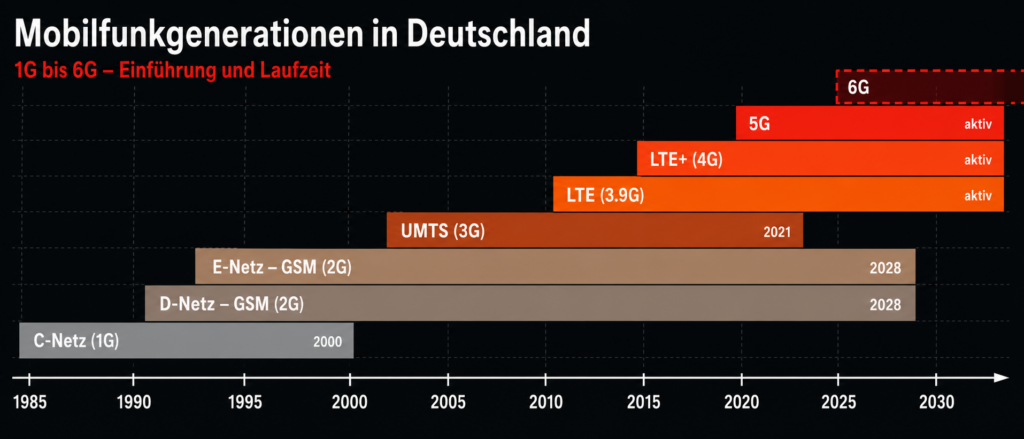

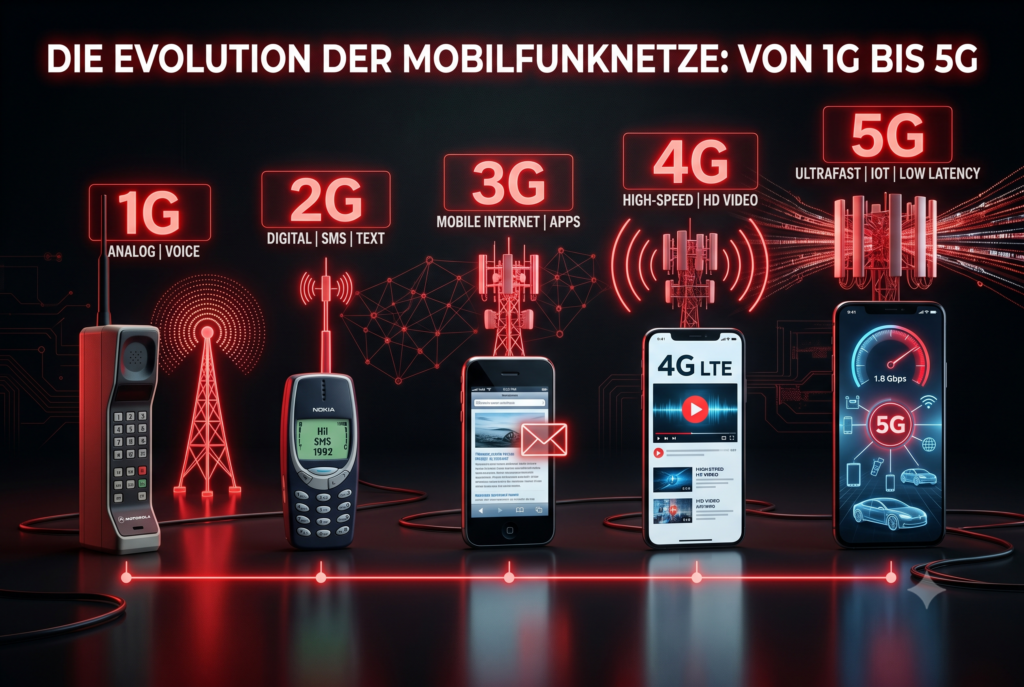

Gesamtvergleich: Die Generationen 2G bis 5G im direkten Überblick

Wer bis hierher mitgelesen hat, dem dürfte das Muster aufgefallen sein: Jede Generation löst die Probleme ihrer Vorgängerin – und schafft dabei gleichzeitig die Anforderungen, die die nächste erst möglich machen. 2G schuf das mobile Massentelefon; 3G das mobile Internet-Gerät; 4G den mobilen Multimedia-Konsum; 5G die industrielle Infrastruktur. Und so weiter.

Gegenüberstellung der Generationen 2G, 3G, 4G und 5G

Parameter	2G (GSM / GPRS / EDGE)	3G (UMTS / HSPA+)	4G (LTE / LTE-Advanced)	5G (New Radio / Standalone)
Primärer Fokus	Digitale Sprache, SMS, Schmalband-Daten für den Massenmarkt.	Mobiles Breitband-Internet, App-Ökosysteme, optimierte Datenübertragung.	All-IP-Hochgeschwindigkeit, mobiles Video-Streaming, Cloud-Dienste.	Universelle Plattform für Konsumenten & Industrie (eMBB, mMTC, uRLLC), IoT-Massenvernetzung, kritische Echtzeitsteuerung.
Multiplexverfahren	FDMA + TDMA (Frequenz- + Zeitfenster pro Nutzer).	W-CDMA (Mathematische Spreizcodes auf einem breiten Kanal).	OFDM (Hunderte orthogonale 15-kHz-Unterträger) / SC-FDMA im Uplink.	5G NR (Flexibles CP-OFDM im Down- & Uplink, optional DFT-s-OFDM im Uplink) mit adaptivem Beamforming.
Kanalbandbreite	200 kHz	5,0 MHz	Flexibel skalierbar (1,4 MHz bis 20 MHz)	Extrem flexibel: Bis zu 100 MHz im Sub-6-GHz-Band (FR1) und bis zu 400 MHz im mmWave-Band (FR2).
Modulation (Max)	GMSK / 8-PSK (EDGE, 3 Bits pro Symbol).	QPSK / 16-QAM / 64-QAM (HSPA+, 6 Bits pro Symbol).	64-QAM / 256-QAM (LTE-Advanced, 8 Bits pro Symbol).	256-QAM (standardmäßig in FR1 und FR2 integriert).
Antennentechnik	Single-Antenna (SISO).	Optionale Anfänge von MIMO in der finalen Phase.	Native Multi-Antennen-Systeme (MIMO 2×2, 4×4) zur Datenstrom-Vervielfachung.	Massive MIMO (hochgradig integrierte Arrays mit 64, 128 oder 256 steuerbaren Elementen) und dreidimensionales Beamforming.
Kernnetz-Struktur	Leitungsvermittelt (Sprache) + Paket-Erweiterung (GPRS/EDGE).	Hybrid-Architektur (getrennte leitungsvermittelte und Paket-Domänen).	Reines Paketnetzwerk (All-IP / EPC), vollständige Digitalisierung.	5G Core (5GC), rein servicebasierte Cloud-Architektur mit nativem, softwaredefiniertem Network Slicing.
Sprachtelefonie	Klassische Leitungsvermittlung (GSM-Sprachkanäle).	Klassische Leitungsvermittlung (UMTS-Sprachkanäle).	VoLTE (Voice over LTE – Sprache als priorisiertes IP-Datenpaket).	VoNR (Voice over New Radio / Vo5G) als nativer IP-Dienst, temporärer EPS-Fallback zu LTE im NSA-Modus.
Spitzendatenrate	~9,6 kbit/s (CSD) bis 384 kbit/s (EDGE spezif. Max; Praxis: 150–300 kbit/s).	384 kbit/s (Basis) bis 42 Mbit/s (HSPA+).	100 Mbit/s (Basis) bis zu 2 Gbit/s (LTE-Advanced durch Carrier Aggregation).	Bis zu 20 Gbit/s theoretisch (städtische Praxis im 3,6-GHz-Band: ca. 1 bis 1,5 Gbit/s).
Typische Latenz	150 – 300 Millisekunden.	50 – 100 Millisekunden.	15 – 30 Millisekunden (Echtzeitfähigkeit für Consumer).	1 bis 5 Millisekunden (Spezifikation für die uRLLC-Diensteklasse: < 1 Millisekunde).

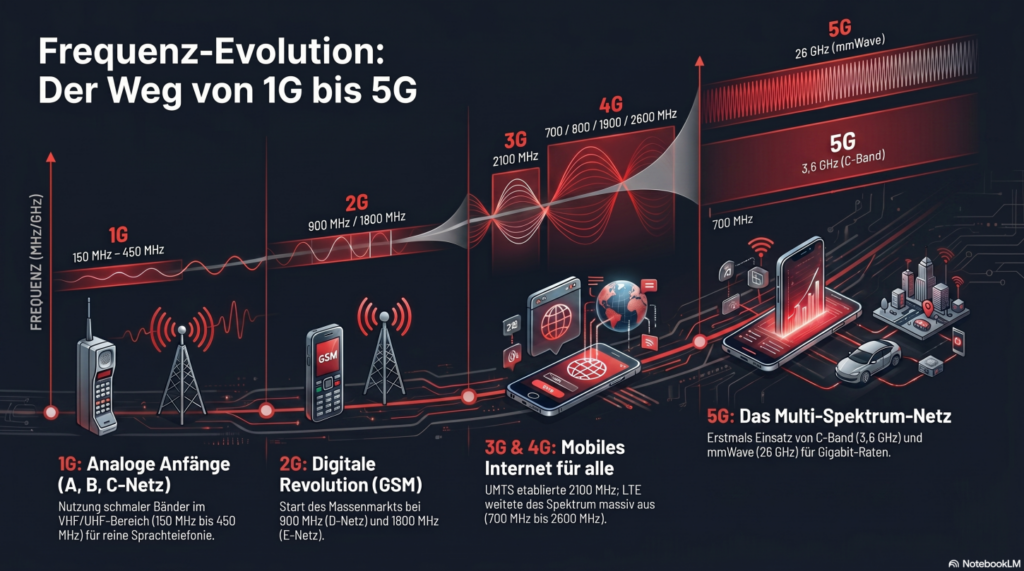

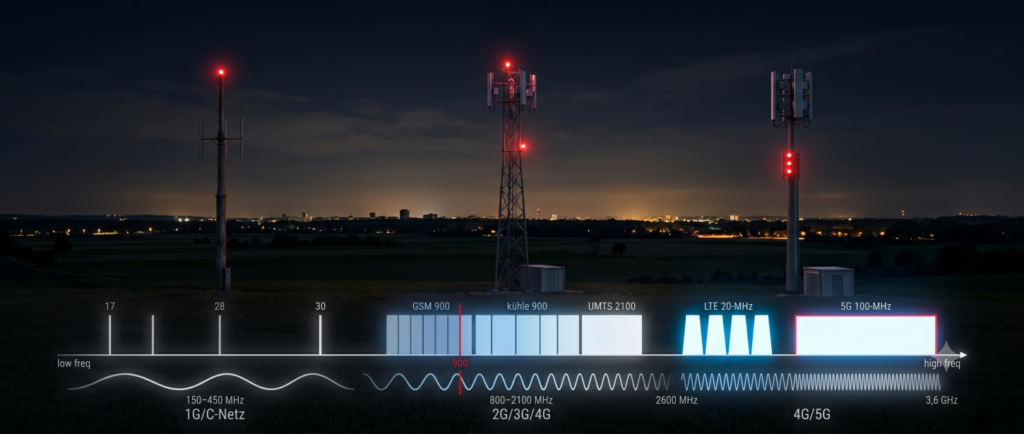

Frequenzübersicht: Von 1G bis 5G in Deutschland

Frequenzen sind der rote Faden durch die gesamte Mobilfunkgeschichte. Jede Auktion, jede Generationsablösung, jedes Refarming dreht sich im Kern um eine einzige Frage: Wer darf welche Wellenlängen wie effizient nutzen?

Die folgende Tabelle ordnet die genutzten Frequenzbereiche den Generationen zu, in denen sie ihre prägende oder ursprüngliche Rolle spielten. Da Frequenzen durch Refarming die Technologie wechseln können – das 2100-MHz-Band funkte nach 2021 plötzlich als LTE und 5G, obwohl es 2000 für UMTS ersteigert wurde – ist die Zuordnung historisch, nicht aktuell.

Frequenzbereiche der Mobilfunkgenerationen in Deutschland

Generation	Ursprüngliche Netze / Standards	Spezifische Frequenzbereiche (Uplink / Downlink / Bänder)	Typische physikalische Eigenschaft & Nutzung
1G (Analog)	A-Netz B-Netz C-Netz	• 156,0 MHz – 174,0 MHz (VHF-Band, A-Netz) • 148,0 MHz – 156,0 MHz (VHF-Band, B-Netz) • 451,3 MHz – 455,7 MHz (Uplink) / 461,3 MHz – 465,7 MHz (Downlink, C-Netz)	Enorme Reichweiten, aber sehr schmale Kanäle. Primär für die großflächige Versorgung und Autotelefone genutzt.
2G (GSM)	D-Netze (GSM 900) E-Netze (GSM 1800)	• 890,0 MHz – 915,0 MHz (Uplink) / 935,0 MHz – 960,0 MHz (Downlink) (E-GSM Erweiterung: 880–890 MHz / 925–935 MHz) • 1710,0 MHz – 1785,0 MHz (Uplink) / 1805,0 MHz – 1880,0 MHz (Downlink)	900 MHz: Hohe Reichweite (bis 35 km), starke Gebäudedurchdringung. 1800 MHz: Geringere Reichweite, dafür mehr Kanäle (Kapazitätsband für Städte).
3G (UMTS)	UMTS (Core-Band) Erweiterungsband	• 1920,0 MHz – 1980,0 MHz (Uplink) / 2110,0 MHz – 2170,0 MHz (Downlink) • 1900,0 MHz – 1920,0 MHz (TDD-Modus, kaum genutzt)	2100 MHz (Band 1): Das teure „Auktionsband“ aus dem Jahr 2000. Ausgezeichnet für städtische Datenversorgung. 2021 komplett abgeschaltet und für 4G/5G refarmed.
4G (LTE)	Digitale Dividende I Digitale Dividende II LTE 1800 / 2100 LTE High-Band	• 791,0 MHz – 821,0 MHz (Downlink) / 832,0 MHz – 862,0 MHz (Uplink) (Band 20) • 694,0 MHz – 790,0 MHz (Band 28, schrittweise ab 2019) • Nutzung der GSM- und UMTS-Bereiche bei 1800 MHz (Band 3) und 2100 MHz (Band 1) • 2500,0 MHz – 2570,0 MHz (Uplink) / 2620,0 MHz – 2690,0 MHz (Downlink) (Band 7)	700/800 MHz: Extrem wichtig für die Schließung „weißer Flecken“ auf dem Land und die Indoor-Versorgung. 2600 MHz: Kapazitäts-Turbo für Hotspots, Bahnhöfe und Stadien (geringe Reichweite).
5G (New Radio)	Flächen-5G Standard-Kapazität C-Band (Echtes 5G) mmWave (FR2)	• Nutzung von 700 MHz (Band n28) und 2100 MHz (Band n1) via Dynamic Spectrum Sharing (DSS) • 1800 MHz und 900 MHz (in Vorbereitung/Teilnutzung) • 3400,0 MHz – 3800,0 MHz (C-Band / Band n78, zentrales Auktionsband 2019) • 24,25 GHz – 27,5 GHz (Zukunftsausbau / lokale Campusnetze)	3,6 GHz (n78): Bietet die für 5G typischen Gigabit-Raten durch riesige, zusammenhängende Blöcke (bis zu 100 MHz pro Betreiber). 26 GHz: Extrem kurze Reichweite (Meterbereich), primär für Industrie-Hallen.

Wer die Tabelle von oben nach unten liest, sieht das Muster: Die Frequenzen steigen mit jeder Generation. Höhere Frequenz bedeutet kürzere Wellenlänge, bedeutet mehr verfügbare Bandbreite, bedeutet höhere Datenraten – aber auch mehr Dämpfung und kürzere Reichweite. Jede Mobilfunkgeneration ist im Kern der Versuch, diesen physikalischen Zielkonflikt mit immer cleverer Technik aufzulösen.

7. Ausblick: Die Zukunft mit 6G

Während das echte 5G Standalone gerade erst seinen Rollout vollendet, haben die Forscher schon das nächste Jahrzehnt im Blick. Die sechste Generation (6G) wird für um 2030 erwartet – in etwa dem historischen Zehn-Jahres-Rhythmus der Mobilfunkstandards folgend.

Ich möchte an dieser Stelle kurz anmerken: Bei 6G ist vieles noch Forschung, Roadmap und ambitionierte Projektion. Was folgt, ist der Stand der Wissenschaft um 2025 – kein Produktversprechen eines Netzbetreibers.

Das Paradigma von 6G lautet: Vom reinen Kommunikationsnetz zum sensorischen Nervensystem der Welt. Das klingt nach Marketing. Es ist es teilweise auch. Aber der technische Kern dahinter ist real und faszinierend.

7.1 Visionen und Leistungsdaten im Extrembereich

Die angestrebten Leistungsparameter von 6G lesen sich wie der Spec-Sheet für ein Science-Fiction-Gerät:

Terabit-Datenraten: 5G schafft theoretisch 20 Gbit/s. 6G zielt auf 1 Tbit/s im Downlink – das Tausendfache. Ein kompletter 8K-Kinofilm in Bruchteilen einer Millisekunde. Praktisch nutzbar wäre das für holografische Kommunikation und volumetrische Echtzeit-Datenübertragung.
Latenz im Mikrosekundenbereich: Die 1-Millisekunde-Grenze von 5G wird bei 6G nochmals um Faktor 10 auf unter 100 Mikrosekunden (0,1 ms) gedrückt. Für Referenz: Das menschliche Gehirn braucht ca. 150–400 ms, um auf einen visuellen Reiz zu reagieren. 6G wäre schneller als das Auge.
Extreme Mobilität: Stabile Verbindungen bei bis zu 1.000 km/h – relevant für zivile Luftfahrt, Hochgeschwindigkeitszüge und Drohnenschwärme.
Zuverlässigkeit der „Sieben Neunen“: 99,99999 % Übertragungssicherheit. Von zehn Millionen Paketen darf statistisch maximal eines verloren gehen. Eine Voraussetzung für vollautonome kritische Infrastruktur.

7.2 Die technologischen Säulen von 6G

1. Der Sprung in den Terahertz-Bereich

Um 1 Tbit/s zu übertragen, braucht man Frequenzbänder, die im heutigen Spektrum schlicht nicht mehr existieren. 6G wandert in den Sub-Terahertz- und Terahertz-Bereich (100 GHz bis 3 THz).

Das Problem: THz-Wellen verhalten sich wie Licht. Sie werden durch Luftfeuchtigkeit, Sauerstoffmoleküle und praktisch jedes Hindernis massiv gedämpft. Die Lösung: Reconfigurable Intelligent Surfaces (RIS) – smarte Oberflächen an Häuserwänden oder in Innenräumen, die THz-Wellen wie programmierbare Spiegel gezielt um Ecken herum lenken können. Kein aktiver Funkmast, nur intelligente Reflexion. Eine Technik, die gleichzeitig klingt wie Magie und wie das Naheliegendste der Welt ist.

2. ISAC – wenn der Funkmast zum Radar wird

Integrated Sensing and Communication ist die konzeptionell faszinierendste Idee von 6G: Die hochfrequenten Funkwellen sind so kurz, dass sie nicht mehr nur Daten transportieren – sie können gleichzeitig wie ein hochauflösendes Radar die Umgebung abtasten.

Eine 6G-Basisstation kann anhand der reflektierten Funkwellen Position, Form und Bewegung von Objekten im Raum zentimetergenau erfassen – ohne dass diese Objekte einen eigenen Sender haben oder eine Kamera installiert sein muss. Das Netz „sieht“ seine Umgebung. Ein autonomes Fahrzeug würde nicht nur seine eigenen Sensoren nutzen, sondern das gesamte Mobilfunknetz als verteiltes Radarsystem.

Ich finde das gleichzeitig beeindruckend und leicht gruselig. Beide Reaktionen dürften angemessen sein.

3. Native Künstliche Intelligenz

Bei 5G wird KI nachträglich aufgesetzt, um den Datenverkehr zu optimieren. Bei 6G soll KI integraler Bestandteil der Funkschnittstelle sein – Algorithmen, die Modulation, Signalverarbeitung und Beamforming in Mikrosekunden adaptiv optimieren, maßgeschneidert für jeden einzelnen Nutzer und jede Umgebungssituation.

7.3 Anwendungsszenarien: Wo führt das hin?

Holografische Kommunikation: Zoom-Calls als dreidimensionale Hologramme. Gesprächspartner als volumetrische Projektionen im Raum – inklusive haptischem Feedback.
Digitale Zwillinge (Digital Twins): Durch ISAC-Sensordichte lassen sich Fabriken, Städte, sogar der menschliche Körper als digitales 1:1-Modell in der Cloud spiegeln. Fehler oder Erkrankungen können in der digitalen Kopie vorhergesagt werden, bevor sie im Original auftreten.
Das Internet der Sinne: Durch neuronale Schnittstellen und Sensorik könnten Seheindrücke, Gerüche und Tastempfindungen in Echtzeit über das Netz übertragen werden. Das ist der Punkt, an dem der Universaldilettant aufgehört hat zu schreiben und sich einen Kaffee geholt hat, weil das nachdenkenswert ist.

Zusammenfassung des 6G-Ausblicks

Parameter	6G-Zielwert
Zeithorizont	Erwarteter Markteintritt und Standardisierung um das Jahr 2030
Spitzendatenrate	Bis zu 1 Tbit/s
Latenz	< 100 Mikrosekunden
Zuverlässigkeit	99,99999 % (Sieben Neunen)
Schlüsseltechnologien	Terahertz-Frequenzen, intelligente reflektierende Oberflächen (RIS), native KI
Paradigmenwechsel	Das Netzwerk wird zum Sensor (ISAC): Funkwellen transportieren Daten und tasten die Umgebung ab
Die Vision	Verschmelzung von physischer Realität, digitaler Cloud und biologischem Erleben

Fazit: Vom Kofferraum zum Nervensystem

Wenn man auf diese Reise zurückblickt, ist das Ausmaß der Entwicklung ehrlich gesagt schwindelerregend. 1958 brauchte man ein 16-Kilogramm-Gerät im Kofferraum, ein Fräulein vom Amt als technischen Mittelsmann und die konkrete Hoffnung, dass das Gespräch beim Durchfahren der nächsten Ortsgrenze nicht abbricht. Heute steuert dasselbe physikalische Grundprinzip – elektromagnetische Wellen durch die Luft – Fabrikroboter in Echtzeit, verbindet eine Million Sensoren pro Quadratkilometer, und soll in wenigen Jahren sogar die Umgebung wie ein Radar abtasten.

Der Mobilfunk ist längst keine Telefontechnik mehr. Er ist Infrastruktur – so fundamental wie Strom und Wasser. Und wie Strom und Wasser merkt man seine Bedeutung vor allem dann, wenn er weg ist.

Was mich an dieser Geschichte am meisten beeindruckt hat: Es waren nie die spektakulären Erfindungen, die die wirklich großen Sprünge ausgelöst haben. Es war die konsequente Weiterentwicklung von Grundprinzipien – das zellulare Prinzip von 1958 steckt noch in jedem 5G-Mast. Die Digitalisierung von 2G ist die Grundlage von allem, was danach kam. Carrier Aggregation ist im Grunde dieselbe Idee wie ein Mehrspur-Ausbau der Autobahn.

Und jetzt, da ich wieder am Funkmast am Feldrand vorbeifahre: Der macht erheblich mehr als er aussieht. Wahrscheinlich lenkt er gerade 256 individuelle Funkstrahlen auf 256 verschiedene Smartphones, berechnet dabei die optimale Modulation für jeden einzelnen Kanal, und tauscht nebenbei Steuerdaten mit dem Nachbarmast aus – während er so unscheinbar dasteht wie ein Strommast.

Respekt.
